Stützpunkt Überfallhöhe und Durchfluß
Entspricht das Gerinne (P600) keiner der Standardformen, so kann es auf
eine der beiden folgenden Kennlinien eingestellt werden:
» P600 = 4 : linear
» P600 = 5 : gekrümmt
Wählen Sie die Kennlinie, die am besten den Durchflußeigenschaften des
Gerinnes entsprechen.

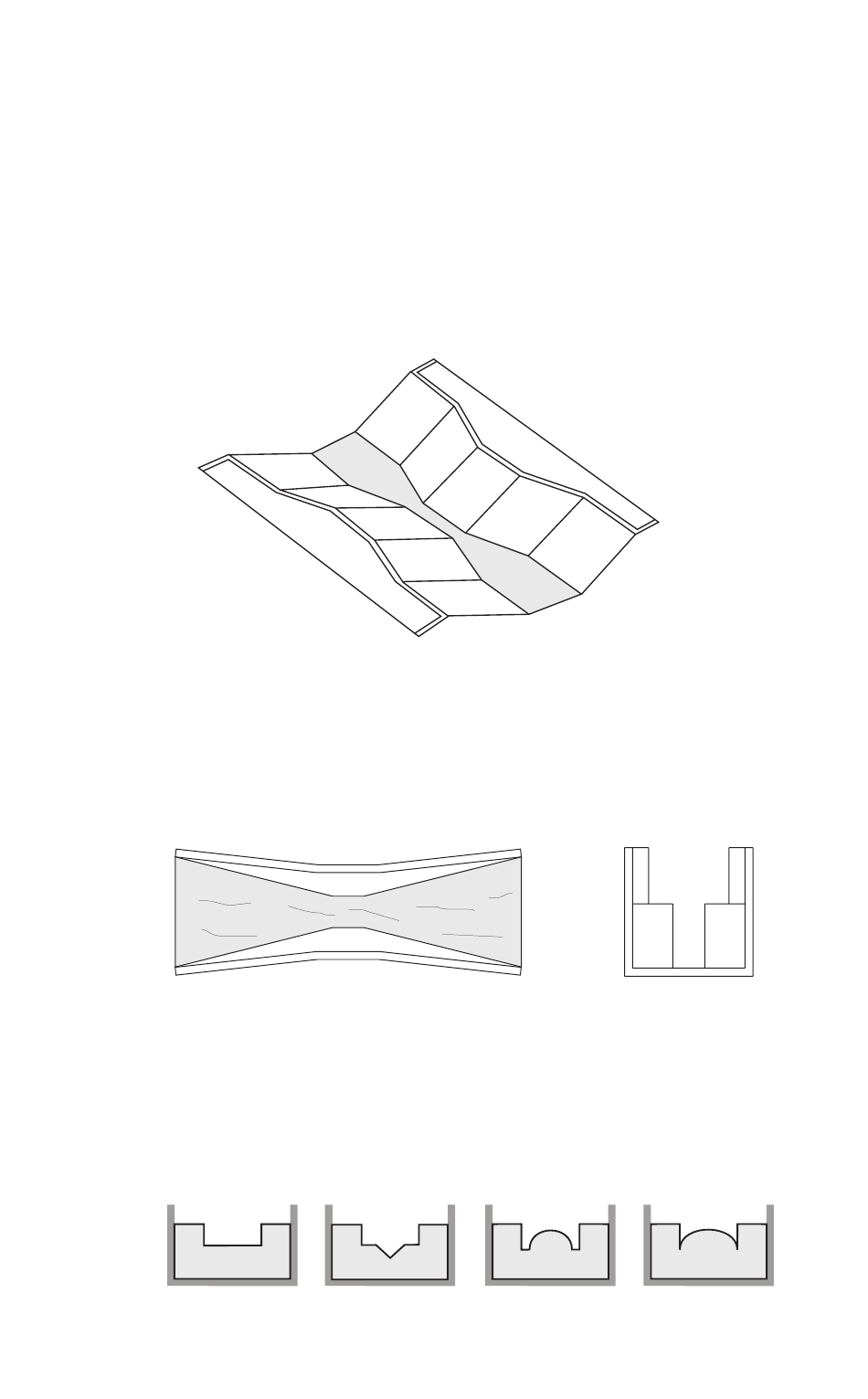

Typisches Gerinne für eine Kennlinie mit Stützpunkten
Trapezförmiges Gerinne
Doppeltes Parshall Gerinne
Wehrprofile
eingeengt
rechtwinklig
PL-507-3
» ähnlich dem Parshall Gerinne, aber mit flachem Boden und
gekrümmten Wänden.
Aufsicht
» Zwei überlagerte Gerinne, ein Breites auf einem Schmalen,
zur Kontrolle eines breiteren Durchflußspektrums.
gemischt Poebing
116
isometrisch
Vorderseite
angenähert
exponential
