DURCHFLUßBERECHNUNG
Der HYDRO+ liefert eine Reihe von Durchflußberechnungsformeln (P600 bis P611).
Entspricht das Gerinne keiner der 8 vorgegebenen Gerinne-Berechnungsformeln,
oder wird kein Gerinne verwendet, dann wählen Sie eine Universale Volumen-
berechnung aus. Man benützt die Überfallhöhe / Durchflußkurve des Gerinne-
Herstellers (oder erstellt sie anhand der Gerinne-/ Kanalabmessungen).
Von dieser Kurve ausgehend wird die Durchflußberechnung sowie eine Reihe einzu-
gebender Stützpunkte (max. 32) der Überfallhöhe / Durchflußkurve ausgewählt. Im
allgemeinen steigt mit der Zahl der Stützpunkte auch die Genauigkeit der Berechnung.

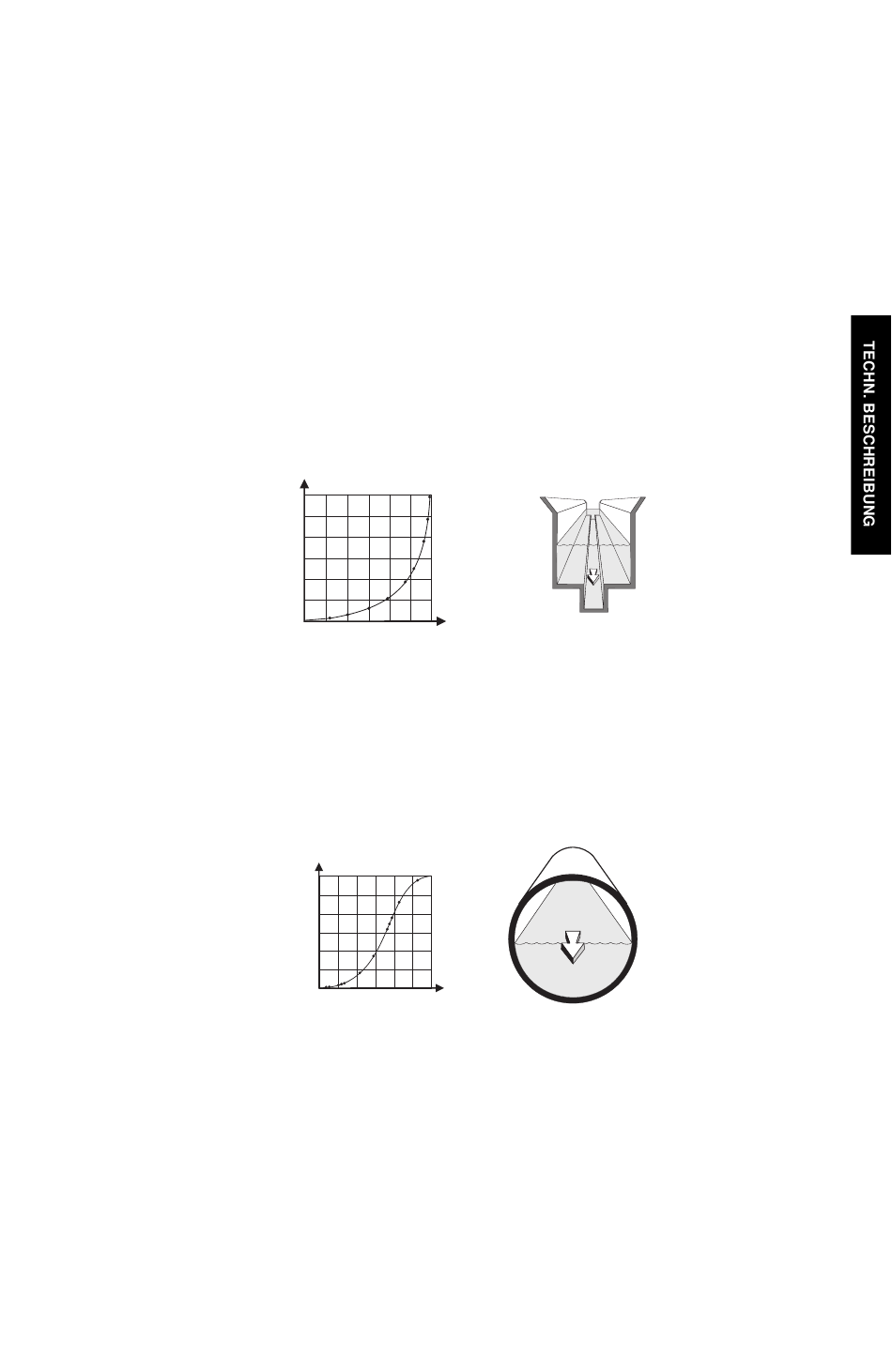

Universal linear (P600 = 4)
Diese Durchflußberechnung liefert eine stückweise lineare Annäherung der
Überfallhöhen / Durchflußkurve. Man erhält die besten Ergebnisse, wenn enge Bögen
der Kurve in gerade Abschnitte übergehen.
Durchfluß
Geben Sie an jedem Punkt, wo die Kurve scharf knickt, einen Stützpunkt (mind. 2)
ein. Bei gemischten Kurven (meist linear, aber mit einem oder mehreren Bögen) sind
im Bogen zahlreiche Stützpunkte einzugeben, um eine hohe Genauigkeit zu erreichen.
Universal gekrümmt (P600 = 5)
Diese Berechnung liefert eine kubische Spline-Annäherung der Überfallhöhen /
Durchflußkurve. Nichtlineare Kurven ohne scharfe Bögen erbringen beste Ergebnisse.
Durchfluß
Es sollten genügend Stützpunkte ausgewählt werden, um Folgendes zu erfüllen:
» 2 Stützpunkte sehr nahe am Min. Wert
» 1 Stützpunkt an den Tangentenpunkten jedes Bogens
» 1 Stützpunkt am Wendepunkt jedes Bogens
» 2 Stützpunkte sehr nahe am Max. Wert
Bei gemischten Kurven sind mindestens 2 Stützpunkte unmittelbar vor und nach
jedem Bogen (sowie ein Stützpunkt im Winkel) einzugeben.
PL-507-3
Füllstand
Füllstand
153
