Anschluß; Systemdiagramm - Milltronics HydroRanger Plus Betriebsanleitung

ANSCHLUß
Überprüfen Sie, daß alle Bestandteile des HYDRO+ Meßsystems in Übereinstimmung
mit den jeweiligen Betriebsanleitungen installiert wurden.
Zur Vermeidung von Erdpotentialverschleppungen dürfen die Abschirmungen der
angeschlossenen Leitungen nur am HYDRO+ angeschlossen werden. Die Schirme
an den Leitungsenden sind so zu isolieren, daß Erdschleifen vermieden werden.

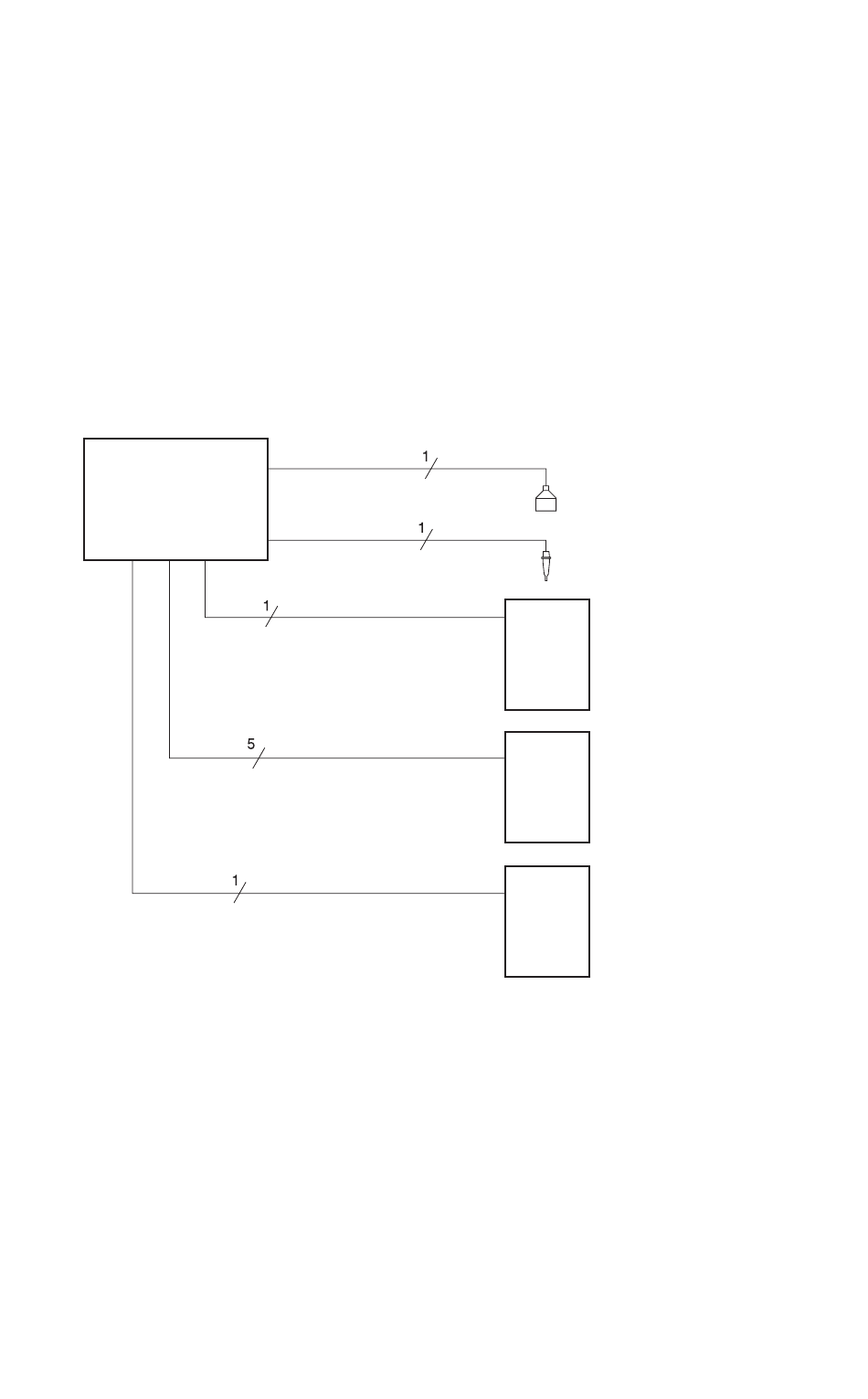

SYSTEMDIAGRAMM

HydroRanger
Plus
PL-507-3
mA output
relay output
mA input
18
Milltronics Sensor,
siehe Spezifikationen
Milltronics TS-3
Temperaturfühler
(Option)
Gerät des
Kunden
Alarm-, Pumpen-
oder Kontrollgerät
des Kunden
Gerät des
Kunden
