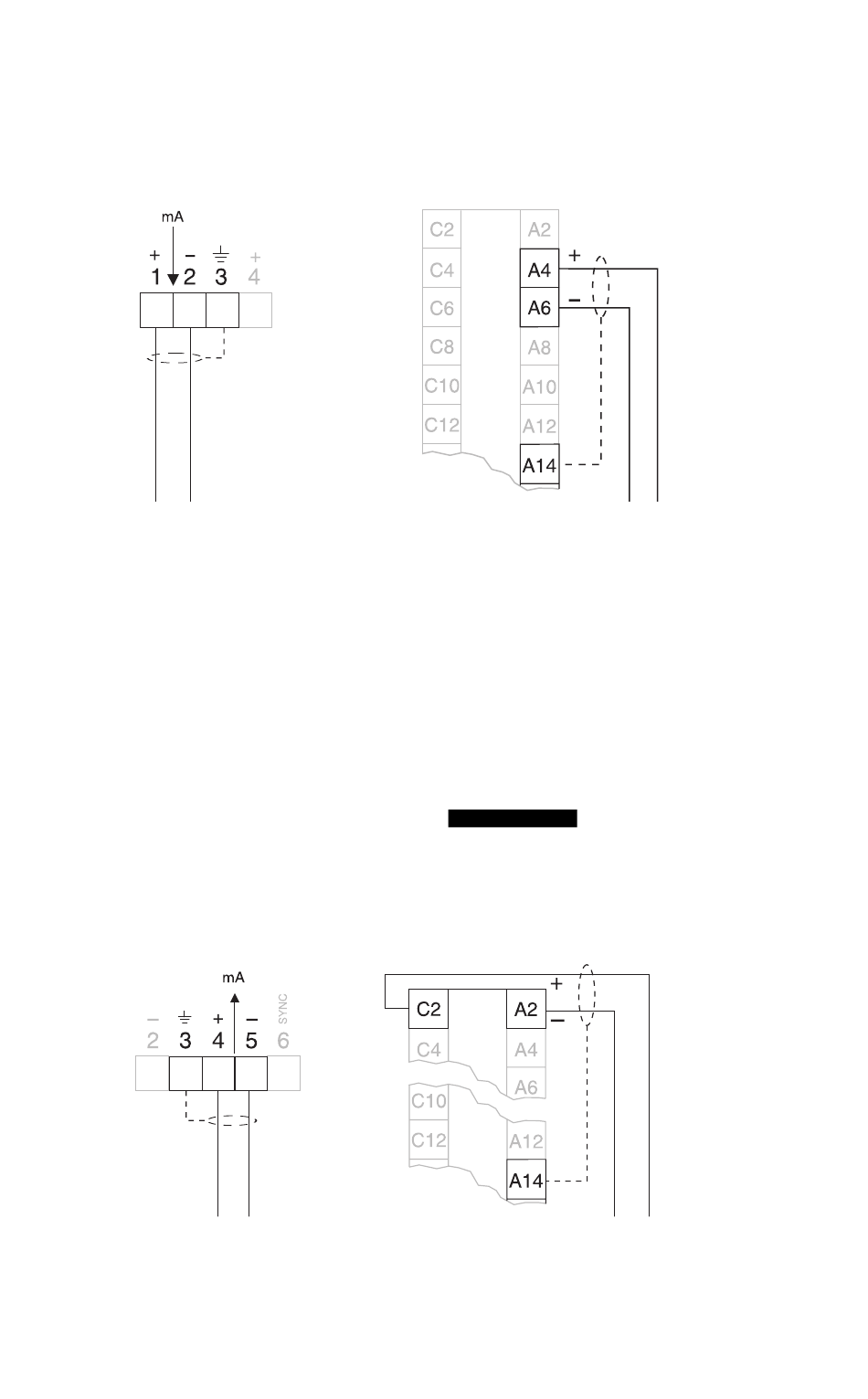

mA AUSGANG
Der HYDRO+ mA Ausgang dient zum Betrieb verschiedener Kontrollgeräte
(max. Bürde 1000 Ω), bei 300 VAC Dauerisolierung.
Wandmontage
mA Ausgang
mA Ausgang zu Geräten des Kunden, Abschirmung nur an einem Ende erden.
mA EINGANG
Soll der HYDRO+ Meßwerte eines anderen Meßgerätes verarbeiten, dann schließen
Sie den mA Ausgang des Meßgerätes an die mA Eingangsklemmen des HYDRO+
an. Die meisten Anzeige, Relais- und mA Ausgangsfunktionen des HYDRO+ stehen
auch für die Meßwerte des Zusatzgerätes zur Verfügung.
Bei Verwendung dieser Funktion siehe Kapitel PARAMETER Sensortyp (P004) und
mA Eingangsparameter (P250, P251 und P252).
Wandmontage
mA
mA Eingang proportional zum Füllstand, Abschirmung nur an einem Ende erden.
PL-507-3
Rackmontage oder Schalttafel Einbau
PARAMETER
Rackmontage oder Schalttafel Einbau
22
mA Ausgang
mA
