STEUERUNG VON RECHEN (Differenzmessung)

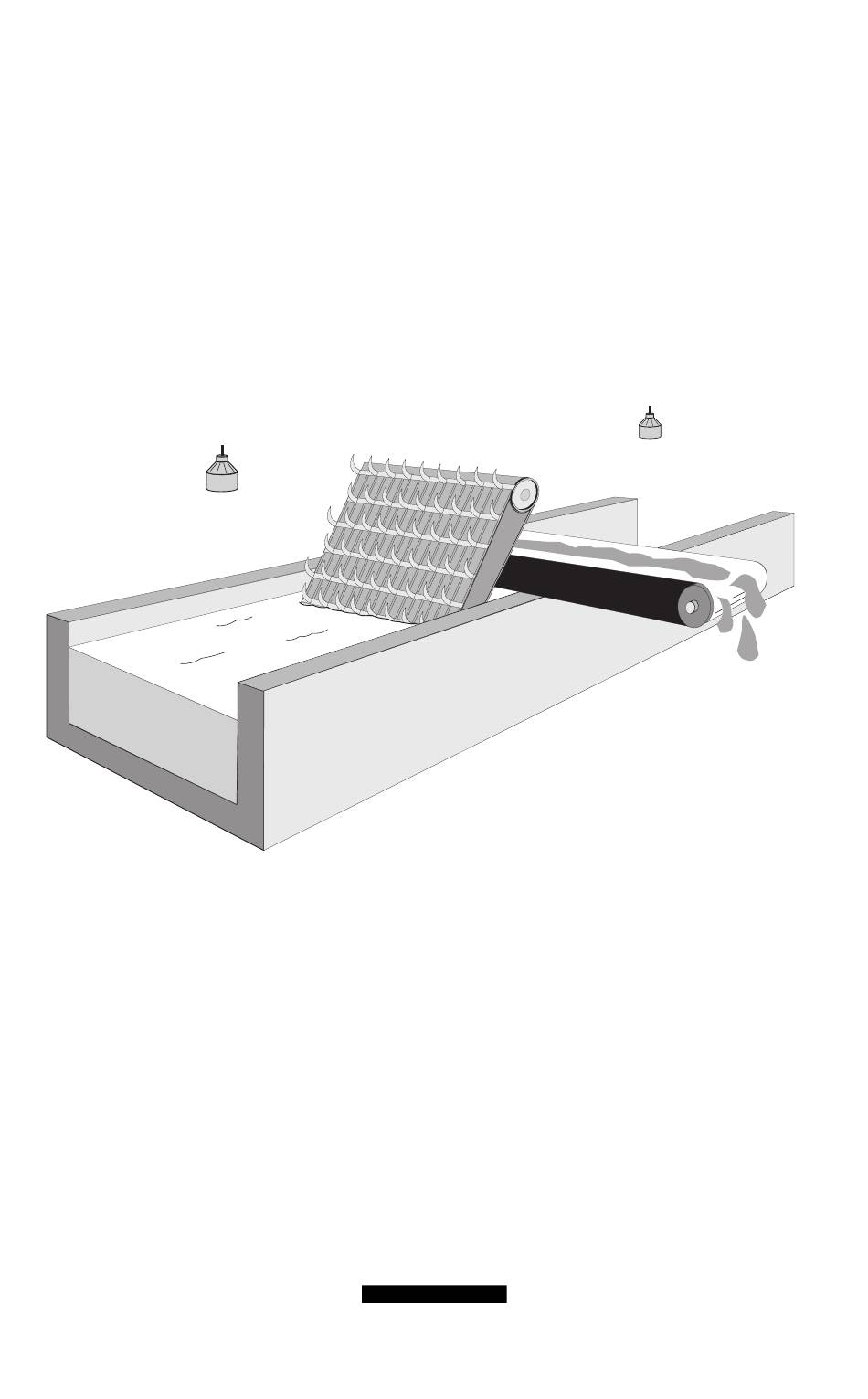

Kläranlagen sind normalerweise beim Einlauf mit Rechen ausgestattet, um Feststoffe
herauszufiltern. Wenn der Rechen verstopft und seine Wirkung (Durchlaß) stark
vermindert wird, kommt es oft zu Störungen.
Der HYDRO+ ermöglicht eine Rechensteuerung bei minimalem Programmierungs-
aufwand. Im folgenden Beispiel wird davon ausgegangen, daß die Betriebsart
"Differenzmessung" (P001 = 4) gewählt wurde und der Meßbereich (P006) für beide
Sensoren (1 und 2) auf den Abstand der Sensorsendefläche bis zum Boden des
Kanals eingestellt wurde.
RECHENKONTROLLE
RELAISANSCHLUß
Die Zeichnungen der Relaiskontakte neben den HYDRO+ Relaisklemmen sind in
folgenden Zuständen gezeigt: Strom aus, abgefallen, Alarm ein, Kontrolle aus.
Schließen Sie die HYDRO+ Relais folgendermaßen an:
RL1 an Steuerung Rechen
RL2 an Max. Alarm (Punkt 1) (angezogen = Alarm aus, abgefallen = Alarm ein)
RL3 an Min. Alarm (Punkt 2) (angezogen = Alarm aus, abgefallen = Alarm ein)
RL4 an Max. Alarm (Punkt 3) (angezogen = Alarm aus, abgefallen = Alarm ein)
RL5 an Sensoren
PL-507-3
(angezogen = Rechen ein, abgefallen = Rechen aus)
Siehe INSTALLATION Anschluß\Sensor
INSTALLATION
46
