Milltronics HydroRanger Plus Betriebsanleitung Seite 111

(P602 Fortsetzung)
Werte (P600 = 3):
Index
1

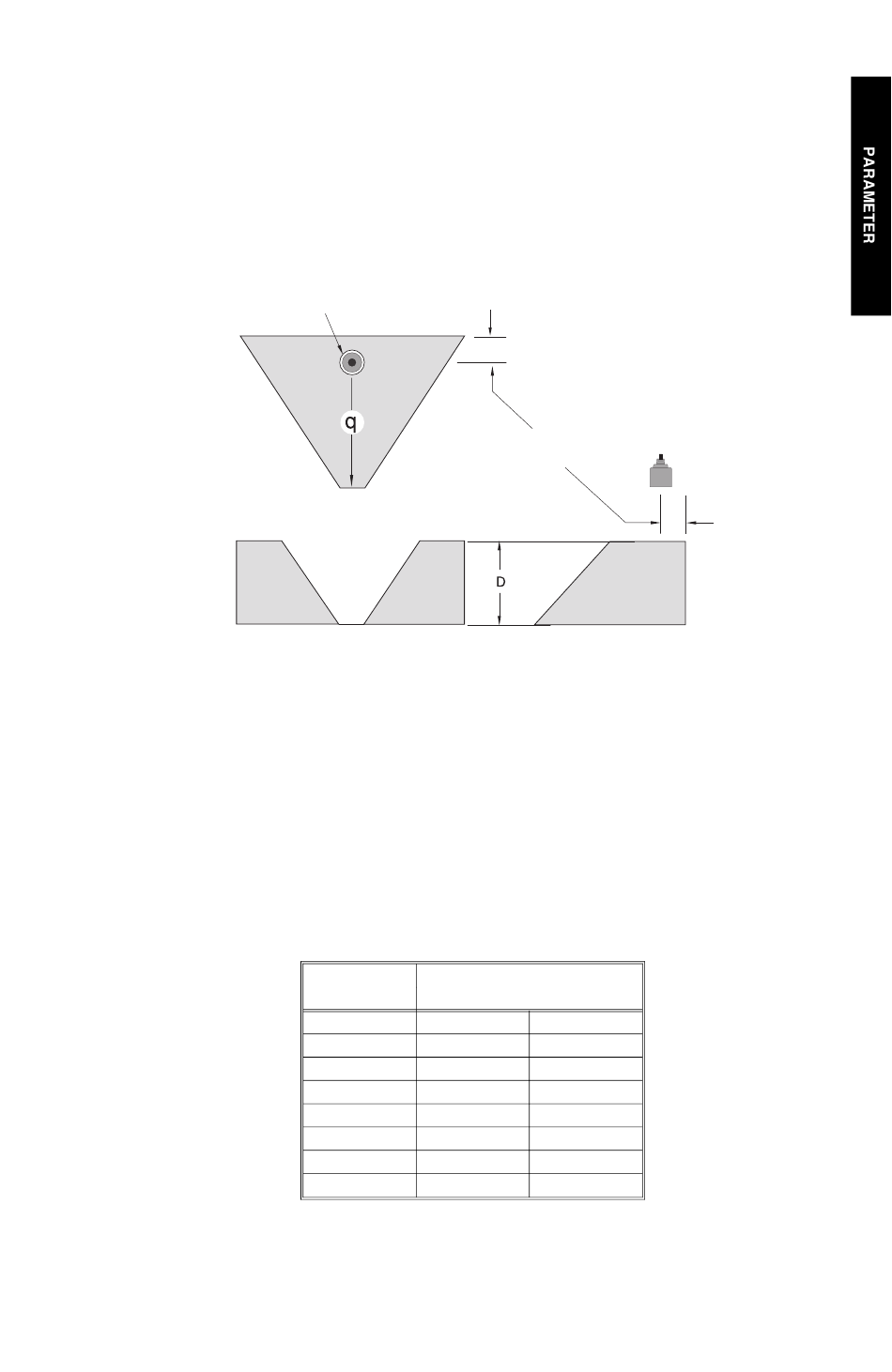

H Gerinne
(durch das U.S. Department of Agriculture, Soil Conservation service entwickelt)
Ultraschallsensor
» Auf die max. Kanaltiefe bemessen. Eingabe des Werts (in den unter
P005 gewählten Einheiten) in P602.
» Zulaufkanal vorzugsweise rechtwinklig, mit Breite und Tiefe gleich der
des Gerinnes in einem Abstand von 3 bis 5 mal der Tiefe des Gerinnes.
» Installation in teilweise überfluteten Kanälen möglich
(Verhältnis Füllstand stromabwärts zur Überfallhöhe).
Allgemein: » 1% Fehler @ 30% Überflutung
» Bei Durchflußmengen, die unter freien Abflußbedingungen berechnet werden,
wird die Überfallhöhe stromabwärts vom Kanaleingang gemessen.
» H Gerinne haben einen flachen oder geneigten Boden. Da der Fehler
weniger als 1% beträgt, kann die obige Tabelle verwendet werden.
PL-507-3
Wert
Höhe D
Aufsicht
Vorderseite
» 3% Fehler @ 50% Überflutung
Kanalmaße
( D ft ) cm
0.5 5
0.75 7
1.0 9
1.5 14
2.0 18
2.5 23
3.0 28
4.5 41
111
Meßstelle
Seitenansicht
Meßstelle
Inch
3
1 /
4
3
2 /
4
3
3 /
4
1
5 /
2
1
7 /
4
9
3
10 /
4
1
16 /
4
