Milltronics HydroRanger Plus Betriebsanleitung Seite 19

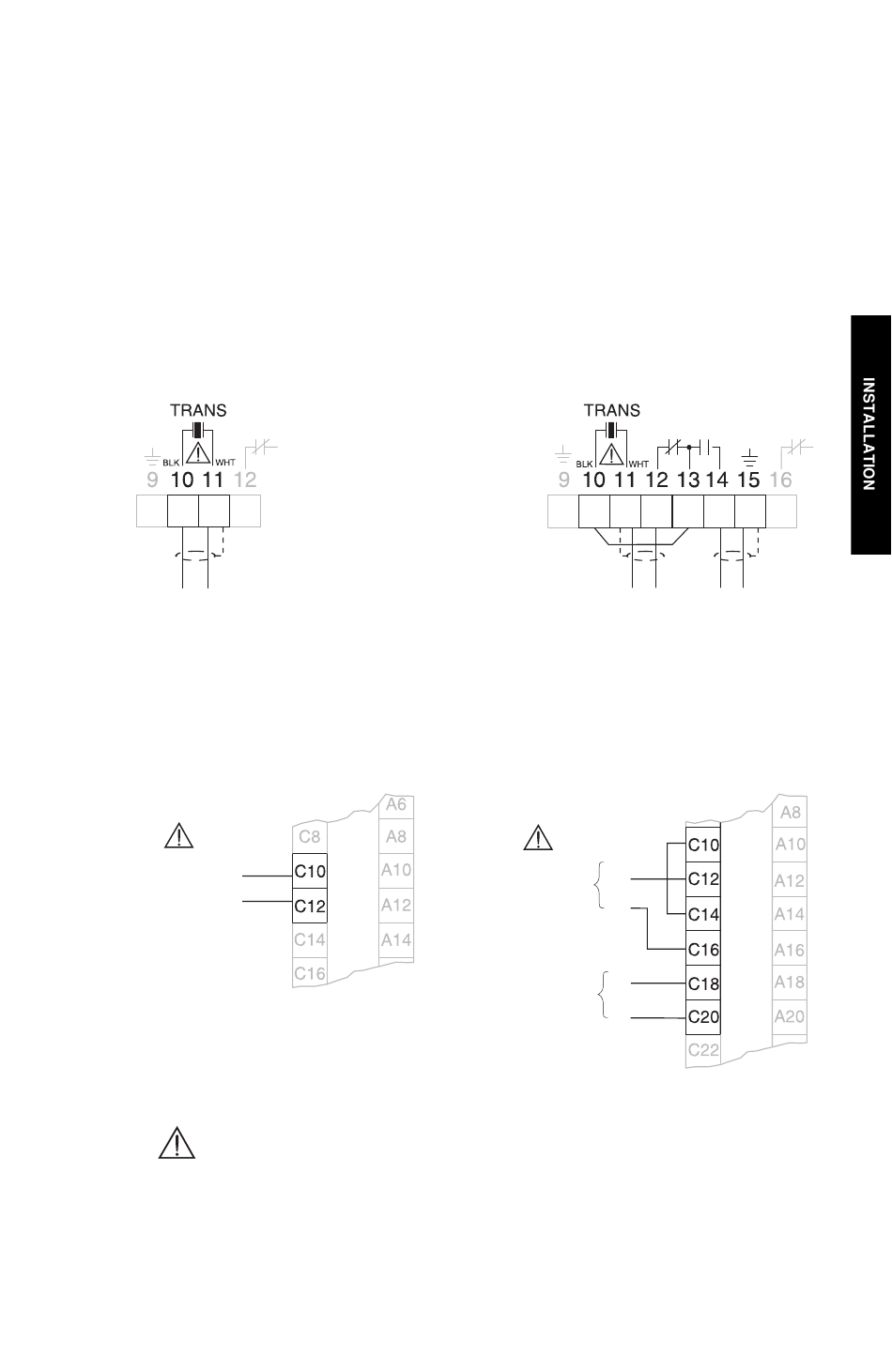

ULTRASCHALLSENSOR
Die Sensorleitung muß in einem geerdeten Metallrohr, getrennt von anderen
Leitungen (außer der Leitung des TS-3 Temperaturfühlers) verlegt werden.
Normalerweise wird ein einzelner Ultraschallsensor verwendet. Für
Differenzmessungen oder Mittelwertbildung sind jedoch 2 Sensoren erforderlich.
Wandmontage
Einzelner Ultraschallsensor
zum Ultraschallsensor
Rackmontage oder Schalttafel Einbau
Ein Ultraschallsensor
schwarz
zum
Sensor
weiß
Während des Betriebs liegt an den Sensorklemmen eine
gefährliche Spannung an.
PL-507-3
Für weitere
Informationen zum
Anschluß, siehe
Sensoranleitungen.
zum
Sensor
Nr. 1
zum
Sensor
Nr. 2
19
Zwei Sensoren
Nr. 1 Nr. 2
zu den Ultraschallsensoren
Zwei Sensoren
Steckbrücke
schw
schw
weiß
