SUMMIERUNG EINER GEPUMPTEN MENGE

In manchen Fällen ist es nötig, die Summierung der Flüssigkeitsmenge zu kennen,
die aus einem Pumpenschacht oder in einen Behälter gepumpt wird.
Der HYDRO+ ermöglicht die Berechnung des gesamten Pumpvolumens bei
minimalem Programmierungsaufwand. Die Betriebsart sollte auf "Summierung
Pumpen" eingestellt und die Programmierung für Pumpwerk- oder Behältersteuerung
und Volumenberechnung vor Beginn abgeschlossen sein.
RELAISANSCHLUß
Die Zeichnungen der Relaiskontakte neben den HYDRO+ Relaisklemmen sind in
folgenden Zuständen gezeigt: Strom aus, abgefallen, Alarm ein, Kontrolle aus.
Schließen Sie die Relais folgendermaßen an:
RL1 Siehe angewandtes Applikationsbeispiel.
RL2 Siehe angewandtes Applikationsbeispiel.
RL3 Siehe angewandtes Applikationsbeispiel.
RL4 Siehe angewandtes Applikationsbeispiel.

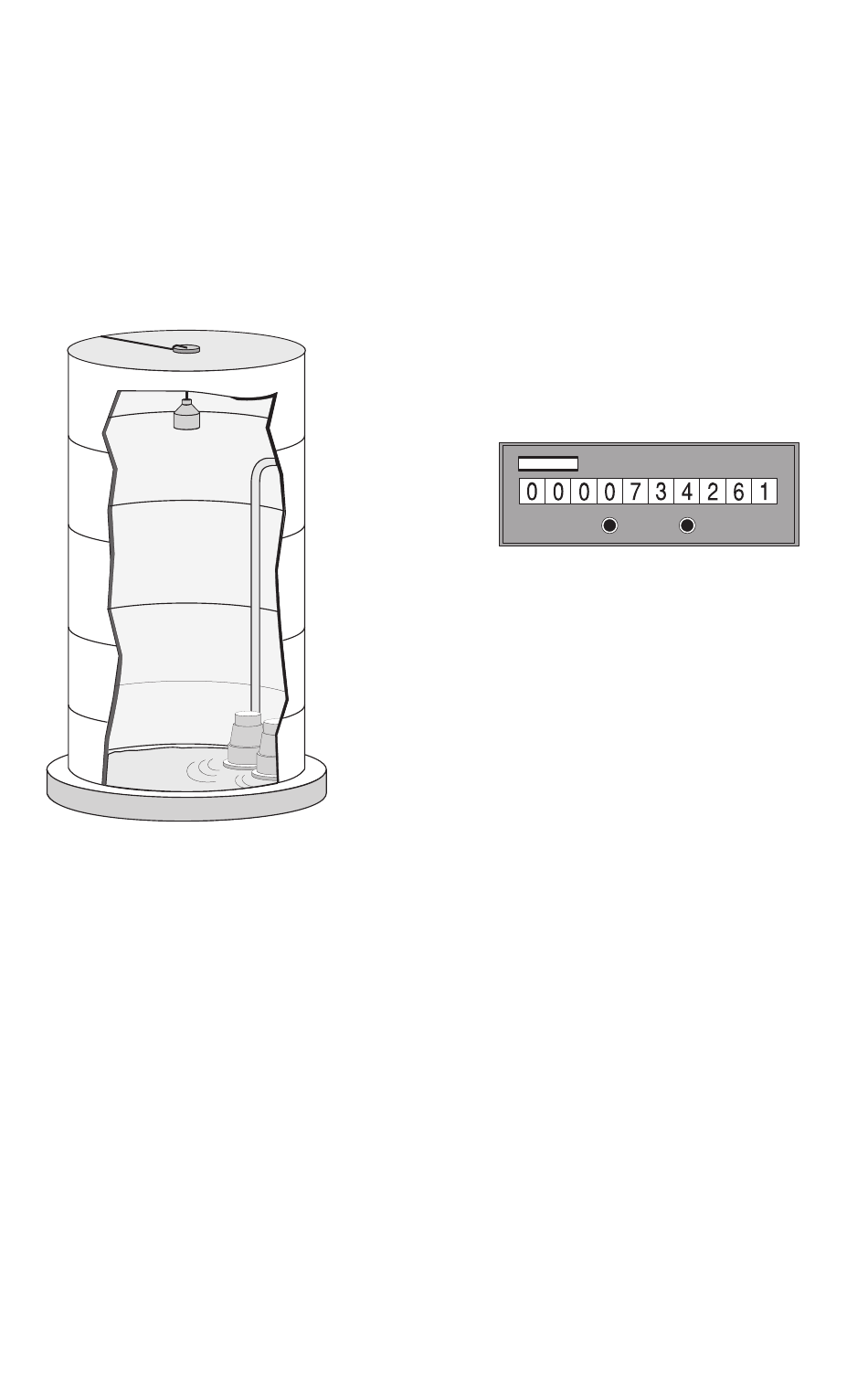

RL5 An den externen Summierer (falls verwendet)
PL-507-3
Externes Zählwerk
56
(nicht mitgeliefert)
