Milltronics HydroRanger Plus Betriebsanleitung Seite 100

PROFILAUFZEICHNUNGEN (P330 bis P337)
Die folgenden Parameter sind für den befugten Milltronics Kundendienst oder
Techniker bestimmt, die mit dem Milltronics Echoverfahren vertraut sind.
Benutzen Sie diese Parameter zur manuellen (P330) oder automatischen (P331)
Aufzeichnung von bis zu 10 Echoprofilen. Jede Aufzeichnung wird mit Uhrzeit und
Datum der Speicherung versehen. Siehe Echoprofilaufzeichnung (P810) für
Anforderungen an die Hardware / Software.
Wenn bereits 10 Echoprofile gespeichert sind, sind die Adressen 1 bis 10 ausgefüllt
und die älteste automatische Profilaufzeichnung wird überschrieben. Manuelle
Aufzeichnungen werden nicht automatisch überschrieben. Bei einem Stromausfall
werden alle Aufzeichnungen automatisch gelöscht.
Bei Anzeige einer Profilaufzeichnung stützen sich die Ergebnisse auf die laufende
Programmierung (die seit der Speicherung der Aufzeichnung geändert worden sein
kann). Dadurch kann die Auswirkung einer Änderung der Parameter für Echoanalyse
beobachtet werden.
P330 PROFILAUFZEICHNUNG
Dieser Parameter dient nicht nur als Programmbibliothek, sondern ermöglicht
auch zwei Funktionen:
» Echoprofile können manuell aufgezeichnet und gespeichert werden.
» ein manuell oder automatisch aufgezeichnetes Echoprofil kann
angezeigt werden, beispielsweise über ein Oszilloskop.

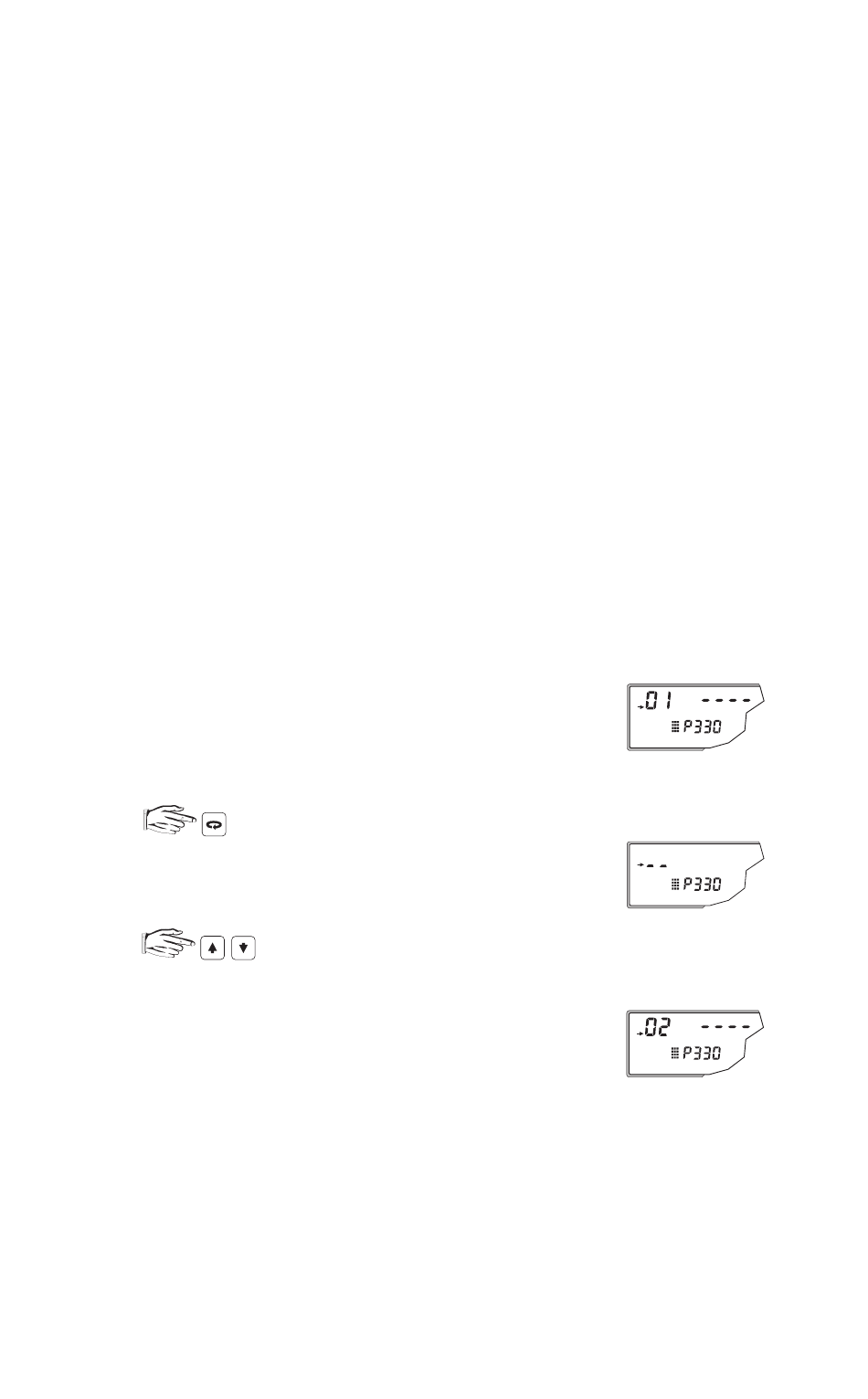

Zur Auswahl einer Aufzeichnungsadresse:
PL-507-3
bis zur Aktivierung des Adressenindex.
Auswahl der gewünschten Adresse 1 bis 10 und Anzeige
des entsprechenden Wertes:
'- - - -' = keine Aufzeichnung
'x#' = Aufzeichnung
wobei: x = A, automatisch
= U, manuell
# = Sensornummer
100
z. B. erste Parameteranzeige
z. B. Auswahl Adresse 2,
keine Aufzeichnung
gespeichert
