Milltronics HydroRanger Plus Betriebsanleitung Seite 14

Installation

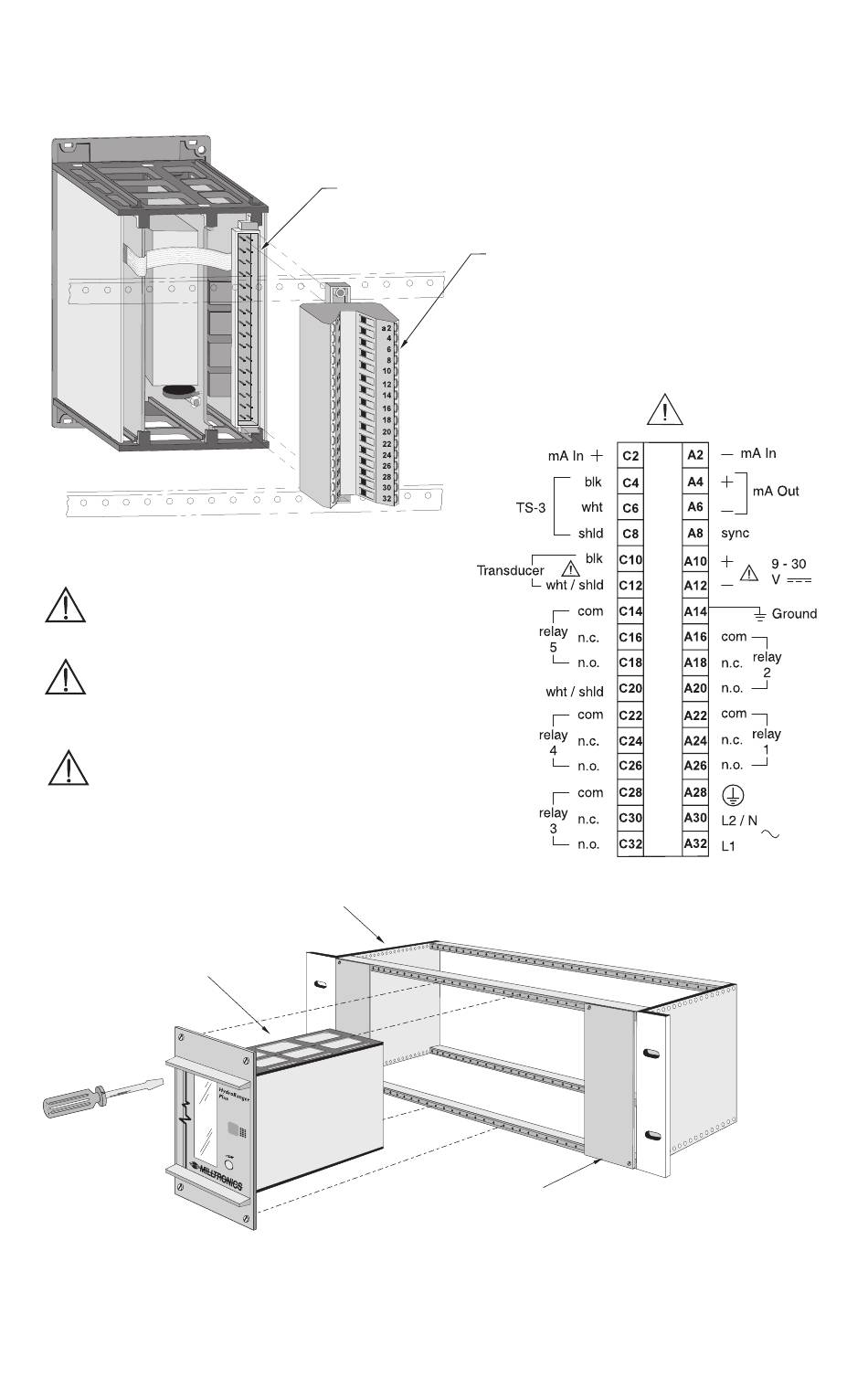

1. Schieben Sie den HYDRO+ in das Rack und richten Sie die Anschlußklemme
an der Montageschiene aus.
Alle Feldanschlüsse müssen gegen
mind. 250 V isoliert sein.
An den Sensorklemmen liegt während des
Betriebs eine gefährliche Spannung an.
Gemäß IEC 1010-1, Anhang H,
müssen Gleichstromklemmen von
einer Schutzkleinspannungsquelle
(SELV) versorgt werden.
84 TE (19") Rack
HYDRO+
DIN 3HE/14 TE
Einschubgerät
2. Den HYDRO+ in das Rack schieben, bis die Vorderseite des HYDRO+ mit den
vorderen Schienen bündig ist.
3. Den HYDRO+ mit den 4 selbstsichernden Schrauben befestigen.
PL-507-3
VG-Leiste männlich,
Bauform D, 32-polig nach DIN41612
VG-Leiste mit Schraubklemmen
weiblich, Bauform D, 32-polig
nach DIN41612
Verwenden Sie
Abdeckplatten für
freie Flächen
