VOLUMENPARAMETER (P050 bis P055)
Sollen die Werte proportional zum Volumen sein, so müssen nachfolgende Parameter
eingestellt werden.
P050 BEHÄLTERFORM
Eingabe der Form, die dem zu messenden Behälter entspricht.
Werden zur Berechnung des Volumens zusätzliche Parameter (siehe
Beispiele unten) benötigt, so können sie per Scrollzugriff aufgerufen werden.
Bei der Betriebsart "Füllstand" (P001 = 1) wird das Flüssigkeitsvolumen
(Material) berechnet. Bei der Betriebsart "Leerraum" (P001 = 2) wird der
verbleibende Füllraum berechnet.
Die Anzeige im Betriebsmodus erfolgt in % des maximalen Volumens. Hierzu
ist auch der mA Ausgang proportional. Um eine Anzeige in Volumenwerten zu
erhalten, siehe Parameter Max. Volumen (P051).

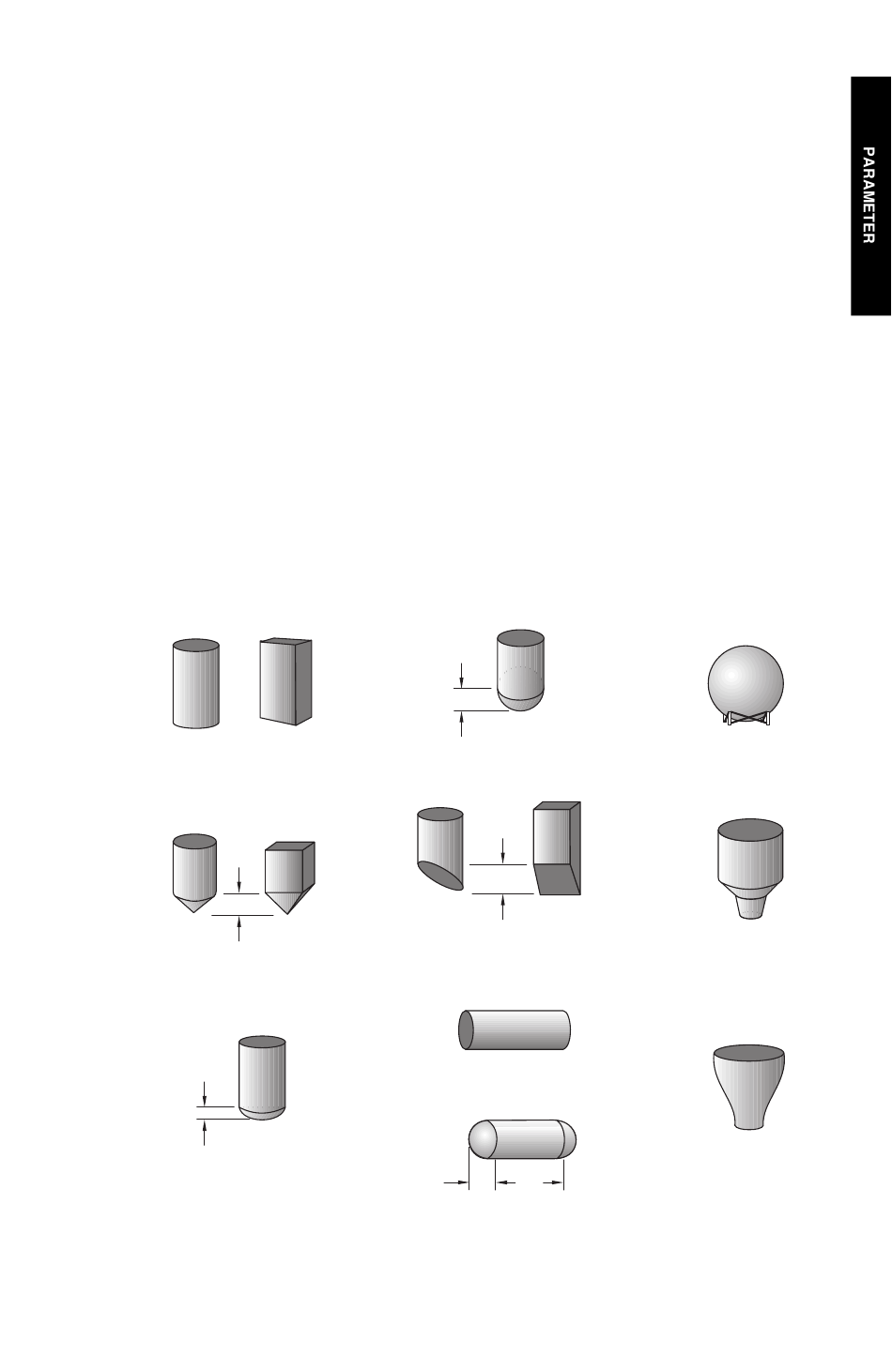

Werte: 0 = Volumenberechnung nicht aktiviert (Werkseinstellung)
flacher, ebener Boden
1 =
konischer / Pyramidenboden
oder
2 =
A
Parabolischer Boden
3 =
A
PL-507-3
halbkugelförmiger Boden
4 =
A
flacher Schrägboden
oder
5 =
A
flache Enden
6 =
Parabolenden
7 =
L
A
65
Kugel
8 =
Universal
linear
9 =
Universal
gekrümmt
10 =
