VOLUMENBERECHNUNG

Der HYDRO+ liefert eine Reihe von Volumenberechnungsformeln (P050 bis P055).
Entspricht der Behälter keiner der 8 vorgegebenen Formberechnungen, kann eine
universelle Volumenberechnug benutzt werden. Man verwendet hierbei die Füllstand /
Volumenkurve des Herstellers (oder erstellt sie anhand der Abmessungen).
Von dieser Kurve ausgehend wird die Volumenberechnung sowie eine Reihe
einzugebender Stützpunkte (max. 32) der Füllstand / Volumenkurve ausgewählt. Im
allgemeinen steigt mit der Zahl der Stützpunkte auch die Genauigkeit der Berechnung.

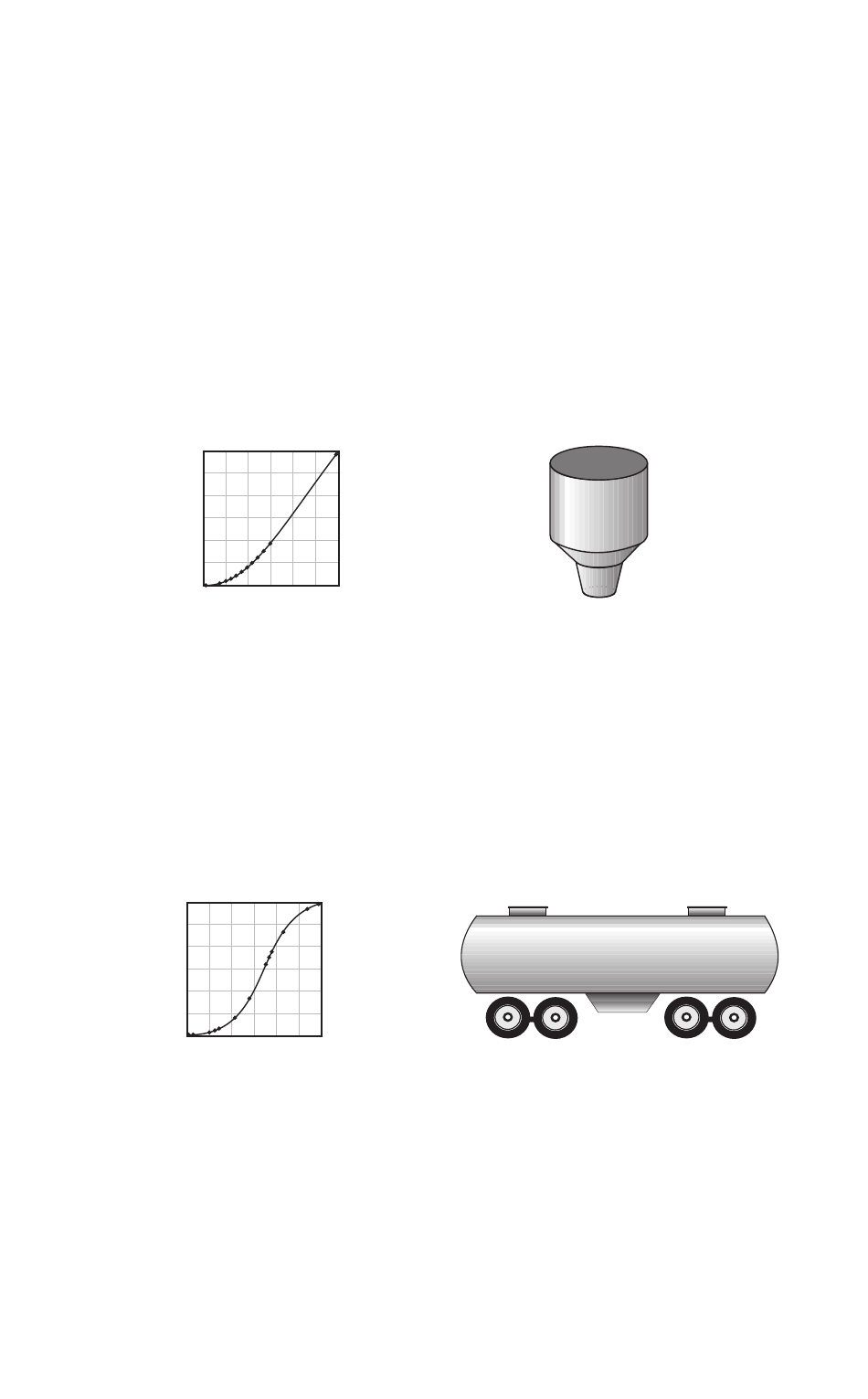

Universal linear (P050 = 9)
Diese Volumenberechnung liefert eine stückweise, lineare Annäherung an die
Füllstand / Volumenkurve. Man erhält die besten Ergebnisse, wenn enge Bögen einer
Kurve in gerade Abschnitte übergehen.
Volumen
Man gibt an jedem Punkt, wo die Füllstand / Volumenkurve scharf knickt, einen
Füllstand-Stützpunkt ein (mindestens 2).
Bei gemischten Kurven (meist linear, aber mit einem oder mehreren Bögen) sind im
Bogen zahlreiche Stützpunkte einzugeben, um eine hohe Genauigkeit zu erreichen.
Universal gekrümmt (P050 = 10)
Diese Berechnung liefert eine kubische Spline-Annäherung der Füllstand / Volumen-
kurve. Nichtlineare Kurven ohne scharfe Bögen erbringen die besten Ergebnisse.
Volumen
Es sollten genügend Stützpunkte gewählt werden, um Folgendes zu erfüllen:
» 2 Stützpunkte sehr nahe am Min. Wert
» 1 Stützpunkt an den Tangentenpunkten jedes Bogens
» 1 Stützpunkt am Wendepunkt jedes Bogens
» 2 Stützpunkte sehr nahe am Max. Wert
Bei gemischten Kurven sind mindestens 2 Stützpunkte unmittelbar vor und nach
jedem Bogen (sowie ein Stützpunkt im Winkel) einzugeben.
