ALLGEMEINE ALARMFUNKTIONEN

Folgende allgemeine Alarmfunktionen können zur Grundprogrammierung des ersten
Beispiels hinzugefügt werden, wenn keine relaisgesteuerten Steuerungsfunktionen
erforderlich sind.
Alarm-, genauso wie Steuerungsfunktionen beziehen sich unabhängig von der
gewählten Betriebsart (P001) immer auf den Füllstand.
RELAISANSCHLUß
Die Zeichnungen der Relaiskontakte neben den HYDRO+ Relaisklemmen sind in
folgenden Zuständen gezeigt: Strom aus, abgefallen, Alarm ein, Kontrolle aus.
Schließen Sie die Relais folgendermaßen an:
RL1 an Max. Alarm
RL2 an Min. Alarm
RL3 an Max/Max. Alarm
RL4 an Min/Min. Alarm
RL5 nicht verwendet
PL-507-3
(angezogen = Alarm aus, abgefallen = Alarm ein)
(angezogen = Alarm aus, abgefallen = Alarm ein)
(angezogen = Alarm aus, abgefallen = Alarm ein)
(angezogen = Alarm aus, abgefallen = Alarm ein)

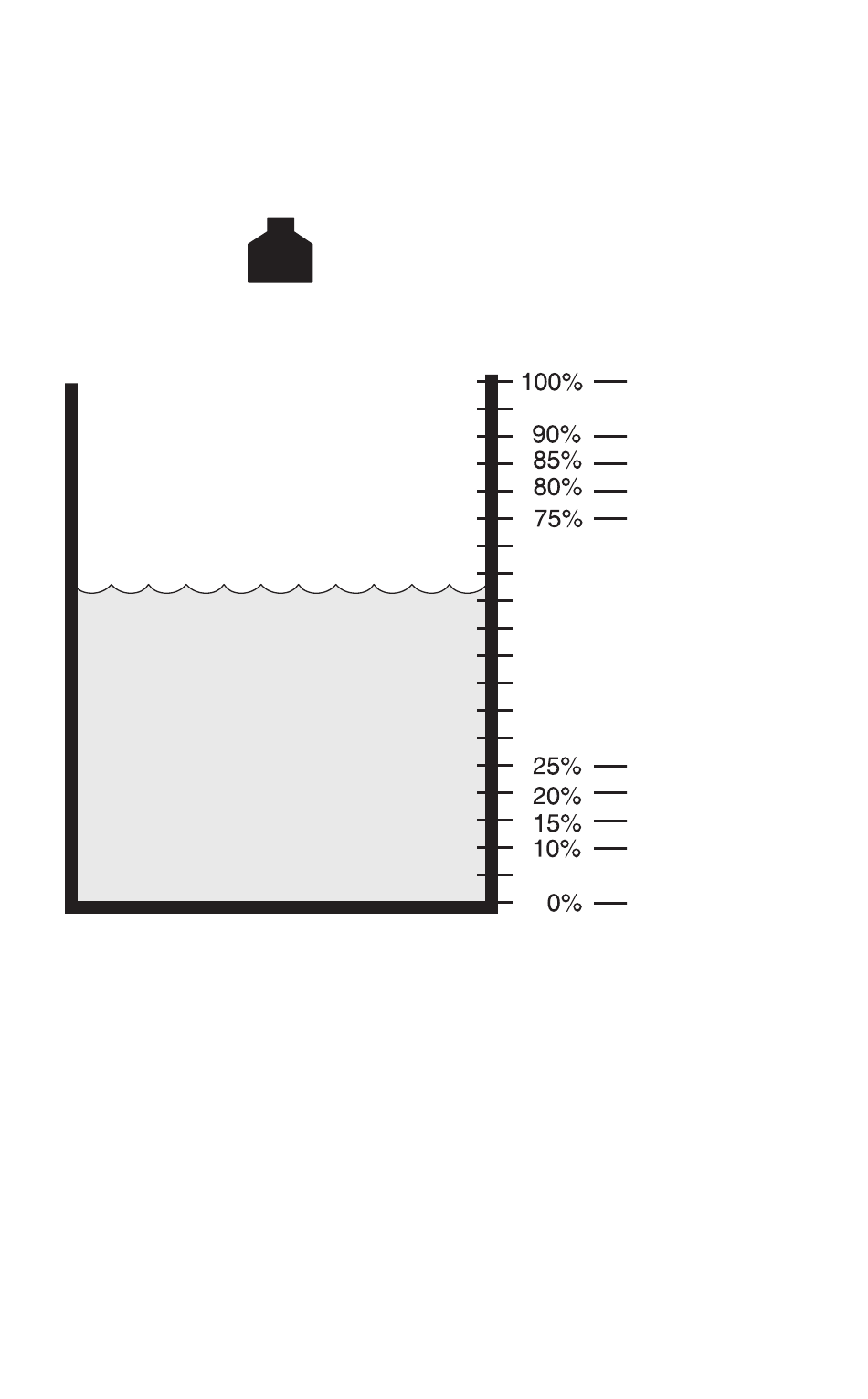

50
VOLL
Max/Max. Alarm
Max/Max. Alarm
Max. Alarm EIN
Max. Alarm AUS
Min. Alarm AUS
Min. Alarm EIN
Min/Min. Alarm AUS
Min/Min. Alarm EIN
LEER
