14. HEIZKREIS, PUMPE UND SOMMERBETRIEB

Grundfos Pumpe UPM3 Auto L
Die Grundfos UPM3 Auto L Pumpe hat 10 optionale Einstellmögli-
chkeiten, die über der Drucktaste ausgewählt werden können.

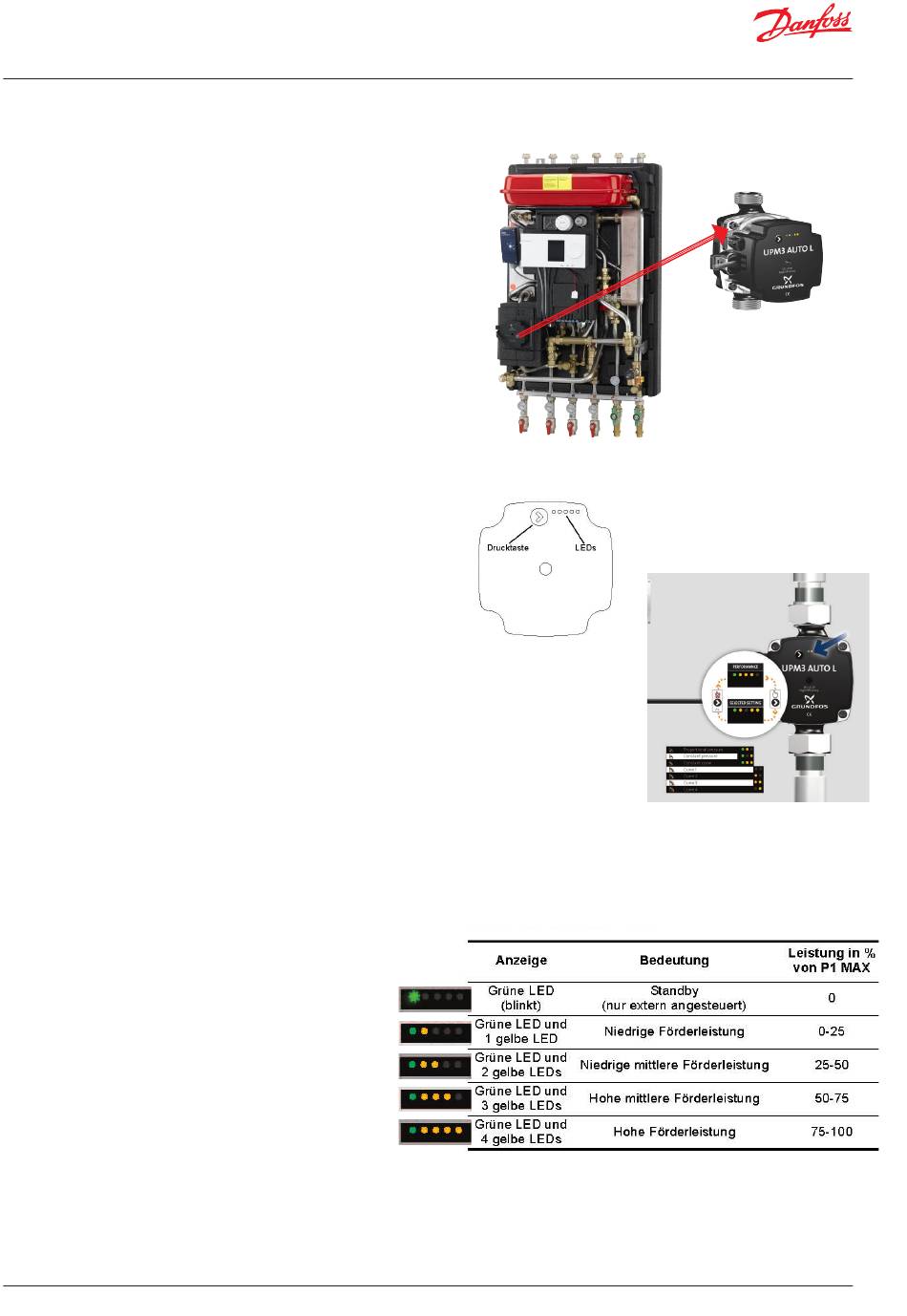

Siehe bitte Abb. 1 - Bedienfeld.
Das Bedienfeld besteht aus einer Drucktaste, einer roten/grünen
LED und 4 gelben LEDs.
Bei der UPM3 Auto L ist die Proportionaldruckkurve 3 standard-
mäßig eingestellt.
Im Bedienfeld wird Folgendes angezeigt:
* Anzeigemodus (während des Betriebes)
- Betriebsstatus
- Alarmstatus
*Einstellmodus (nach Drücken der Taste)
Im Anzeigemodus wird entweder der Betriebsstatus oder der
Alarmstatus angezeigt.
Ist die Pumpe in Betrieb, leuchtet die LED1 grün. Die Kombination
der vier anderen LEDs zeigt die aktuelle Leistungsaufnahme (P1)
an. Siehe Abb. 2 - Anzeigemodus / Betriebsstatus.
20 | © Danfoss | Produced by Danfoss Redan A/S | 2015.10
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
Abb. 2. Anzeigemodus / Betriebsstatus.
Abb. 1. Bedienfeld
mit einer Drucktaste und
fünf LEDs.
