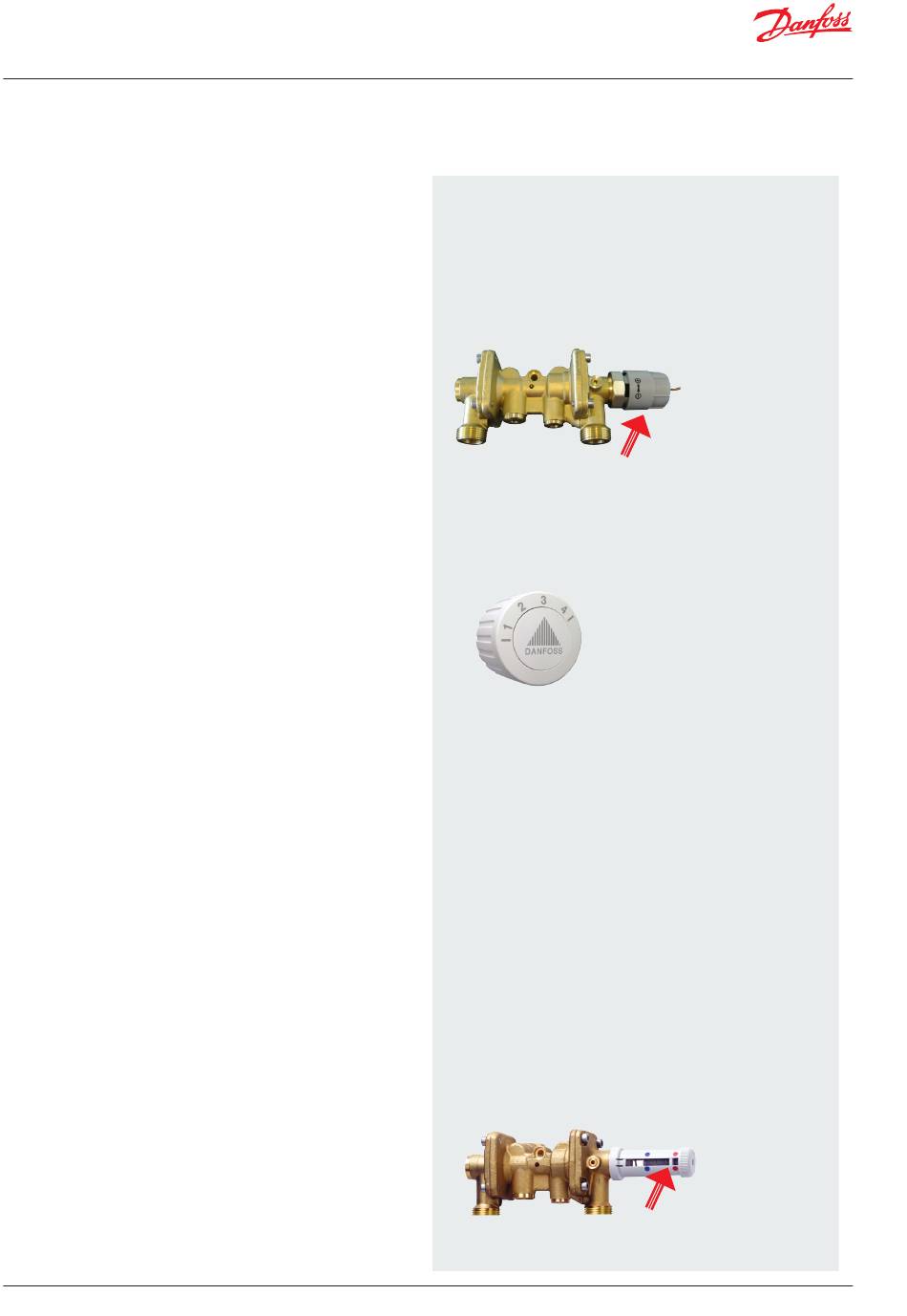

15. Trinkwarmwasser (Akva Lux II VXi)
Allgemeine Hinweise
BITTE BEACHTEN: Einige Modelle unterscheiden sich leicht in ihrem Aus-
sehen. Die Regelfunktion ist im Prinzip jedoch bei allen dieselbe.
Inbetriebnahme
Nehmen Sie die Fernwärmestation gemäß den Anweisungen auf Seite 10
in Betrieb..
Reguelung der Trinkwarmwassertemperatur
Akva Lux II VXi
Das Trinkwarmwasser wird über einen Wärmeübertrager erhitzt und
die Temperatur mit einem thermo-hydraulischen Regler ohne Hilfs-
energie PTC2+P mit eingebautem Differenzdruckregler geregelt (1).
Der Druckgesteuerte Teil stellt sicher, dass der Wärmeübertrager bei
Warmwasserzapfung sowohl primär- (Fernwärme) als auch sekundär-
seitig (TWW) sofort durchströmt wird und der Durchfluss nach Been-
digung des Zapfvorganges sofort unterbrochen wird.
PTC2 Regler für Trinkwarmwasser (1).
Die Warmwassertemperatur wird durch Drehen des Handgriffes in
Richtung "+" (wärmer), oder "-" (kälter) eingestellt. Zuerst den Hand-
griff im Urzeigersinn drehen - bis zum Anschlag/bis der Handgriff
nicht mehr gedreht werden kann. Dan drehen Sie den Handgriff ge-
gen den Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C
beträgt (7-8 l/min.). Die Temperatur sollte nie 55°C übersteigen, um
Kalkbildung im Wärmeübertrager zu vermeiden.
Bypass Thermostat (Werkseinstellung)
Standardgemäß wird die Wohnungsstation mit einem thermo-
statischen Bypass Danfoss FJVR mit Rücklauftemperaturbegrenzer
10/50 °C für Bypassbetrieb ausgerüstet. Warmwasserzapfungenen
können dadurch ohne Wartezeit erfolgen. Es wird empfohlen den
Thermostat in Pos. 3 einzustellen. Falls die Warmwassertemperatur
zu langsam ansteigt, kann es notwendig sein, den Thermostat höher
als Pos. 3 einzustellen.
Zirkulationsthermostat / Ümrüstung auf TWW-Zirkulation
Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden
ist, ist die Station an die Zirkulationsleitung anzuschließen, und eine
Umrüstung von Bypassbetrieb auf TWW-Zirkulation ist vorzunehmen.
Einstellskala (Richtwerte)
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
Eine Umrüstung auf WW-Zirkulation ist bauseitig möglich, und er-
fordert nur ein zusätzliches thermostatisches Zirkulationsset (gehört
nicht zum Lieferumfang und muss separat bestellt werden, - siehe
Foto Seite 25).
Die Zirkulationsleitung der Hausinstallation ist an einen Sechskant-
Nippel, den auf dem Zirkulationsschlauch der Station montiert ist,
anzuschliessen (siehe bitte Anweisungen über Umrüstung auf TWW-
Zirkulation auf Seite 14.
Wird die Umwälzpumpe über eine Schaltuhr gesteuert, empfehlen
wir, dass die Zirkulationswassertemperatur auf ca. 35 ° C eingestellt
wird.
Alternativer Trinkwarmwasserregler PM2+P
Die Temperatur kann als Alternative mit einem durchflussgestuerten
Regler PM2+P geregelt werden. Die Warmwassertemperatur wird
durch Drehen des Handgriffes in Richtung "rot" (wärmer), oder
"blau" (kälter). Zuerst den Handgriff im Urzeigersinn drehen - bis der
Drehzapfen sich gegenüber dem blauen Punkt befindet. Dann dre-
hen Sie den Handgriff gegen den Uhrzeigersinn, bis die Temperatur
des Zapfwassers ca. 48°C beträgt (7-8 l/min.). Die Temperatur sol-
lte nie 55°C übersteigen, um Kalkbildung im Wärmeübertrager zu
vermeiden.
22 | © Danfoss | Produced by Danfoss Redan A/S | 2015.10
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
