Montage- und Betriebsanleitung

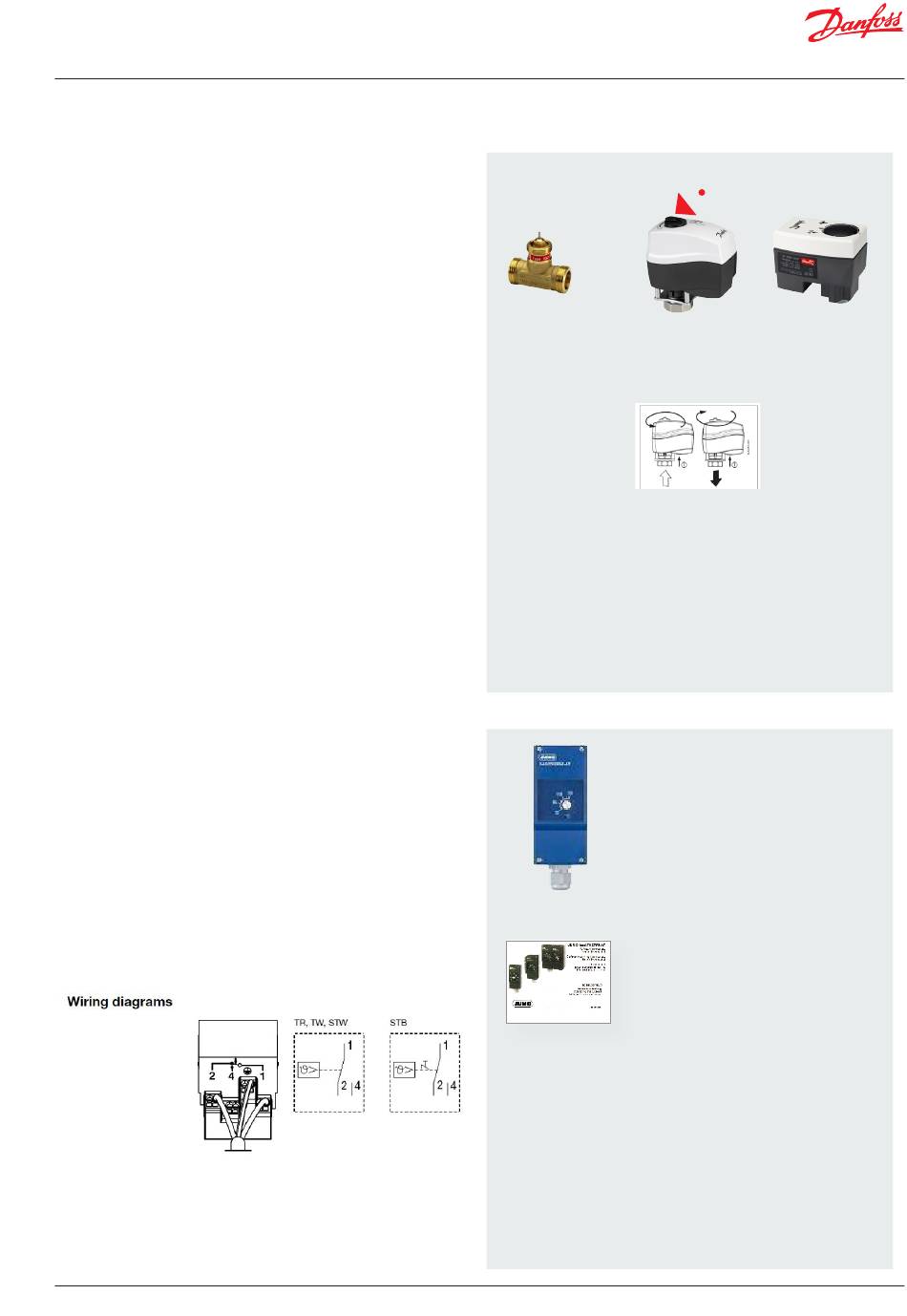

Stellantrieb und Ventil, VXi Solo HWP
Zur Regelung des Heizkreises ist die VX Solo II HWP primärseitig mit
einem Durchgangsventil VS 2 und einem elektrischen Stellantrieb
Danfoss AMV 150 oder AMV 13, das dem elektronischen Regler an-
geschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks-
seitig überprüft.
Bei Betriebsproblemen lässt sich der Stellantrieb AMV 150 manuell
schließen. Manuelles Schließen erfolgt über den Hub der Einstelldros-
sel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Je nach gewählter Einstellung der Sicherheitsfunktion wird das AMV
13 Ventil vollständig geöffnet oder geschlossen, wenn die Span-
nungsversorgung abgeschaltet wird.
Siehe bitte beigelegte Bedienungsanleitung,
Elektrischer Stellantrieb AMV 150
Danfoss Durchgangsventil VS 2
Sicherheitsthermostat, Jumo AT
Der Heizkreis kann mit einem Sicherheitsthermostat gegen Überhit-
zung ausgestattet werden.
Ab Werk ist der Jumo AT Sicherheits-Thermostat mit dem Danfoss
ECL-Regler mit 2 m Kabel vorkonfektioniert, so dass der Thermostat
Gehäuse in jeder Einbaulage an der Hausinstallation auf der Baustelle
montiert werden kann.
Siehe bitte beigelegte Bedienungsanleitung
Jumo AT
Siehe bitte beigelegte Bedienungsanleitungen,
Jumo AT
VI.JV.R1.03
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
VS 2
AMV 150
Manuelle Hubverstellung
Knopf
auf
der
Unterseite
des Stellantriebes gedrückt
halten während der Antrieb
zur manuellen Hubverstellung
gedreht wird.
© Danfoss | Produced by Danfoss Redan A/S | 2015.10 | 19
AMV 13
