Montage- und Betriebsanleitung

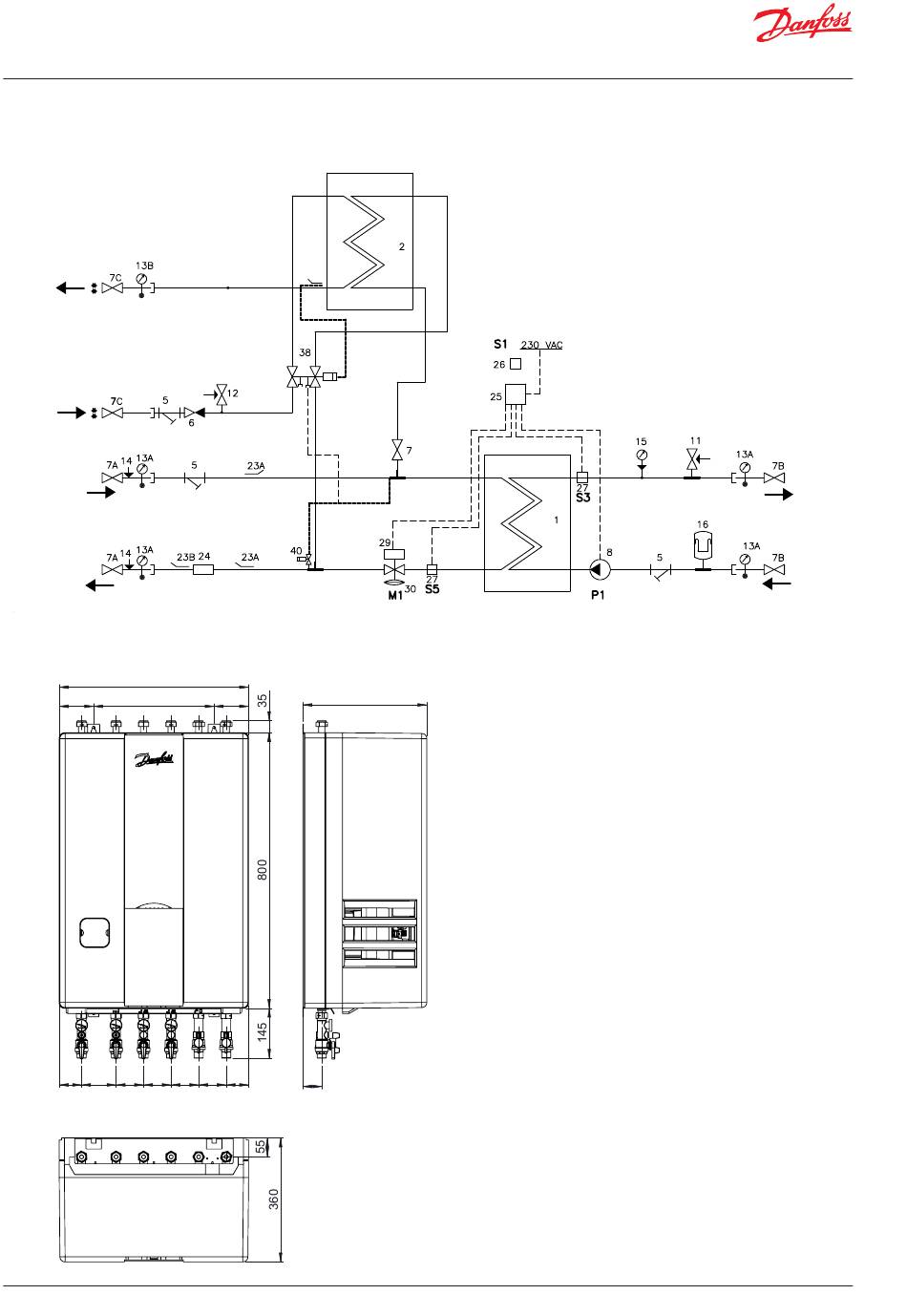

5. SCHALTPLÄNE, BEISPIELE - AKVA LUX II VXI
WW
KW
FW
Vorlauf
FW
Rücklauf
1 2
550
100 350
65 100 80 80
1 2 3 4
von oben
8 | © Danfoss | Produced by Danfoss Redan A/S | 2015.10
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
Zirk.
Bypass
3
100
80 80 65
55
5 6
Wand
1 Plattenwärmeübertrager HE
2 Plattenwärmeübertrager WW
5 Schmutzfänger
6 Rückschlagventil
7A Kugelhahn ¾ AG/AG, 120 mm
für Therm./Mano.
7B Kugelhahn ¾ IG/AG, für Therm.
7C Kugelhahn ¾AG/AG, DVGW
8 Umwälzpumpe
11 Sicherheitsventil HE
12 Sicherheitsventil TWW
4 5
360
General tolerance accuracy
Weight
Replace
Design
Approval
Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark.
Not to be handed over to, copied or used by third party. Two- or three
dimensional reproduction of contents to be authorized by Danfoss Redan A/S.
13 Thermometer
15 Manometer
16 Ausdehnungsgefäß 12 L
23A Fühlertasche ½"/10x1, plug M10
für WMZ
23B Stopfen ½" mit O-Ring
24 Passstück für WMZ
3/4" x 110 mm
25 Danfoss Regler ECL 310/A337
26 Außentemperaturfühler, ESMT
27 Danfoss Anlegefühler, ESMC
29 Stellantrieb HE, AMV 150
30 Differenzdruckregler AVQM
38 PTC2+P Regler
40 Thermostat für Bypass/
Zirkulation
6
Anschlüsse:
1. Fernwärme (FW) Vorlauf
2. Fernwärme (FW) Rücklauf
3. Heizung (HE) Rücklauf
4. Heizung (HE) Vorlauf
5. Warmwasser (WW)
6. Kaltwasser (KW)
Projection
1:7.5
kg
HE
Vorlauf
HE
Rücklauf
7
Scale Size Material
A3
Danfoss Standard
Designation
VX
VI.JV.R1.03
Danfoss Redan A/S
145F0297
No.
Rev.
8
Sheet 1 /
