Montage- und Betriebsanleitung

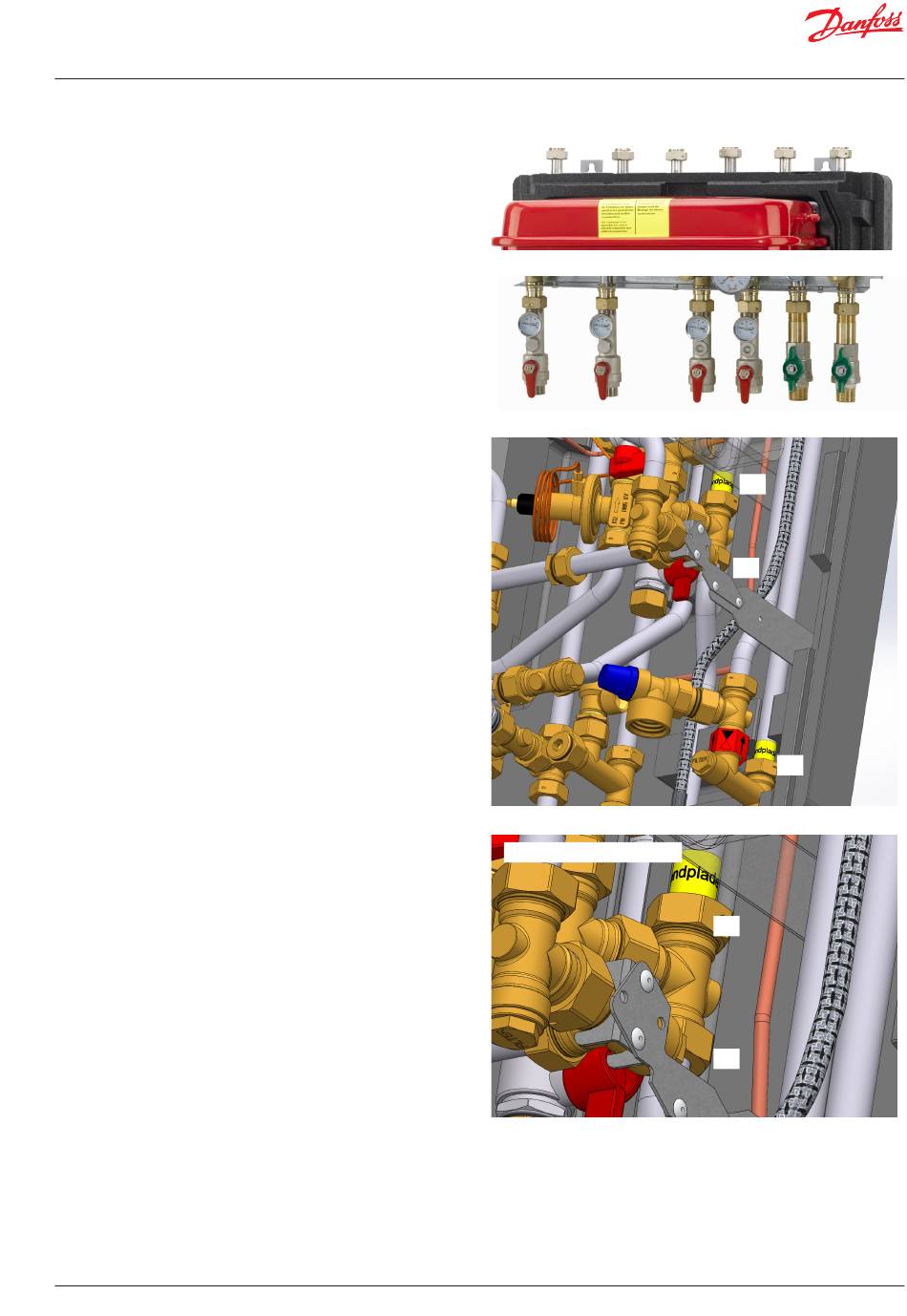

8. VARIABLE ANSCHLUSSMÖGLICHKEITEN
Für die VXi Stationen ist Anschluß oben oder unten möglich.
Diese variablen Anschlussmöglichkeiten machen es möglich, einige
der Anschlüsse oben und andere unten in der Station zu etablieren.
Dies kann in einigen Fällen wünschenswert sein.
Bei Lieferung ist die Station für Anschluss nach unten vorbereitet.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert werden
und bauseits einzubauen sind.
Rohranschluß nach oben
BITTE BEACHTEN!
Bei Anschluß oben bitte nicht Dichtungen vergessen,
Heizungsseite
Auf der Heizungsseite ist Anschluß oben oder unten möglich.
Bei Montage oben sind die Gewindepropfen auf den Anschlussrohren
abzubauen und unten einzubauen.
Für Änderung des Anschlusses von unten nach oben sind die Gewinde-
pfropfen auf den Anschlussrohren oben in der Station vor Einbau der
Kugelhähne abzubauen, und auf den Anschlussrohren unten in der
Station einzubauen.
KWW
Wenn es notwendig ist, das kalte Wasser nach oben zu leiten, ist das
Blindstopfen in Pos. A und der Gewindepropfen auf dem Kaltwasser-
rohr oben in der Station abzubauen.
Bei Kaltwasserzulauf von oben sind der Gewindepropfen auf dem
Kaltwasserrohr oben in der Station und das Blindstopfen in Pos. A
abzubauen. Der Gewindepropfen in dem Kaltwasserrohr unten in
der Station einbauen und der lose mitgelieferte Kugelhahn auf dem
Kaltwasserrohr oben in der Station einbauen.
TWW
Wenn es notwendig ist, das Trinkwarmwasser nach oben zu leiten sind
Blindstopfen und Dichtung von Pos. B in Pos. C einzubauen - siehe
bitte Fotos rechts.
Der Blindstopfen ist in Pos. C einzubauen, um eine Tasche mit ste-
hendem Wasser zu verhindern, die im schlimmsten Fall gefährliche
Bakterien produzieren kann. Daher ist es äußerst wichtig den Blind-
stopfen wie gezeigt einzubauen.
Anschlüsse sowohl nach oben als auch nach unten
Die variablen Anschlussmöglichkeiten macht es möglich, die An-
schlüsse für TWW und HE sowohl oben als auch unten in der Station
zu etablieren.
Auf dem Warmwasserrohr ist sowohl Blindstopfen in Pos. B und Gewin-
depropfen oben im Station abzubauen.
Auf der Heizungsseite sind die Gewindepropfen oben in der Station
abzubauen.
VI.JV.R1.03
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
Anschluss nach oben - TWW
© Danfoss | Produced by Danfoss Redan A/S | 2015.10 | 13
B
C
A
B
C
