Montage- und Betriebsanleitung

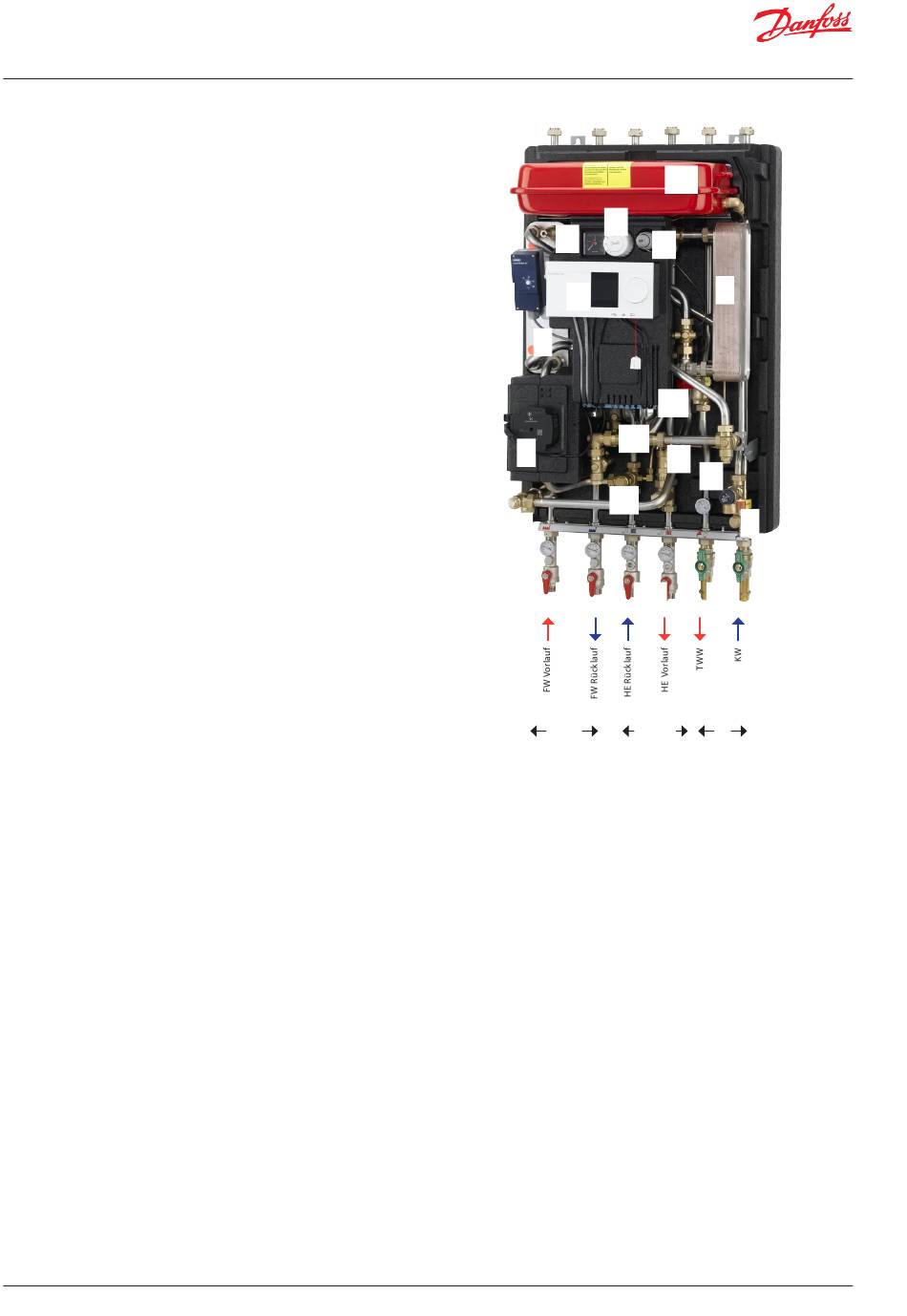

4. HAUPTKOMPONENTE / ANSCHLUSS
Akva Lux II VXi
1.
Plattenwärmeübertrager HE
2.
Plattenwärmeübertrager TWW
5.
Schmutzfänger
6.
Rückschlagventil
7A.
Kugelhahn ¾ AG/AG 120 mm für Therm./Mano.
7B.
Kugelhahn ¾ IG/AG 120 mm für Thermometer
7C.
Kugelhahn ¾ AG/AG 120 mm für DVGW
8.
Umwälzpumpe, HE
11.
Sicherheitsventil, HE
12.
Sicherheitsventil, TWW
13.
Thermometer
15.
Manometer
16.
Ausdehnungsgefäß
23A.
Fühlertasche ½"/10x1, plug M10 für WMZ
23B.
Stopfen ½" mit O-Ring
24.
Passstück für WMZ ¾" x 110 mm
25.
Danfoss Regler ECL 310/A337
26.
Volumenstromregler mit Motorstellventil AVQM
38.
PTC2+P Regler
40.
Thermostat für Bypass/Zirkulation
57.
Sicherheitsthermostat Jumo AT
Zubehör, - als zusätzliche Ausrüstung erhältlich (Einbau vor Ort).
Zirkulationsrohrsats - Kode Nr. 145H3879
Für Systeme mit Trinkwarmwasser-Zirkulation
KFE Hahn - Kode nr. 145H3717
Zum Befüllen und Entleeren 1/4"
6 | © Danfoss | Produced by Danfoss Redan A/S | 2015.10
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
23A+B
40
15
38
57
25
1
24
8
19
13
7A
7B
Primâr
Sekundär
16
2
26
11
12
6
7C
TW
VI.JV.R1.03
