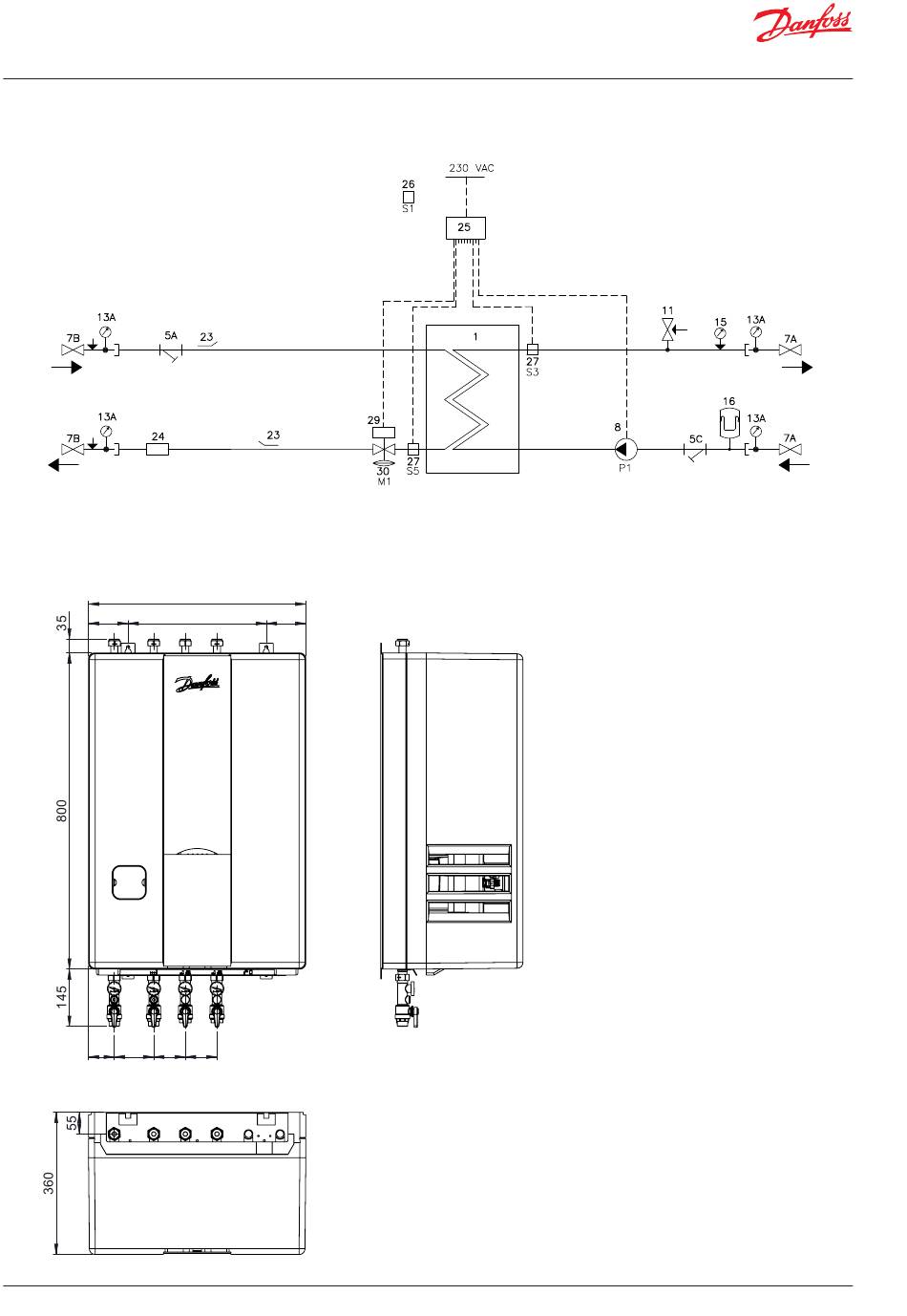

5. SCHALTPLÄNE, BEISPIELE - VXI SOLO H
1 Plattenwärmeübertrager HE
5 Schmutzfänger
7A Kugelhahn ¾ AG/AG, 120 mm für Therm./Mano.
7B Kugelhahn ¾ IG/AG, für Therm.
8 Umwälzpumpe HE
11 Sicherheitsventil, Heizung 3 bar ½"
13 Thermometer
15 Manometer
FW
Vorlauf
FW
Rücklauf
1
100
65 100 80
1 2
10 | © Danfoss | Produced by Danfoss Redan A/S | 2015.10
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
3
2
550
350 100
80
3 4
Wand
von oben
16
23
24
25
26
27
29
30
4 5
Anschlüsse:
1. Fernwärme (FW) Vorlauf
2. Fernwärme (FW) Rücklauf
3. Heizung (HE) Rücklauf
4. Heizung (HE) Vorlauf
