12. HEIZKREIS, DANFOSS ECL 210 / 310 AUTOMATIK
Witterungsführte Regelung des Heizkreises
Danfoss ECL 210 / ECL 310
Ein Danfoss ECL-Regler wird zur Temperaturregelung im Heizkörpersys-
tem verwendet. Die Versorgungstemperatur wird dann in Abhängigkeit
der Außentemperatur geregelt. Im Regler ist ein Applikationsschlüssel
Auf dem Regler ist bereits eine Applikation aufgespielt, und ein ECL
Applikationsschlüssel, der dem aktuellen Anlagetyp angepasst ist, ist
eingesetzt. Der Regler ist werkseitig voreingestellt. Aus diesem Grund
wird das Heizsystem im Sommer automatisch ausgeschaltet.
Die Vorlauftemperatur ist für Max. 90°C eingestellt und die Rücklauft-
emperatur für Max. 50°C.
Der Regler ist (normalerweise) mit folgenden Einstellungen ab Werk
vorprogrammiert:
• Sprache = Deutsch,
• Betriebsart des Reglers/Mode = Komfort "Sonne" Symbol,
• Applikationstyp = A337 (Akva Lux II VXi, VXi Solo HWP)
• Applikationstyp = A230 (VXi Solo H),
Motordrehzahl und Motorschutz sind eingestellt und der Regler
ist funktionsgeprüft und einsatzbereit.
Einschalten des ECl 210 / 310 (gut anfangen)
Wenn der Außentemperaturfühler ordnungsgemäß installiert ist und
elektrisch mit der Regler laut den Anweisungen Seite 15 verbunden ist,
gehen Sie folgendermaßen vor:
1. Verbinden Sie den Regler und einschalten,
2. Den Punkt "MENU" wählen - Auswahl bestätigen und den Navigator
drehen um das Symbol für generellen Reglereinstellungen in der
rechten oberen Ecke vom Display wählen,
(Sie können durch die Menüs des Reglers navigieren, indem Sie den Navigator nach links
oder rechts in die gewünschte Position drehen. Der Stellungsanzeiger im Display ( )
zeigt Ihnen an, an welcher Stelle im Menü Sie sich gerade befinden).
3. Den Navigator drehen um Uhrzeit und Datum wählen,
Drücken Sie auf den Navigator, um die Auswahl zu bestätigen
4. Uhrzeit und Datum wählen,
5. Der Regler ist jetzt betriebsbereit. Heizkurve und max. Temperatur
laut den unten beschriebenen Vorgehensweise einstellen,
Einstellung / Änderung der Werkseinstellungen:
6. Wählen Sie MENU und Kreis wählen, damit der Stellungsanzeiger ein
Heizkörpersymbol in der rechten oberen Ecke vom Display zeigt,
7. Wählen und bestätigen Sie jetzt Heizkurve (Wert), damit sie das
aktuelle Anlagetyp, hierunter "Temp. max. angepasst ist",
8. Typische Einstellbereiche:
Heizkreis
2-stufig
Temp. max.
70-90°C
Heizkurve
1,0 - 1,75
Hinweis; Wenn die Heizungsanlage allein für Fußbodenheizung ist, MUSS
die max. Vorlauftemperatur laut den oben beschriebenen Informationen
geändert werden.
Wenn während der Heizperiode ein erhöhter Wärmebedarf auftritt,
können die Reglereinstellungen gemäß den Anweisungen der Anlage
geändert werden
Siehe bitte"ECL Application Key Box" mit ECL Comfort 210/310 Betriebs-
und Installationsanleitung für weitere Informationen.
VI.JV.R1.03
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
1-stufig
Fußbodenheizung
55-65°C
35-40°C
0,8 - 1,0
0,1 - 0,5

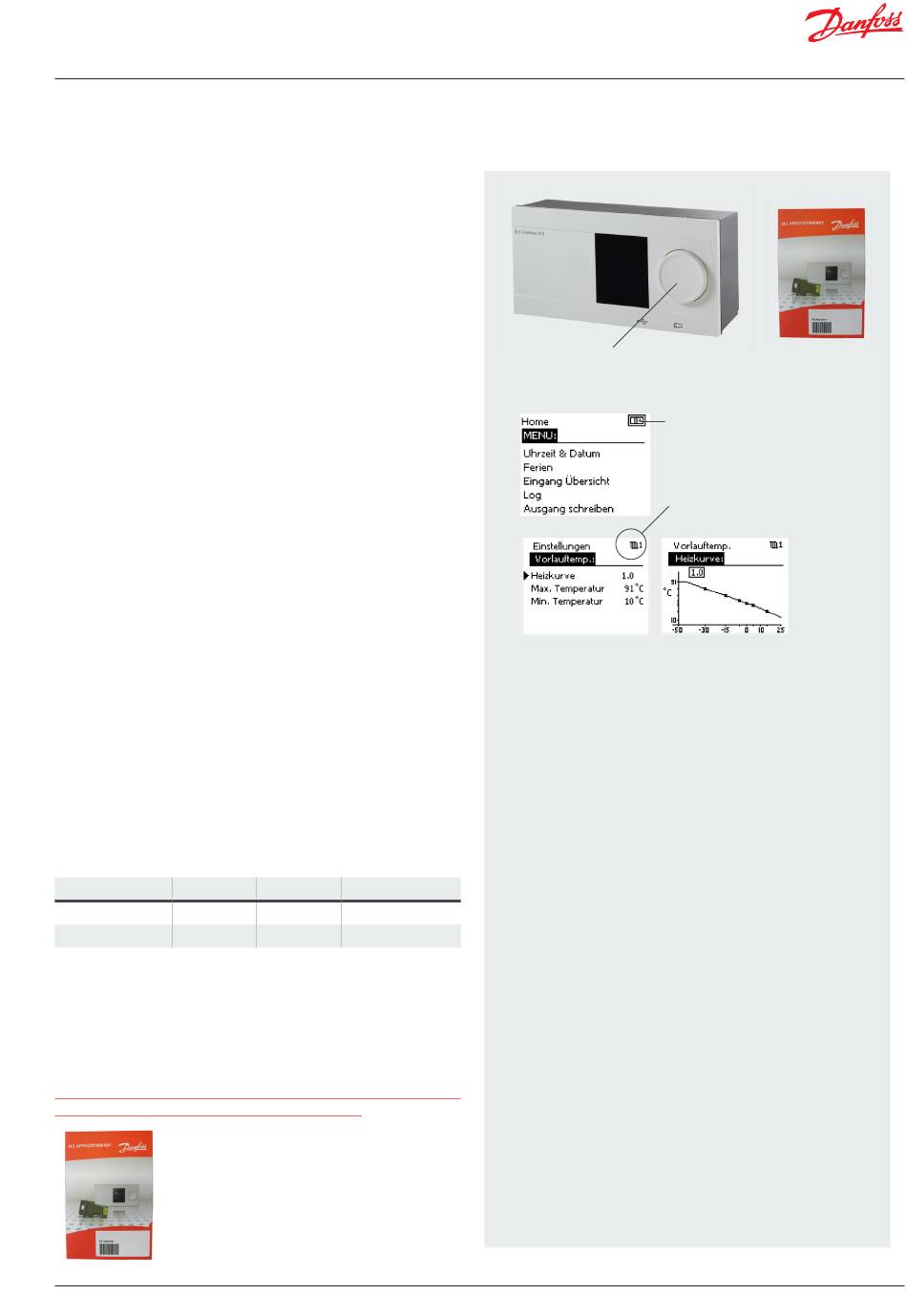

Navigator/Einstellknopf
Drehen um MENU-Punkt zu wählen
Drücken um Auswahl zu bestätigen
Kreisindikator
Das gezeigte Symbol wählen, als generelle
Settings - wie Uhrzeit und Datum eingesetzt
werden.
Kreisindikator
Heizkreis
