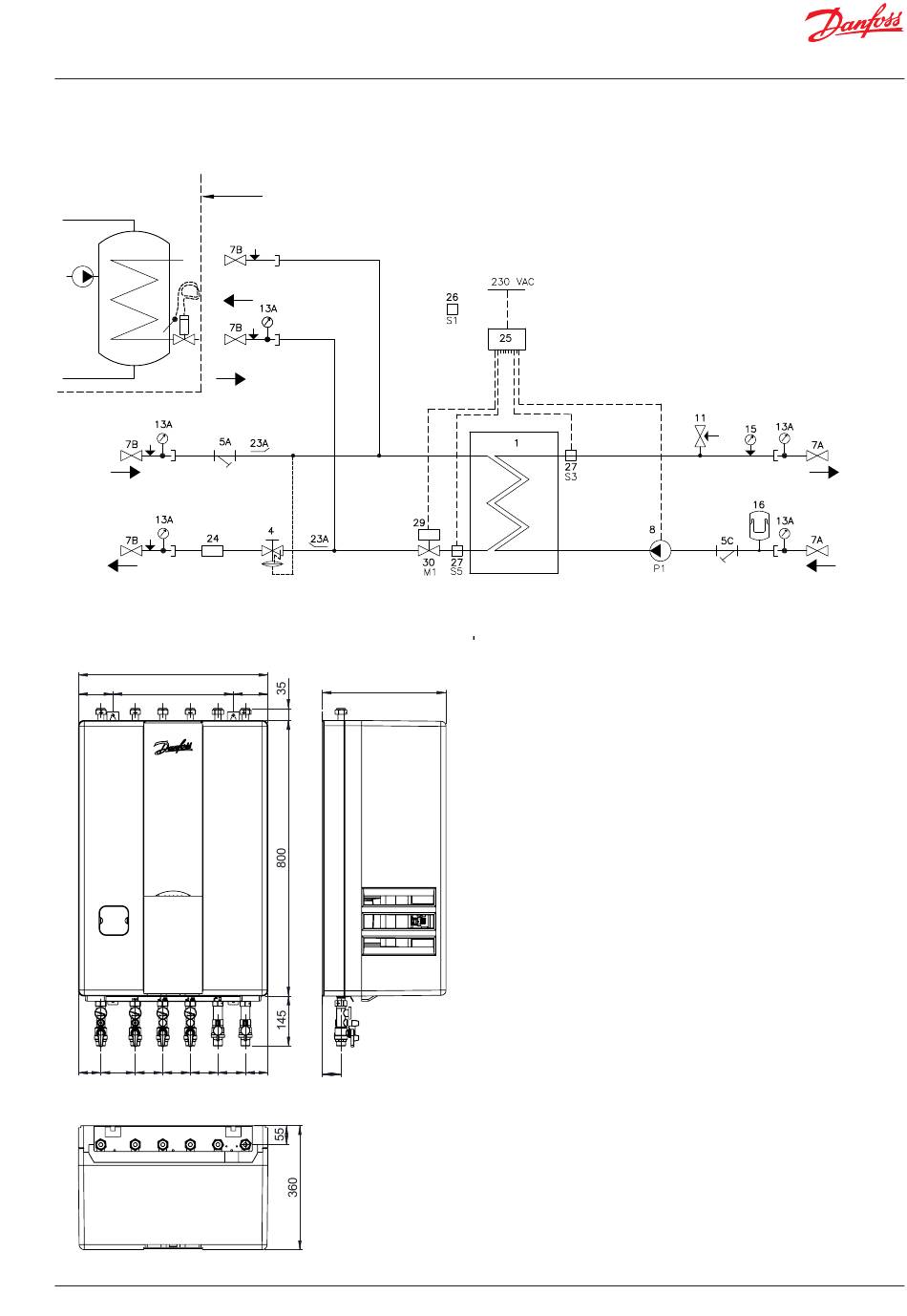

5. SCHALTPLÄNE, BEISPIELE - VXI SOLO HWP
Speicher
FW
Vorlauf
FW
Rücklauf
1
2
550
100 350
65 100 80 80
1 2 3 4
von oben
VI.JV.R1.03
1 2
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
Liefergrenze
Speicher Vorlauf
Speicher Rücklauf
3
100
80 80 65
55
5 6
Wand
3
1 Plattenwärmeübertrager HE
4 Differenzdruckregler mit
Volumenstrombegrenzung AVPB-F
5 Schmutzfänger
7A Kugelhahn ¾ AG/AG, 120 mm
für Therm./Mano.
7B Kugelhahn ¾ IG/AG, für Therm.
4 5
360
General tolerance accuracy
Weight
Replace
Design
Approval
Confidential: Property of Danfoss Redan A/S, Nordborg, Denmark.
Not to be handed over to, copied or used by third party. Two- or three
dimensional reproduction of contents to be authorized by Danfoss Redan A/S.
4 5
8
11
13
14
15
16
23
24
25
26
27
29
6
Anschlüsse:
1. Fernwärme (FW) Vorlauf
2. Fernwärme (FW) Rücklauf
3. Heizung (HE) Rücklauf
4. Heizung (HE) Vorlauf
5. Vorlauf Speicher
6. Rücklauf Speicher
Projection
kg
© Danfoss | Produced by Danfoss Redan A/S | 2015.10 | 9
6
Umwälzpumpe HE
Sicherheitsventil, Heizung
3 bar ½"
Thermometer
Druckentnahme
Manometer
Ausdehnungsgefäß 12 L
Fühlertasche für WMZ ½"
Passstück für WMZ, 3/4"
x 110 mm
Regler Danfoss ECL 310/A337
Außentemperaturfühler, ESMT
Danfoss Anlegefühler, ESMC
Stellantrieb Danfoss AMV 150
HE
Vorlauf
HE
Rücklauf
