Montage- und Betriebsanleitung

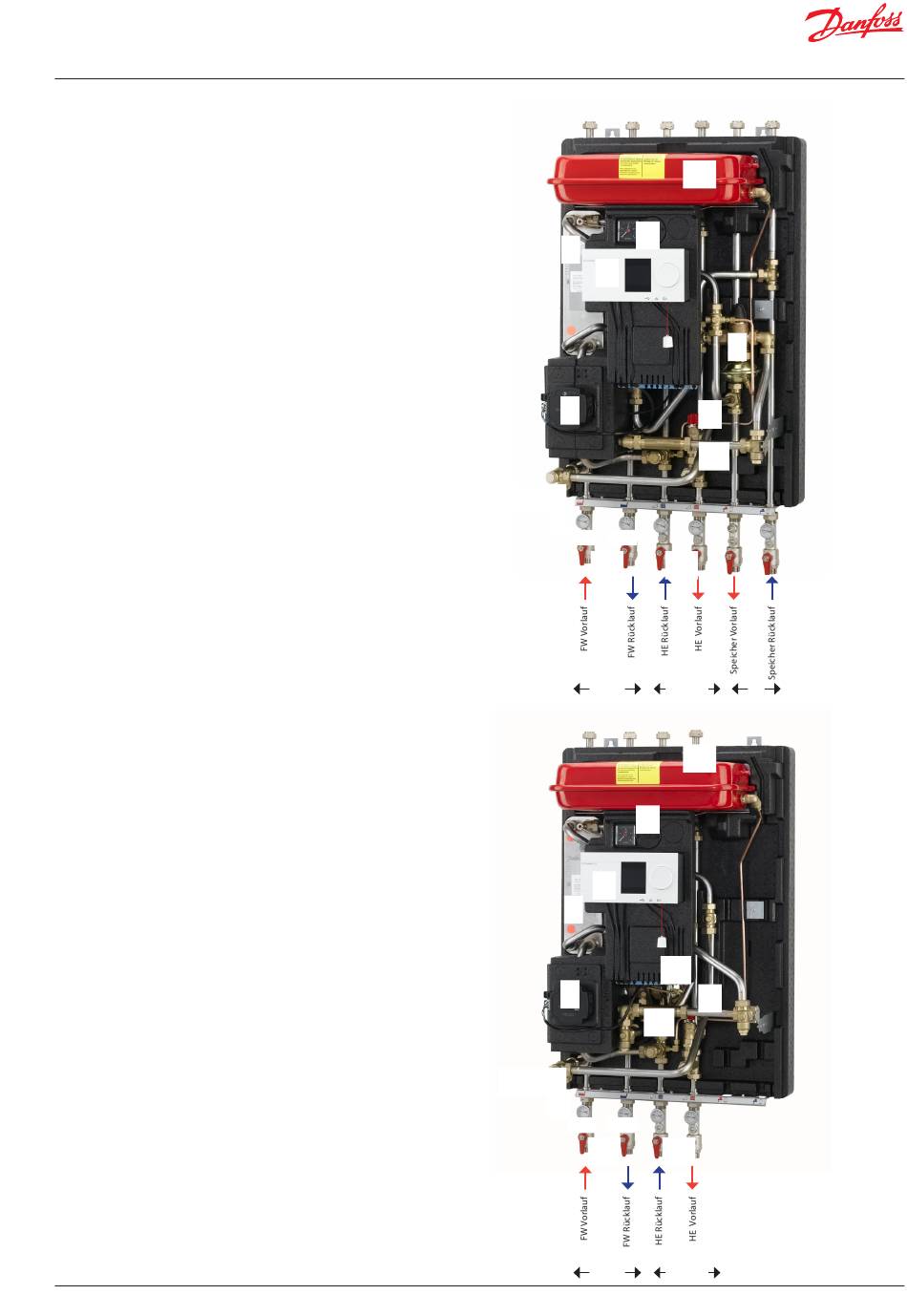

VXi Solo HWP
1.
Plattenwärmeübertrager HE
4.
Differenzdruckregler mit Volumenstrombegrenzung AVPB-F
5.
Schmutzfänger
7A
Kugelhahn ¾ AG/AG 120 mm für Therm./Mano.
7B
Kugelhahn ¾ IG/AG 120 mm für Thermometer
8.
Umwälzpumpe, HE
11.
Sicherheitsventil, HE
13.
Thermometer
14.
Druckentnahme
15.
Manometer
16.
Ausdehnungsgefäß
23A.
Fühlertasche ½"/10x1, plug M10 für WMZ
23B.
Stopfen ½" mit O-Ring
24.
Passstück für WMZ ¾" x 110 mm
25.
Danfoss Regler ECL 310/A337
Zubehör, - als zusätzliche Ausrüstung erhältlich (Einbau vor Ort).
KFE Hahn - Kode nr. 145H3717
Zum Befüllen und Entleeren 1/4"
VXi Solo H
1.
Plattenwärmeübertrager HE
5.
Schmutzfänger
7A.
Kugelhahn ¾ AG/AG 120 mm für Therm./Mano.
7B.
Kugelhahn ¾ IG/AG 120 mm für Thermometer
8.
Umwälzpumpe, HE
11.
Sicherheitsventil, HE
13.
Thermometer
14.
Druckentnahme
15.
Manometer
16.
Ausdehnungsgefäß
23A.
Fühlertasche ½"/10x1, plug M10 für WMZ
23B.
Stopfen ½" mit O-Ring
24.
Passstück für WMZ ¾" x 110 mm
25.
Danfoss Regler ECL 310/A230
30.
Kombiventil Danfoss AVQM
Zubehör, - als zusätzliche Ausrüstung erhältlich (Einbau vor Ort).
KFE Hahn - Kode nr. 145H3717
Zum Befüllen und Entleeren 1/4"
VI.JV.R1.03
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
23A+B
23A+B
16
15
1
25
8
11
24
13
14
14
7B
7A
Primâr
Sekundär
16
15
25
1
30
8
11
24
13
14
14
7A
7B
Primâr
Sekundär
© Danfoss | Produced by Danfoss Redan A/S | 2015.10 | 7
