10. ELEKTRISCHER ANSCHLUSS

Elektrischer Anschluss
Der elektrische Anschluss der Fernwärmestation darf nur von au-
torisiertem Personal durchgeführt werden.
Die Station muss an eine Netzversorgung mit 230 VAC angeschlos-
sen werden.
Die Stromversorgung/der Anschluss muss gemäß den geltenden
Vorschriften und Anweisungen eingerichtet/vorgenommen werden.
Die Fernwärmestation muss an einen externen Schalter angeschlos-
sen werden, sodass sie für Wartungs-, Reinigungs und Reparaturar-
beiten oder bei Notfällen vom Netz getrennt werden kann.
Nicht vergessen, Potentialausgleich gemäß den geltenden loka-
len Vorschriften zu etablieren.
Die Akva Lux II VXi und VXi Solo werden Werkseitig mit Danfoss ECL
Comfort 210 oder 310 Regler geliefert.
Motorstellventil und Fühler sind in der Station montiert og der
Regler ist in der Konsole oben in der Station eingebaut.
Die Station ist werksseitig fertig verdrahtet.
Elektrische Verbindungen zwischen Regler, Pumpe(n), Fühler und
Stellantrieb(en) sind hergestellt.

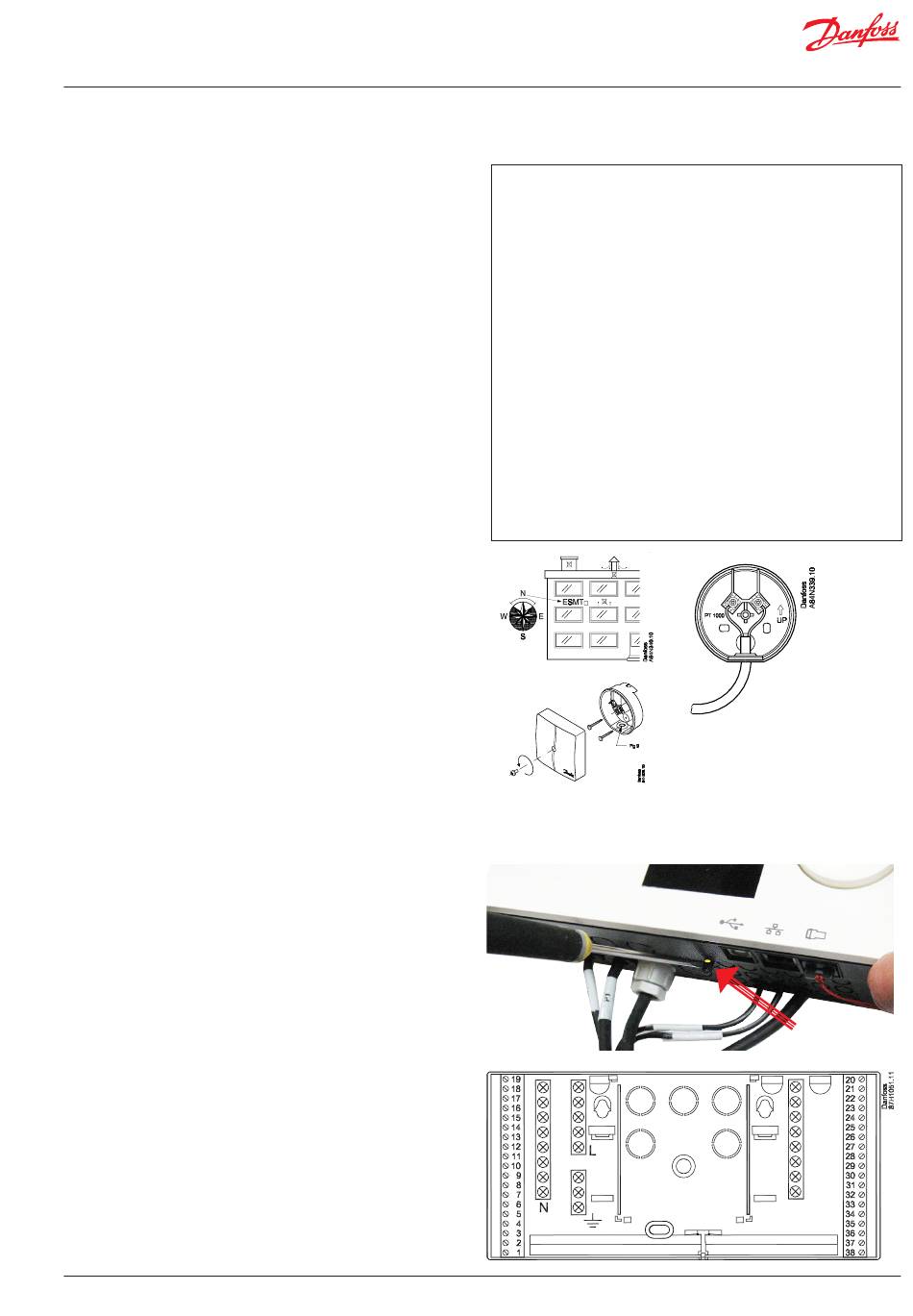

Einbau des Außenfühlers (ESMT)
Der Außentemperaturfühler wird mit der Fernwärmestation separat
geliefert. Er muss vor Ort wie in den Abbildungen rechts gezeigt
eingebaut werden.
Installieren Sie den Fühler immer auf der kältesten Seite des Gebäu-
des (in der Regel im Norden).
Er darf keiner Morgensonne ausgesetzt werden. Zudem darf er nicht
über Fenster, Türen, Lüftungskanäle und Balkone, unter Dächern
und in der Nähe einer anderen Wärmequelle eingebaut werden.
Einbauhöhe: ca. 2,5 m über Grund
Temperaturbereich: -50 bis 50 °C
Elektrischer Anschluss
Die Kabel können in beliebiger Reihenfolge an den Fühler angeschlos-
sen werden.
Anschlusskabel: 2 x 0,4 bis 1,5 mm²
Anschluß für ECL 210 / 310
Schließen Sie die Kabelenden and die gemeinsame Erdungsklemme
(30) und Klemme 29 des ECL-Reglers an.
Zugriff zum ECL Sockel
Um den Regler aus dem Sockel auszubauen für Anschluss des
Außentemperaturfühlers oder dergleichen, ist der
Sicherungsstift mit Hilfe eines Schraubenziehers herauszuziehen
bis eine gelbe Linie auf dem Stift sichtbar ist.
Das Verriegeln und Entriegeln lässt sich am einfachsten unter
Zuhilfenahme eines Schraubendrehers als Hebel durchführen.
VI.JV.R1.03
Akva Lux II VXi, VXi Solo HWP, VXi Solo H
Regler ECL 210/310
Spannungsversorgung:
Toleranzbereich der
Versorgungsspannung:
Leistungsaufnahme:
Belastung der Relaisausgänge: 4(2) A - 230 V a.c
Belastung der Triac-Ausgänge: 0,2 A - 230 V a.c.
Stellantrieb AMV13 / AMV 150
Spannungsversorgung:
Leistungsaufnahme:
Für weitere Informationen siehe bitte beigelegte Anleitung.
Pumpe UPM3 AUTO L
Spannungsversorgung:
Schutzart:
Leistungsaufnahme:
Für weitere Informationen siehe bitte beigelegte Anleitung für die
Pumpe.
ECL Comfort 210 bundpart
230 V a.c. - 50 Hz
207 bis 244 V a.c. (IEC 60038)
5 VA
230 V a.c. - 50 Hz
2 / 8 VA
230 V a.c. - 50 Hz
IP44
Max. 52 Watt
© Danfoss | Produced by Danfoss Redan A/S | 2015.10 | 15
Lock / pin
Common ground
terminal
