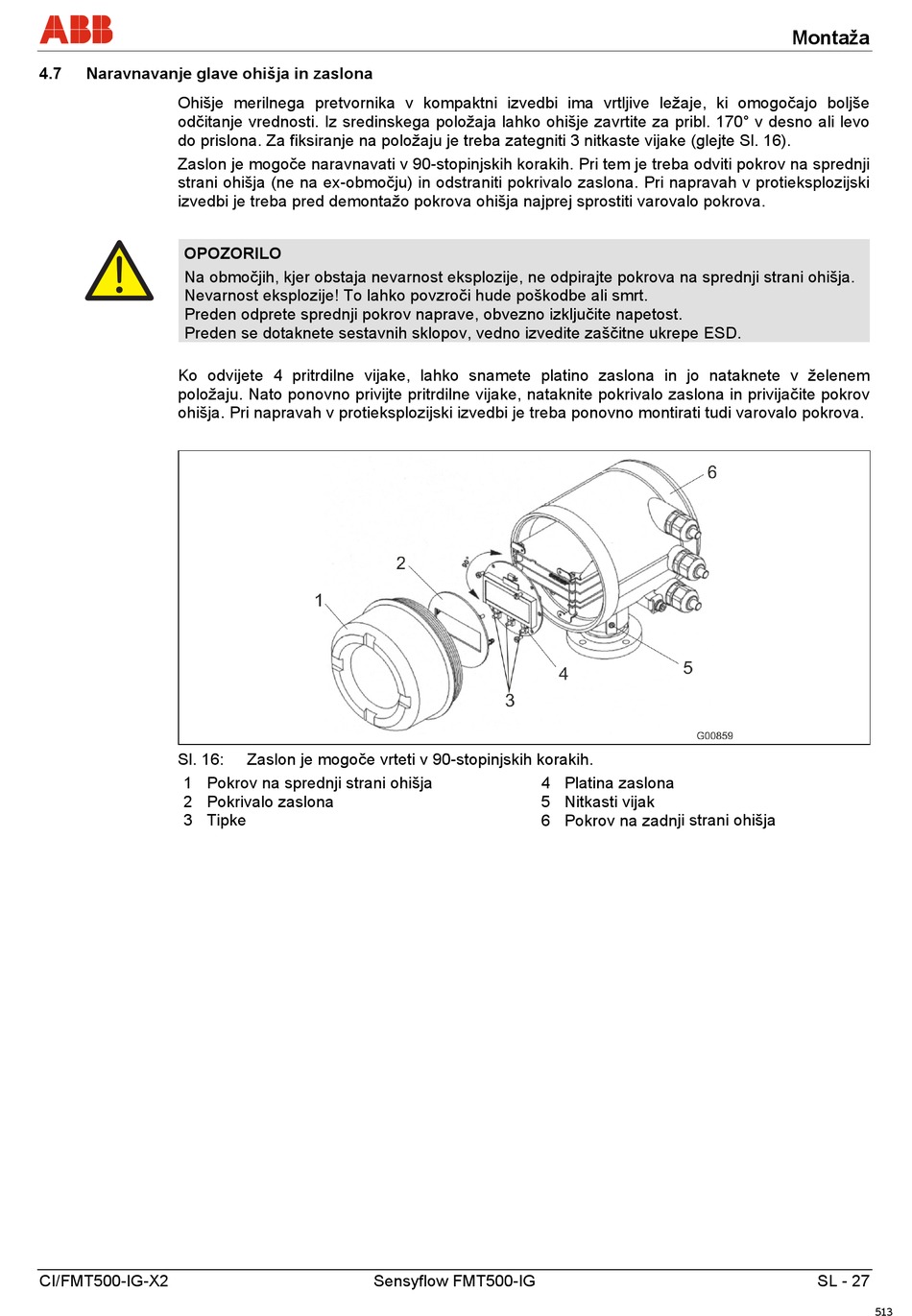

4.7 Naravnavanje glave ohišja in zaslona
Ohišje merilnega pretvornika v kompaktni izvedbi ima vrtljive ležaje, ki omogočajo boljše
odčitanje vrednosti. Iz sredinskega položaja lahko ohišje zavrtite za pribl. 170° v desno ali levo
do prislona. Za fiksiranje na položaju je treba zategniti 3 nitkaste vijake (glejte Sl. 16).
Zaslon je mogoče naravnavati v 90-stopinjskih korakih. Pri tem je treba odviti pokrov na sprednji
strani ohišja (ne na ex-območju) in odstraniti pokrivalo zaslona. Pri napravah v protieksplozijski
izvedbi je treba pred demontažo pokrova ohišja najprej sprostiti varovalo pokrova.
OPOZORILO
Na območjih, kjer obstaja nevarnost eksplozije, ne odpirajte pokrova na sprednji strani ohišja.
Nevarnost eksplozije! To lahko povzroči hude poškodbe ali smrt.
Preden odprete sprednji pokrov naprave, obvezno izključite napetost.
Preden se dotaknete sestavnih sklopov, vedno izvedite zaščitne ukrepe ESD.
Ko odvijete 4 pritrdilne vijake, lahko snamete platino zaslona in jo nataknete v želenem
položaju. Nato ponovno privijte pritrdilne vijake, nataknite pokrivalo zaslona in privijačite pokrov
ohišja. Pri napravah v protieksplozijski izvedbi je treba ponovno montirati tudi varovalo pokrova.
Sl. 16:
1 Pokrov na sprednji strani ohišja
2 Pokrivalo zaslona
3 Tipke
CI/FMT500-IG-X2
Zaslon je mogoče vrteti v 90-stopinjskih korakih.
Sensyflow FMT500-IG
4 Platina zaslona
5 Nitkasti vijak
6 Pokrov na zadnji strani ohišja
