5.1.1 Παραδείγματα σύνδεσης περιφέρειας (επικοινωνία αναλογική / HART)
Ενεργή έξοδος συνεχούς ρεύματος
Ψηφιακές είσοδοι

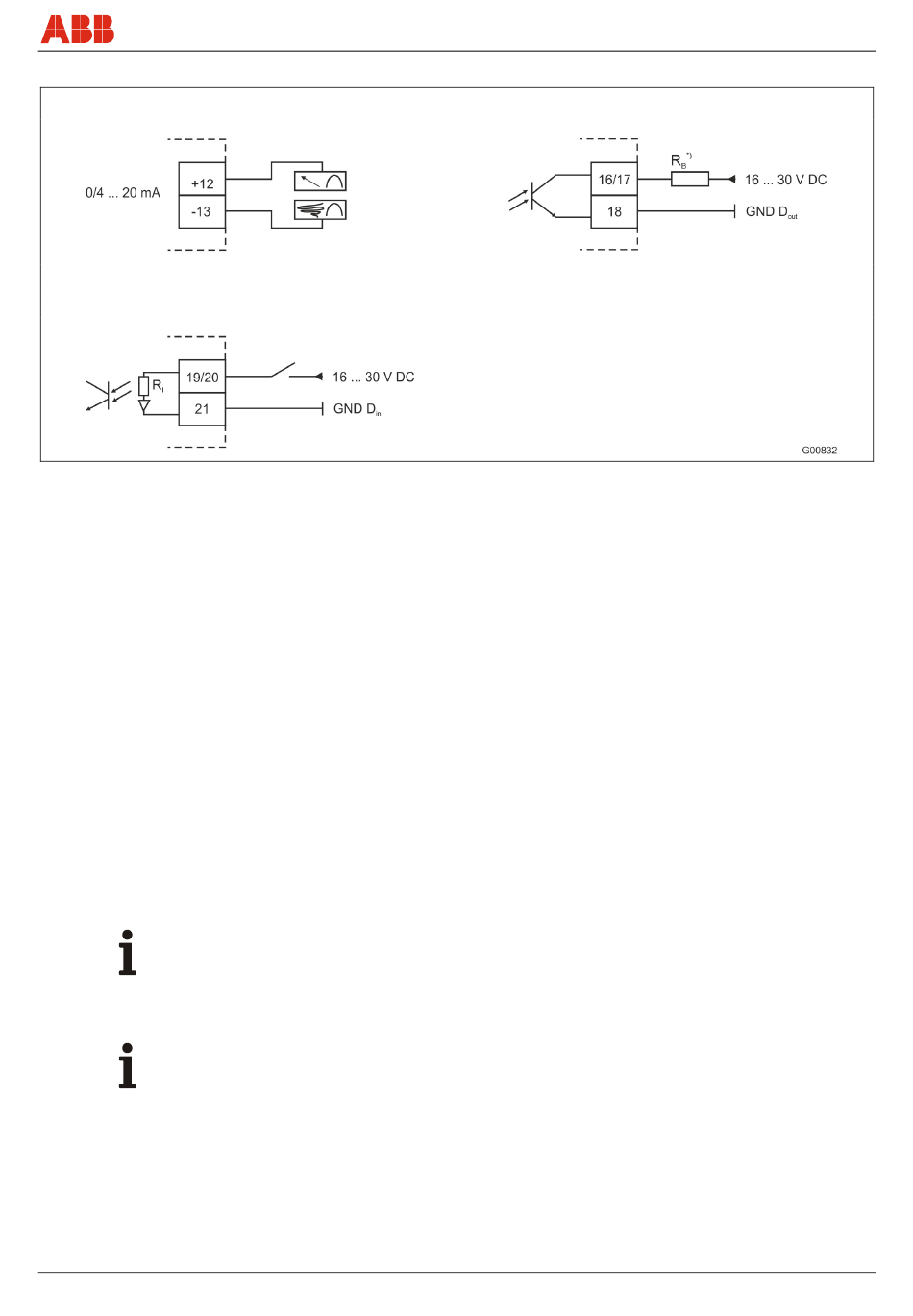

Εικ. 18
Ενεργή έξοδος συνεχούς ρεύματος
Η αναλογική έξοδος mA διαθέτει δυνατότητα HART, εάν είναι διαμορφωμένη ως «έξοδος
4 έως 20 mA».
Παθητικές ψηφιακές έξοδοι, οπτοζεύκτης
Οι παθητικές ψηφιακές έξοδοι D
(βλέπε Εικ. 18). Χρησιμεύουν ως δυαδική επαφή, καθώς και ως έξοδος παλμού και συχνότητας.
Το μέγιστο ρεύμα πρέπει να περιοριστεί μέσω της αντίστασης σειράς R
Για την ψηφιακή έξοδο 1 πρέπει να συνδεθούν οι ακροδέκτες 16 (D
σύμφωνα με το προηγούμενο διάγραμμα. Για την ψηφιακή έξοδο 2 πρέπει να χρησιμοποιηθούν
οι ακροδέκτες 17 και 18. Ως πηγή τάσης για το κύκλωμα Open-Collector μπορεί να
χρησιμοποιηθεί η τάση 24 V που εφαρμόζεται στους ακροδέκτες 14 και 15.
Ψηφιακές είσοδοι
Οι ψηφιακές είσοδοι χρησιμεύουν για την αλλαγή χαρακτηριστικής καμπύλης στη συσκευή ή για
τον έλεγχο του ολοκληρωτή.
Ένα σήμα εισόδου 24 V μπορεί να οριστεί ως «ΥΨΗΛΟ» ή «ΧΑΜΗΛΟ», αναλόγως της
πολικότητας του D
ΣΗΜΑΝΤΙΚΟ (ΥΠΟ∆ΕΙΞΗ)
Η περιοχή σύνδεσης των εκδόσεων με αντιεκρηκτική προστασία σύμφωνα με τα πρότυπα
ATEX, Ζώνη 0 / 1 / 21 και FM περιγράφεται στο κεφάλαιο „Τεχνικά στοιχεία Ex" στη σελίδα
50.
ΣΗΜΑΝΤΙΚΟ (ΥΠΟ∆ΕΙΞΗ)
∆εν είναι δυνατή η λειτουργία του Sensyflow FMT500-IG σε πολυτερματική σύνδεση (Multi-
drop) ή σε κατάσταση ριπής (Burst).
CI/FMT500-IG-X2
∆υνατότητα χρήσης ως έξοδος συχνότητας, παλμού ή ζεύξης
*) R
B
1 και D
out
1 και D 2.
in in
Sensyflow FMT500-IG
Παθητικές ψηφιακές έξοδοι, οπτοζεύκτης
≤ U / I
ce ce
2 πρέπει να συνδέονται ως έξοδοι Open-Collector
out
Ηλεκτρικές συνδέσεις
σε 100 mA.
B
1) και 18 (GND D
out
EL - 31
)
out
