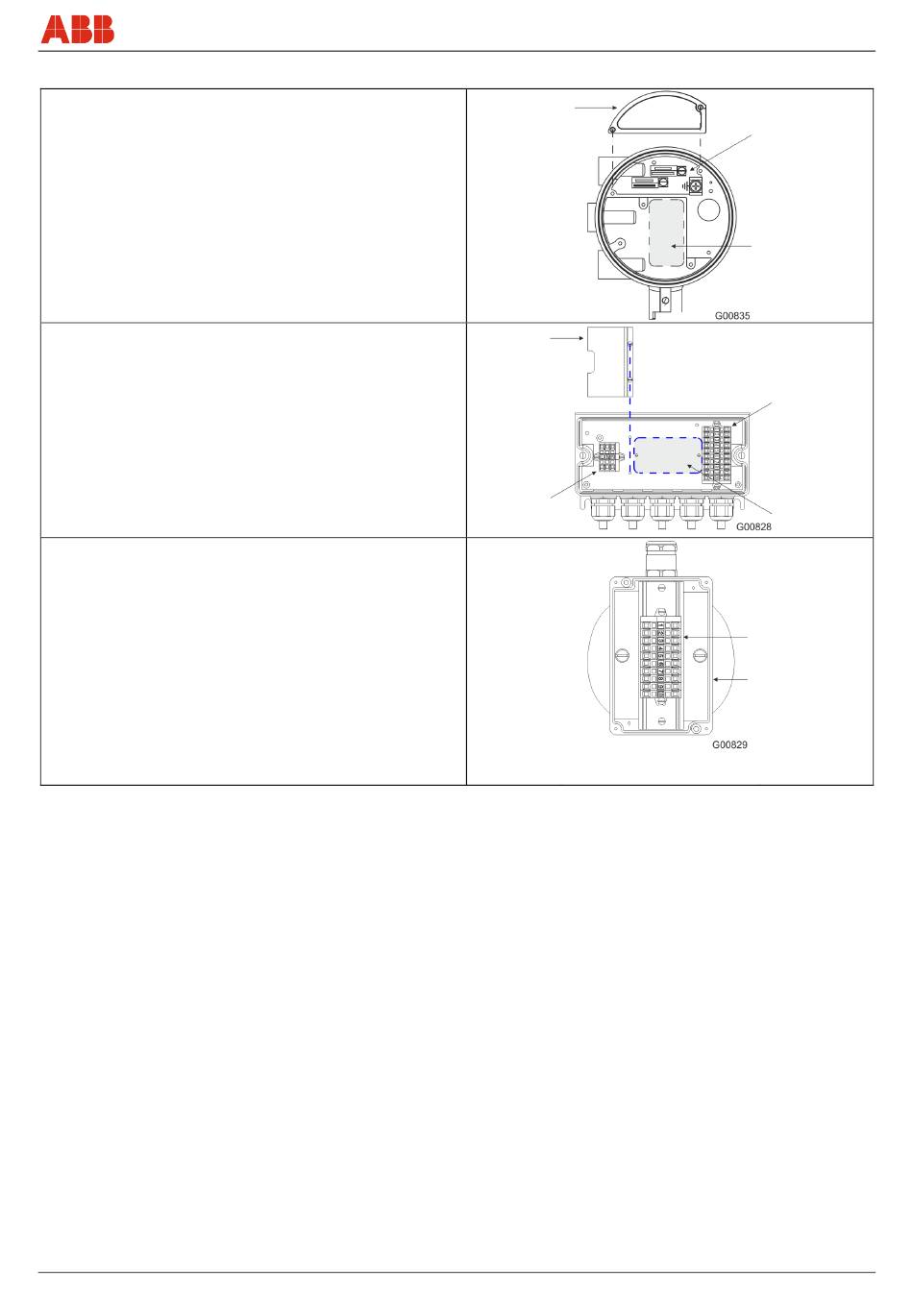

5.2 Vyhotovenia do výbušného prostredia podľa ATEX a FM
Merací prevodník, kompaktná konštrukcia
L / + fáza / + svorka
N / - nulový vodič / - svorka
PA vyrovnanie potenciálu
Univerzálny zdroj 110 ... 230 V AC / DC ± 10 %, 20 VA 48 ... 62 Hz,
U max = 250 V alebo
nízkonapäťový zdroj 24 V AC / DC ± 20 %, 20 VA 48 ... 62 Hz, U max =
29 V
Druh ochrany napájacej prípojky Ex e (ATEX), XP (FM)
Pred otvorením veka pripájacieho priestoru odstráňte poistku veka a po
zatvorení veka poistku znova namontujte.
Merací prevodník, oddelená konštrukcia
L / + fáza / + svorka
N / - nulový vodič / - svorka
PE Uzemnenie
Univerzálny zdroj 110 ... 230 V AC / DC ± 10 %, 20 VA 48 ... 62 Hz,
U max = 250 V alebo
Nízkonapäťový zdroj 24 V AC / DC ± 20 %, 20 VA 48 ... 62 Hz, U max =
29 V
Káblové spojenie 1:1 od svorkovnice meracieho prevodníka k
svorkovnici meracieho snímača, svorky 1 ... 10 (svorka 6 neobsadená).
Druh ochrany prípojky meracieho snímača Ex ia (ATEX), IS (FM)
Merací snímač - oddelená konštrukcia
Druh ochrany Ex ia (ATEX), IS (FM)
Merací snímač svorka 1 ... 10
Kábel min. 9 žíl
min. 0,5 mm 2 AWG 20
Minimálny prierez
Max. dĺžka kábla 25 m (82 ft)
Káblové spojenie 1:1 od svorkovnice meracieho prevodníka k
svorkovnici meracieho snímača, svorky 1 ... 10 (svorka 6 neobsadená).
CI/FMT500-IG-X2
Kryt svoriek
Kryt
svoriek
Napájanie
Sensyflow FMT500-IG
Elektrické prípojky
Napájanie
Analógový / HART
alebo PROFIBUS
modul
Svorkovnica
meracieho
snímača
Analógový / HA
RT alebo
PROFIBUS
modul
Svorkovnica
meracieho
snímača
Pripájacia
skrinka
