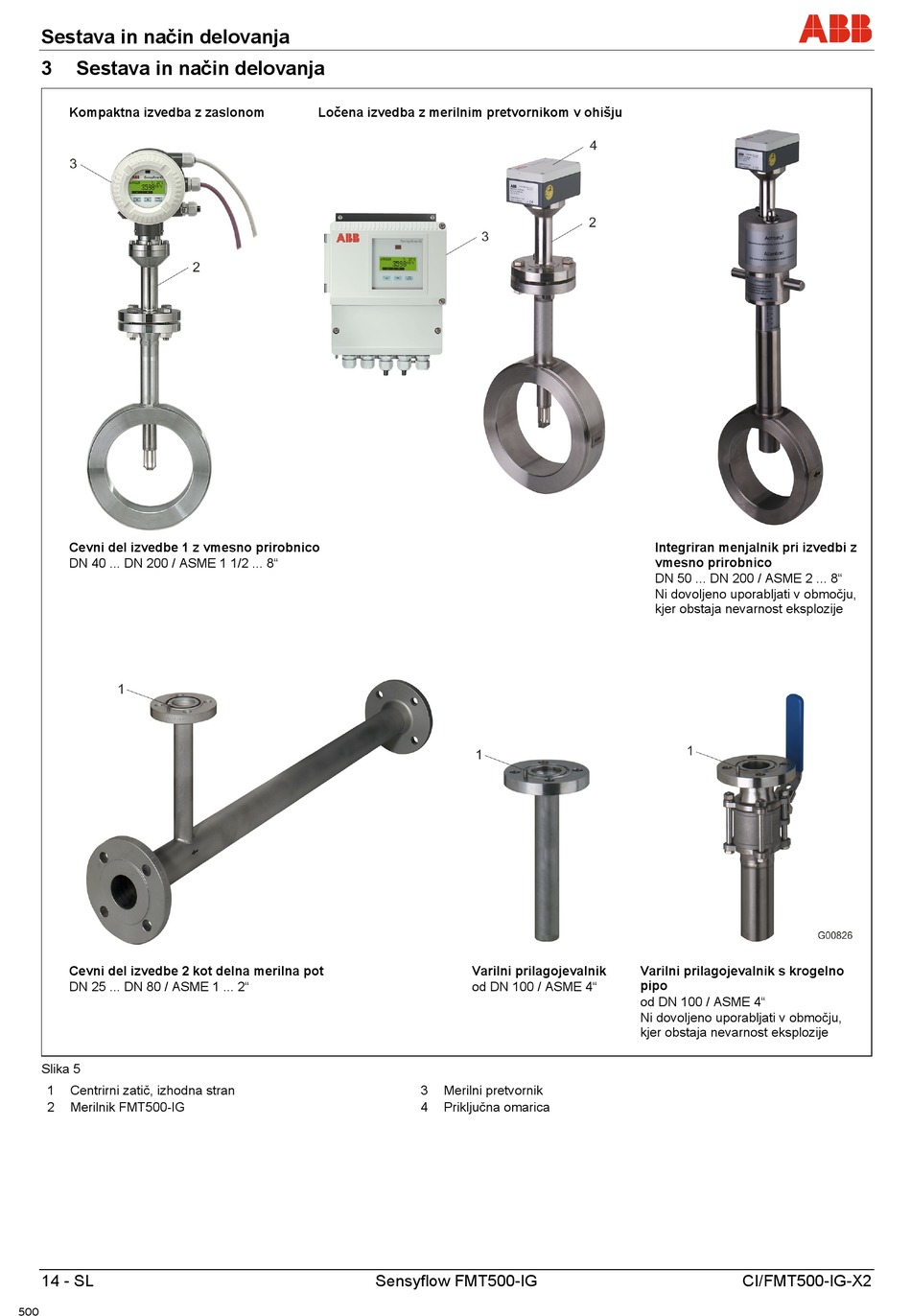

Sestava in način delovanja
3 Sestava in način delovanja
Kompaktna izvedba z zaslonom
Cevni del izvedbe 1 z vmesno prirobnico
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
Cevni del izvedbe 2 kot delna merilna pot
DN 25 ... DN 80 / ASME 1 ... 2"
Slika 5
1 Centrirni zatič, izhodna stran
2 Merilnik FMT500-IG
14 - SL
500
Ločena izvedba z merilnim pretvornikom v ohišju
Varilni prilagojevalnik
od DN 100 / ASME 4"
3 Merilni pretvornik
4 Priključna omarica
Sensyflow FMT500-IG
Integriran menjalnik pri izvedbi z
vmesno prirobnico
DN 50 ... DN 200 / ASME 2 ... 8"
Ni dovoljeno uporabljati v območju,
kjer obstaja nevarnost eksplozije
Varilni prilagojevalnik s krogelno
pipo
od DN 100 / ASME 4"
Ni dovoljeno uporabljati v območju,
kjer obstaja nevarnost eksplozije
CI/FMT500-IG-X2
