Bedienung
8 Bedienung
8.1 Menünavigation
Die lokale Bedienung erfolgt über das Grafik-Display (120 x 32 Pixel) und 3 Tasten, die per
Magnetstift geschaltet werden.
In der Niederspannungsversion können nach Entfernen des Frontdeckels und des Display-
Abdeckrahmens auch die Drucktasten zur Parametrierung verwendet werden (siehe Abb. 16).
GEFAHR
Beim Öffnen des frontseitigen Gehäusedeckels im explosionsgefährdeten Bereich besteht
Explosionsgefahr.
Dadurch kann es zu schweren Verletzungen oder Tod kommen.
Zur Parametrierung ausschließlich Magnetstift benutzen.
ACHTUNG - Beschädigung von Bauteilen!
Vor Berühren der Baugruppen immer ESD-Schutzmaßnahmen treffen.

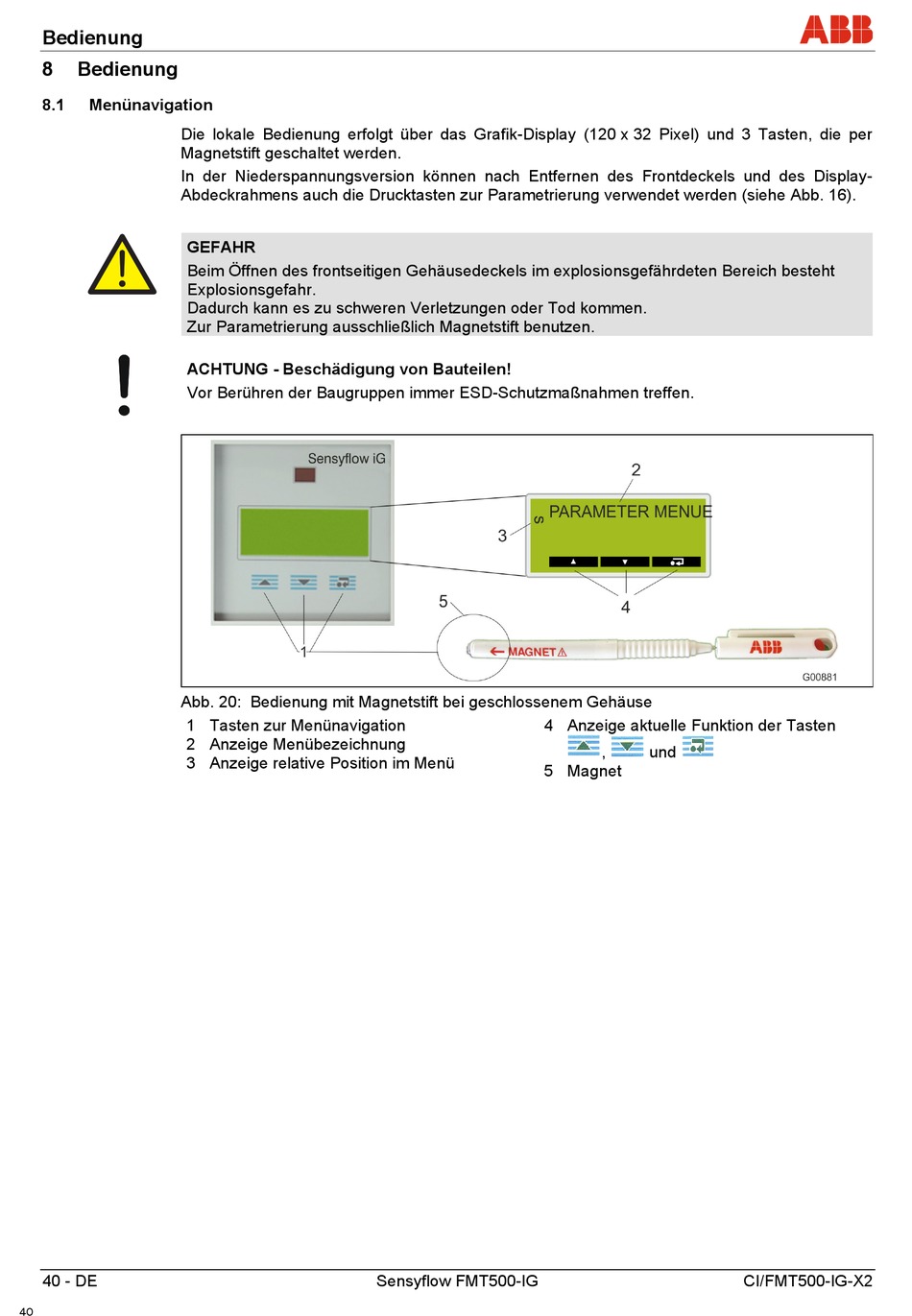

Abb. 20: Bedienung mit Magnetstift bei geschlossenem Gehäuse
1 Tasten zur Menünavigation
2 Anzeige Menübezeichnung
3 Anzeige relative Position im Menü
40 - DE
40
4 Anzeige aktuelle Funktion der Tasten
5 Magnet
Sensyflow FMT500-IG
, und
