5 Ηλεκτρικές συνδέσεις
Το Sensyflow FMT500-IG είναι ένα θερμικό ροόμετρο μάζας αερίου, τεχνολογίας τετράκλωνου
καλωδίου, το οποίο παρέχεται με αναλογική έξοδο με δυνατότητα 0/4 έως 20 mA HART και
διαθέτει από δύο ψηφιακές εισόδους και εξόδους.
Για τη σύνδεση στις εκδόσεις Standard και Ζώνη 2/22, πρέπει να ληφθούν υπόψη τα
παρακάτω.
Για τη σύνδεση σύμφωνα με το πρότυπο ATEX για τη Ζώνη 0 / 1 / 21 και FM πρέπει να
ληφθούν υπόψη τα σχέδια και οι υποδείξεις ασφαλείας στο κεφάλαιο „Εκδόσεις για περιοχές
όπου υπάρχει κίνδυνος έκρηξης σύμφωνα με τα ATEX και FM" στη σελίδα 50.
ΠΡΟΕΙ∆ΟΠΟΊΗΣΗ
Εάν ανοίξετε το πίσω κάλυμμα του περιβλήματος και το κάλυμμα του μπλοκ ακροδεκτών
τροφοδοσίας υπό τάση, μπορεί να προκληθεί ηλεκτροπληξία. Υπάρχει κίνδυνος πρόκλησης
σοβαρών τραυματισμών ή θανάτου. Θέστε τη συσκευή εκτός τάσης.
ΣΗΜΑΝΤΙΚΌ (ΥΠΌ∆ΕΙΞΗ)
Πριν τη συρμάτωση για την τροφοδοσία τάσης, πρέπει να έχει ολοκληρωθεί η συρμάτωση για
το σήμα.

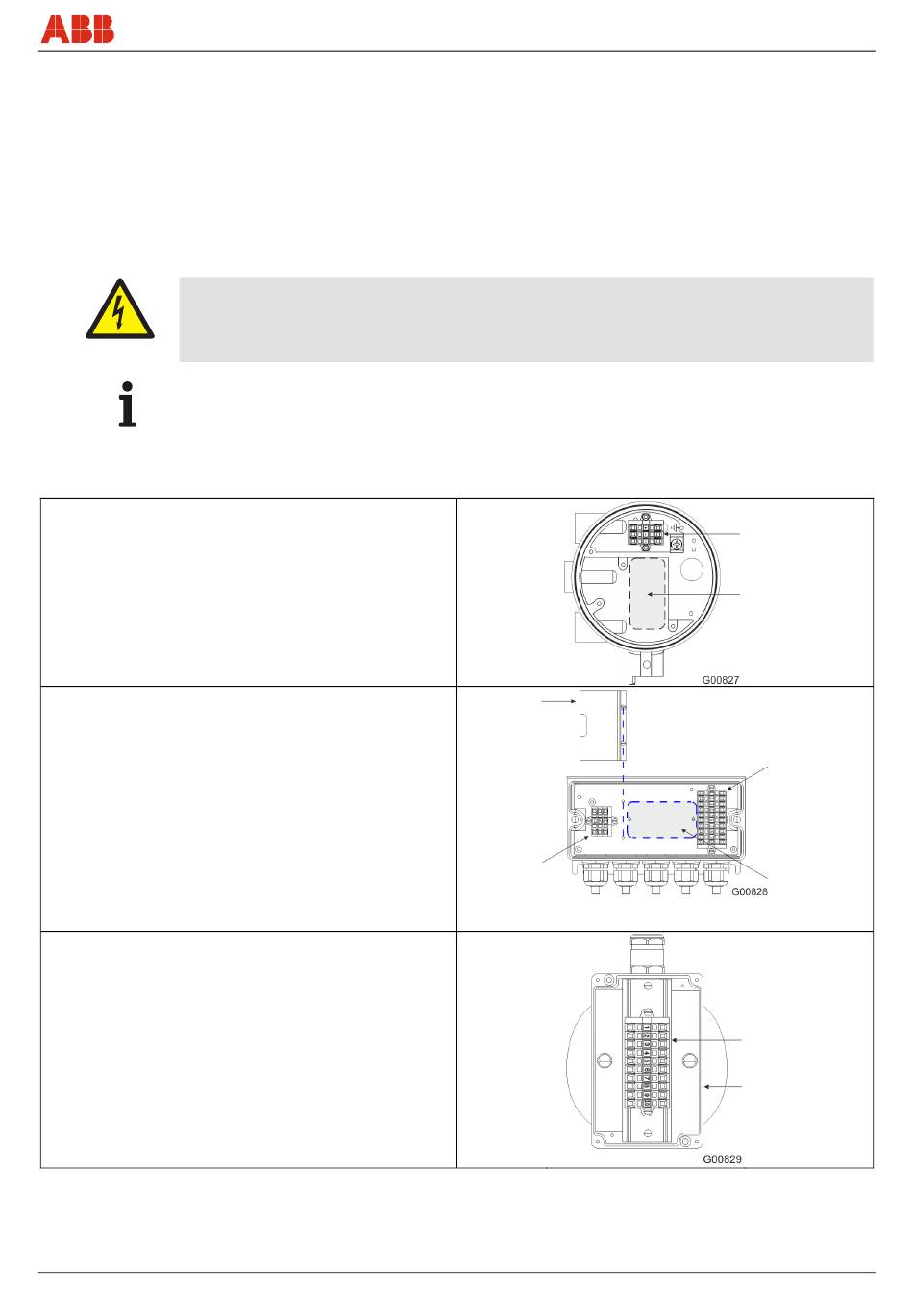

5.1 Έκδοση Standard και Ζώνη 2/22
Μετατροπέας μέτρησης συμπαγούς σχεδίασης
L / + φάση / + ακροδέκτης
N / - ουδέτερος αγωγός / - ακροδέκτης
PE Γείωση
Τροφοδοτικό ευρέως φάσματος 110 ... 230 V AC / DC ± 10 %
ή
Τροφοδοτικό χαμηλής τάσης 24 V AC / DC ± 20 %
Μετατροπέας μέτρησης αποσπώμενης σχεδίασης
L / + φάση / + ακροδέκτης
N / - ουδέτερος αγωγός / - ακροδέκτης
PE Γείωση
Τροφοδοτικό ευρέως φάσματος 110 ... 230 V AC / DC ± 10 %
ή
Τροφοδοτικό χαμηλής τάσης 24 V AC / DC ± 20 %
Καλωδιακή σύνδεση 1:1 από την πλακέτα ακροδεκτών μετατροπέα
μέτρησης στην πλακέτα ακροδεκτών αισθητήρα τιμών μέτρησης,
ακροδέκτες 1 ... 10 (ο ακροδέκτης 6 δεν είναι αντιστοιχισμένος).
Αισθητήρας τιμών μέτρησης αποσπώμενης σχεδίασης
Αισθητήρας τιμών μέτρησης Ακροδέκτης 1 ... 10
Καλώδιο
Ελάχιστη διατομή
Μέγ. μήκος καλωδίου
Καλωδιακή σύνδεση 1:1 από την πλακέτα ακροδεκτών μετατροπέα
μέτρησης στην πλακέτα ακροδεκτών αισθητήρα τιμών μέτρησης,
ακροδέκτες 1 ... 10 (ο ακροδέκτης 6 δεν είναι αντιστοιχισμένος).
Η θωράκιση καλωδίου πρέπει να εφαρμοστεί από τη μια πλευρά στον
μεταλλικό στυπιοθλίπτη του κιβωτίου σύνδεσης.
CI/FMT500-IG-X2
τουλάχ. 9 κλώνων
τουλάχ. 0,5 mm 2 AWG 20
50 m (164 ft.)
(25 m [82 ft.] για την έκδοση Ζώνη 2/22
με τη μέθοδο σταθερής απόδοσης)
Sensyflow FMT500-IG
Κάλυμμα
ακροδεκτώ
ν
Τροφοδοσί
α ισχύος
Ηλεκτρικές συνδέσεις
Τροφοδοσία ισχύος
Λειτουργική μονάδα
PROFIBUS ή
αναλογική / HART
Πλακέτα
ακροδεκτών
μετατροπέα
μέτρησης
Λειτουργική
μονάδα
αναλογική /
HART ή
PROFIBUS
Πλακέτα
ακροδεκτών
αισθητήρα τιμών
μέτρησης
Κιβώτιο σύνδεσης
