4 Električni priključki
4.1

Konfekcioniranje in polaganje signalnega kabla in kabla magnetne tuljave

Kabla konfekcionirajte, kot je prikazano na sliki.
Pomembno
Na konce žil namestite cevke!

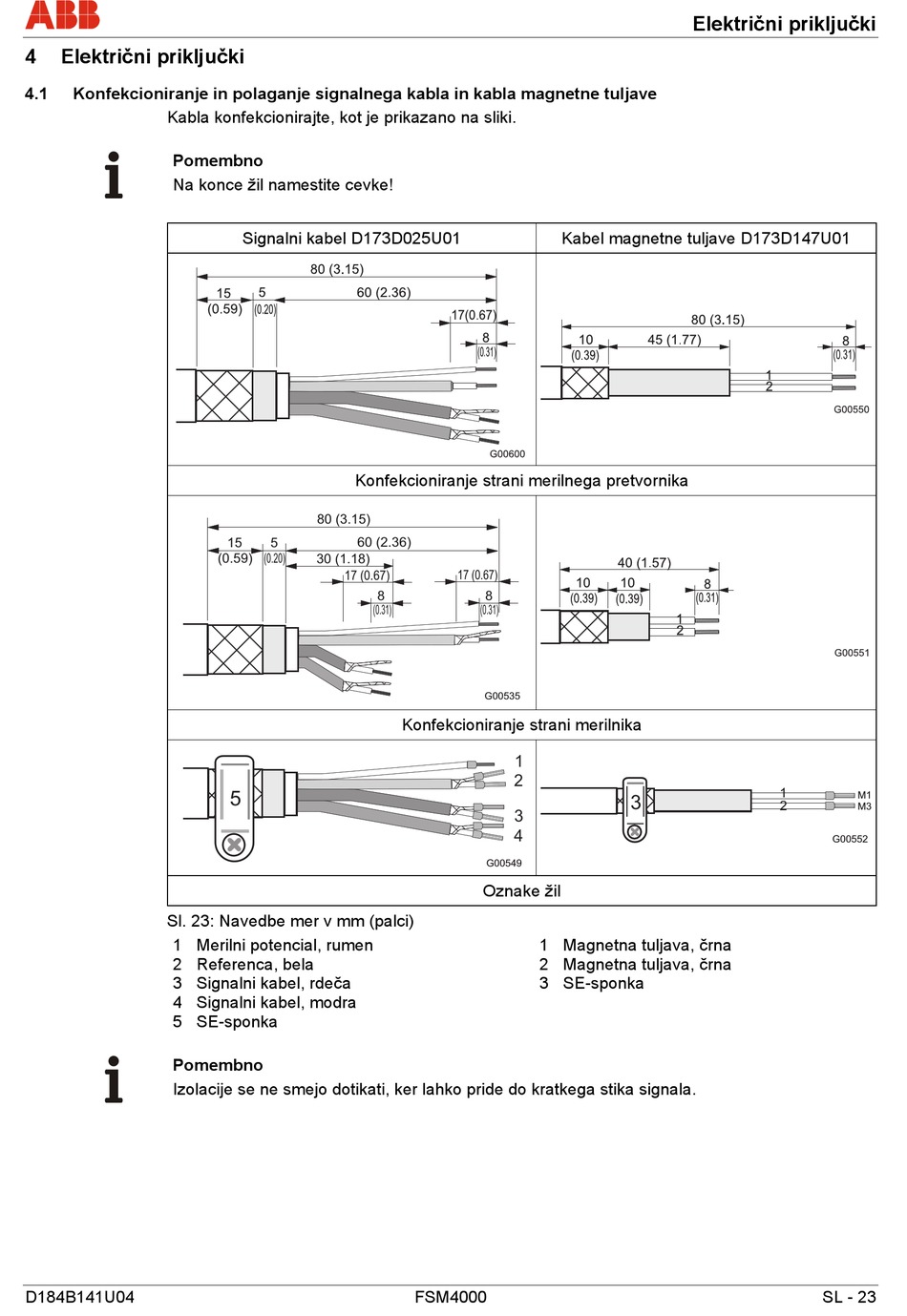

Sl. 23: Navedbe mer v mm (palci)
1 Merilni potencial, rumen
2 Referenca, bela
3 Signalni kabel, rdeča
4 Signalni kabel, modra
5 SE-sponka
Pomembno
Izolacije se ne smejo dotikati, ker lahko pride do kratkega stika signala.
D184B141U04
Signalni kabel D173D025U01
Konfekcioniranje strani merilnega pretvornika
80 (3.15)
15 5 60 (2.36)
(0.59) (0.20)
30 (1.18)
17 (0.67)
8
(0.31)
5
Kabel magnetne tuljave D173D147U01
17 (0.67)
8
(0.31)
G00535
Konfekcioniranje strani merilnika
1
2
3
4
G00549
Oznake žil
1 Magnetna tuljava, črna
2 Magnetna tuljava, črna
3 SE-sponka
FSM4000
Električni priključki
1
3
2
M1
M3
G00552
