Montáž
4.5.3 Vestavba přivařované verze
Přivařovaná verze výměnného zařízení je k dostání ve 2 konstrukčních délkách:
-
-
Délka snímače měřených hodnot je v obou případech identická a činí h = 425 mm (16,73 inch).
Vestavná hloubka závisí na průměru trubky a musí být vypočtena individuálně.
VÝSTRAHA
Komponenty výměnného zařízení nezkracovat a konstrukčně neměnit.
To může mít za následek nekontrolovaný únik měřicího média.
Přitom může dojít k těžkým úrazům nebo k usmrcení.

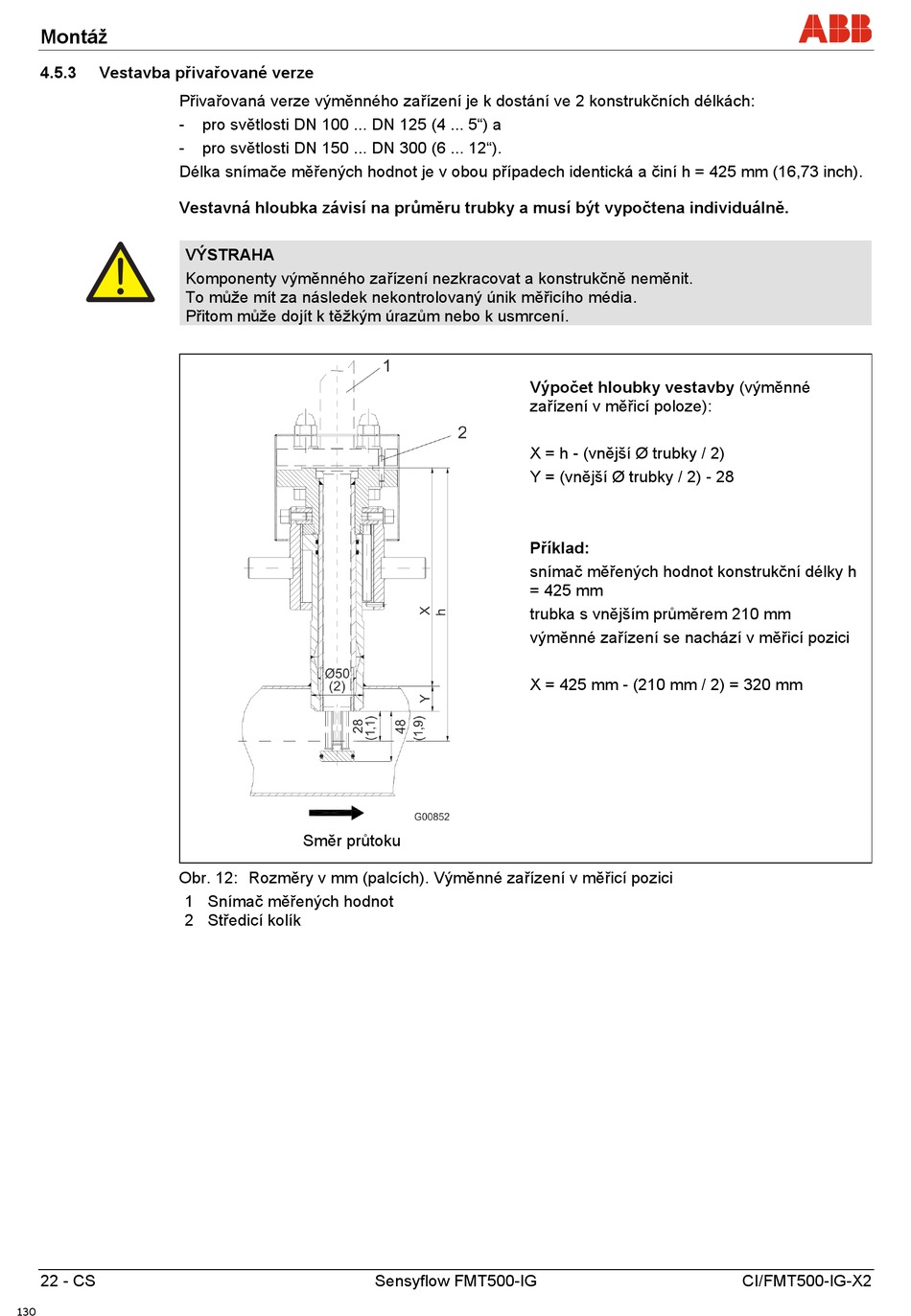

Obr. 12: Rozměry v mm (palcích). Výměnné zařízení v měřicí pozici
1 Snímač měřených hodnot
2 Středicí kolík
22 - CS
130
pro světlosti DN 100 ... DN 125 (4 ... 5") a
pro světlosti DN 150 ... DN 300 (6 ... 12").
Směr průtoku
Výpočet hloubky vestavby (výměnné
zařízení v měřicí poloze):
X = h - (vnější Ø trubky / 2)
Y = (vnější Ø trubky / 2) - 28
Příklad:
snímač měřených hodnot konstrukční délky h
= 425 mm
trubka s vnějším průměrem 210 mm
výměnné zařízení se nachází v měřicí pozici
X = 425 mm - (210 mm / 2) = 320 mm
Sensyflow FMT500-IG CI/FMT500-IG-X2
