4.5.1

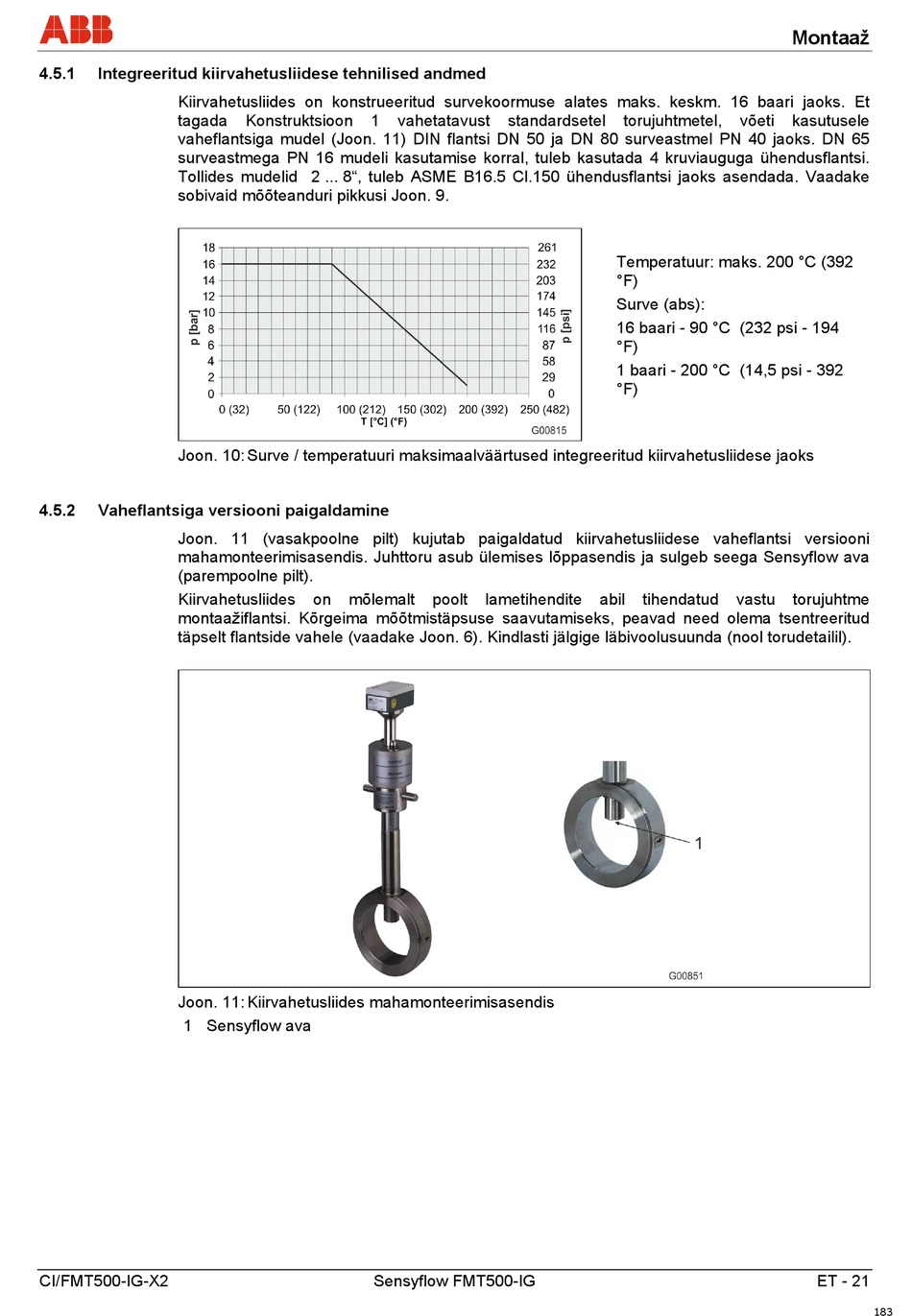

Integreeritud kiirvahetusliidese tehnilised andmed

Kiirvahetusliides on konstrueeritud survekoormuse alates maks. keskm. 16 baari jaoks. Et
tagada
vaheflantsiga mudel (Joon. 11) DIN flantsi DN 50 ja DN 80 surveastmel PN 40 jaoks. DN 65
surveastmega PN 16 mudeli kasutamise korral, tuleb kasutada 4 kruviauguga ühendusflantsi.
Tollides mudelid 2 ... 8", tuleb ASME B16.5 Cl.150 ühendusflantsi jaoks asendada. Vaadake
sobivaid mõõteanduri pikkusi Joon. 9.
Joon. 10: Surve / temperatuuri maksimaalväärtused integreeritud kiirvahetusliidese jaoks
4.5.2

Vaheflantsiga versiooni paigaldamine

Joon. 11 (vasakpoolne pilt) kujutab paigaldatud kiirvahetusliidese vaheflantsi versiooni
mahamonteerimisasendis. Juhttoru asub ülemises lõppasendis ja sulgeb seega Sensyflow ava
(parempoolne pilt).
Kiirvahetusliides
montaažiflantsi. Kõrgeima mõõtmistäpsuse saavutamiseks, peavad need olema tsentreeritud
täpselt flantside vahele (vaadake Joon. 6). Kindlasti jälgige läbivoolusuunda (nool torudetailil).
Joon. 11: Kiirvahetusliides mahamonteerimisasendis
1 Sensyflow ava
CI/FMT500-IG-X2
Konstruktsioon 1 vahetatavust
on mõlemalt
Sensyflow FMT500-IG
standardsetel
poolt lametihendite abil
torujuhtmetel, võeti
Temperatuur: maks. 200 °C (392
°F)
Surve (abs):
16 baari - 90 °C (232 psi - 194
°F)
1 baari - 200 °C (14,5 psi - 392
°F)
tihendatud vastu
Montaaž
kasutusele
torujuhtme
ET - 21
