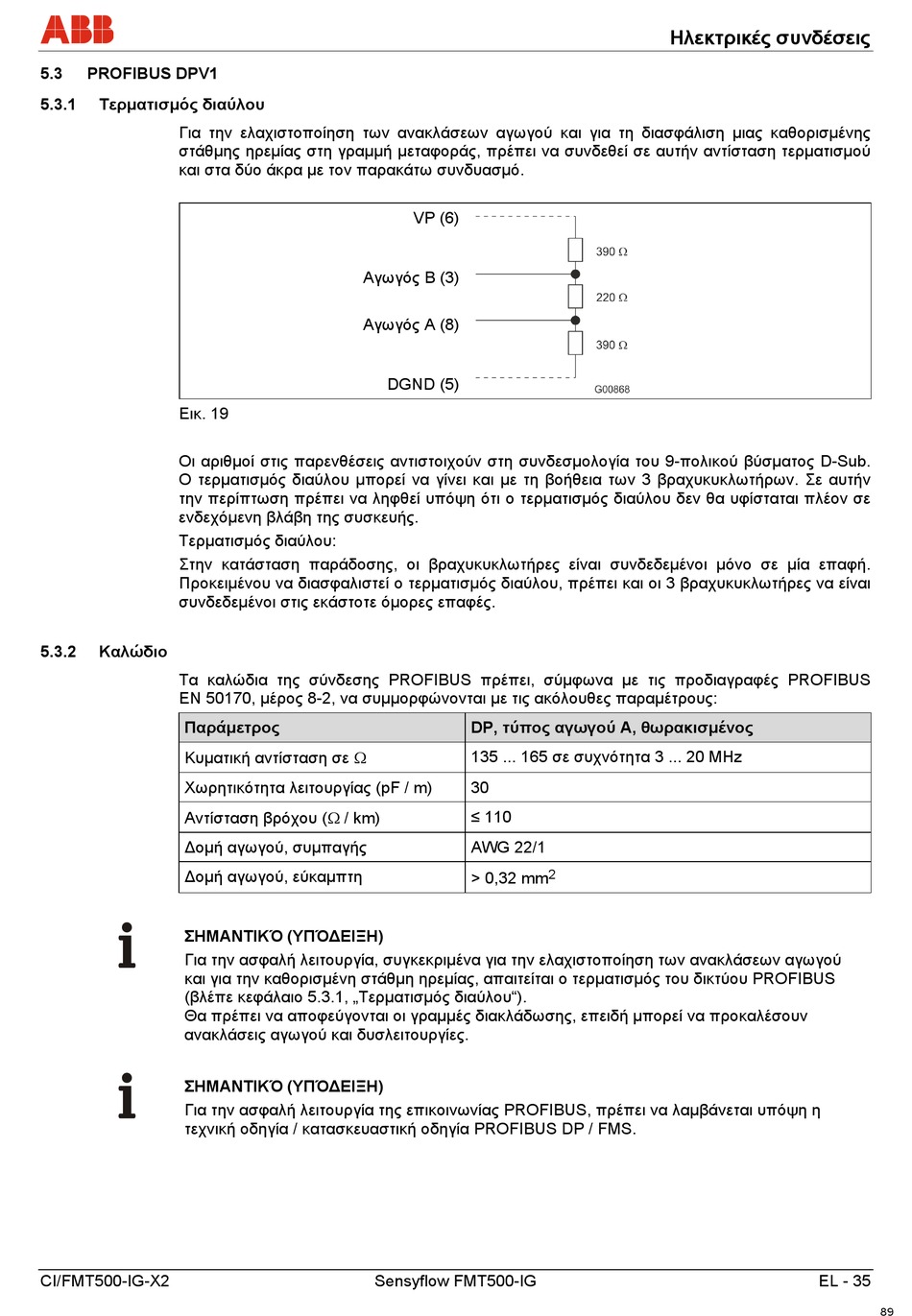

5.3

PROFIBUS DPV1

5.3.1 Τερματισμός διαύλου
Για την ελαχιστοποίηση των ανακλάσεων αγωγού και για τη διασφάλιση μιας καθορισμένης
στάθμης ηρεμίας στη γραμμή μεταφοράς, πρέπει να συνδεθεί σε αυτήν αντίσταση τερματισμού
και στα δύο άκρα με τον παρακάτω συνδυασμό.
Εικ. 19
Οι αριθμοί στις παρενθέσεις αντιστοιχούν στη συνδεσμολογία του 9-πολικού βύσματος D-Sub.
Ο τερματισμός διαύλου μπορεί να γίνει και με τη βοήθεια των 3 βραχυκυκλωτήρων. Σε αυτήν
την περίπτωση πρέπει να ληφθεί υπόψη ότι ο τερματισμός διαύλου δεν θα υφίσταται πλέον σε
ενδεχόμενη βλάβη της συσκευής.
Τερματισμός διαύλου:
Στην κατάσταση παράδοσης, οι βραχυκυκλωτήρες είναι συνδεδεμένοι μόνο σε μία επαφή.
Προκειμένου να διασφαλιστεί ο τερματισμός διαύλου, πρέπει και οι 3 βραχυκυκλωτήρες να είναι
συνδεδεμένοι στις εκάστοτε όμορες επαφές.
5.3.2 Καλώδιο
Τα καλώδια της σύνδεσης PROFIBUS πρέπει, σύμφωνα με τις προδιαγραφές PROFIBUS
EN 50170, μέρος 8-2, να συμμορφώνονται με τις ακόλουθες παραμέτρους:
Παράμετρος
Κυματική αντίσταση σε 
Χωρητικότητα λειτουργίας (pF / m)
Αντίσταση βρόχου ( / km)
∆ομή αγωγού, συμπαγής
∆ομή αγωγού, εύκαμπτη
ΣΗΜΑΝΤΙΚΌ (ΥΠΌ∆ΕΙΞΗ)
Για την ασφαλή λειτουργία, συγκεκριμένα για την ελαχιστοποίηση των ανακλάσεων αγωγού
και για την καθορισμένη στάθμη ηρεμίας, απαιτείται ο τερματισμός του δικτύου PROFIBUS
(βλέπε κεφάλαιο 5.3.1, „Τερματισμός διαύλου").
Θα πρέπει να αποφεύγονται οι γραμμές διακλάδωσης, επειδή μπορεί να προκαλέσουν
ανακλάσεις αγωγού και δυσλειτουργίες.
ΣΗΜΑΝΤΙΚΌ (ΥΠΌ∆ΕΙΞΗ)
Για την ασφαλή λειτουργία της επικοινωνίας PROFIBUS, πρέπει να λαμβάνεται υπόψη η
τεχνική οδηγία / κατασκευαστική οδηγία PROFIBUS DP / FMS.
CI/FMT500-IG-X2
VP (6)
Αγωγός B (3)
Αγωγός A (8)
DGND (5)
DP, τύπος αγωγού A, θωρακισμένος
135 ... 165 σε συχνότητα 3 ... 20 MHz
30
≤ 110
AWG 22/1
> 0,32 mm
