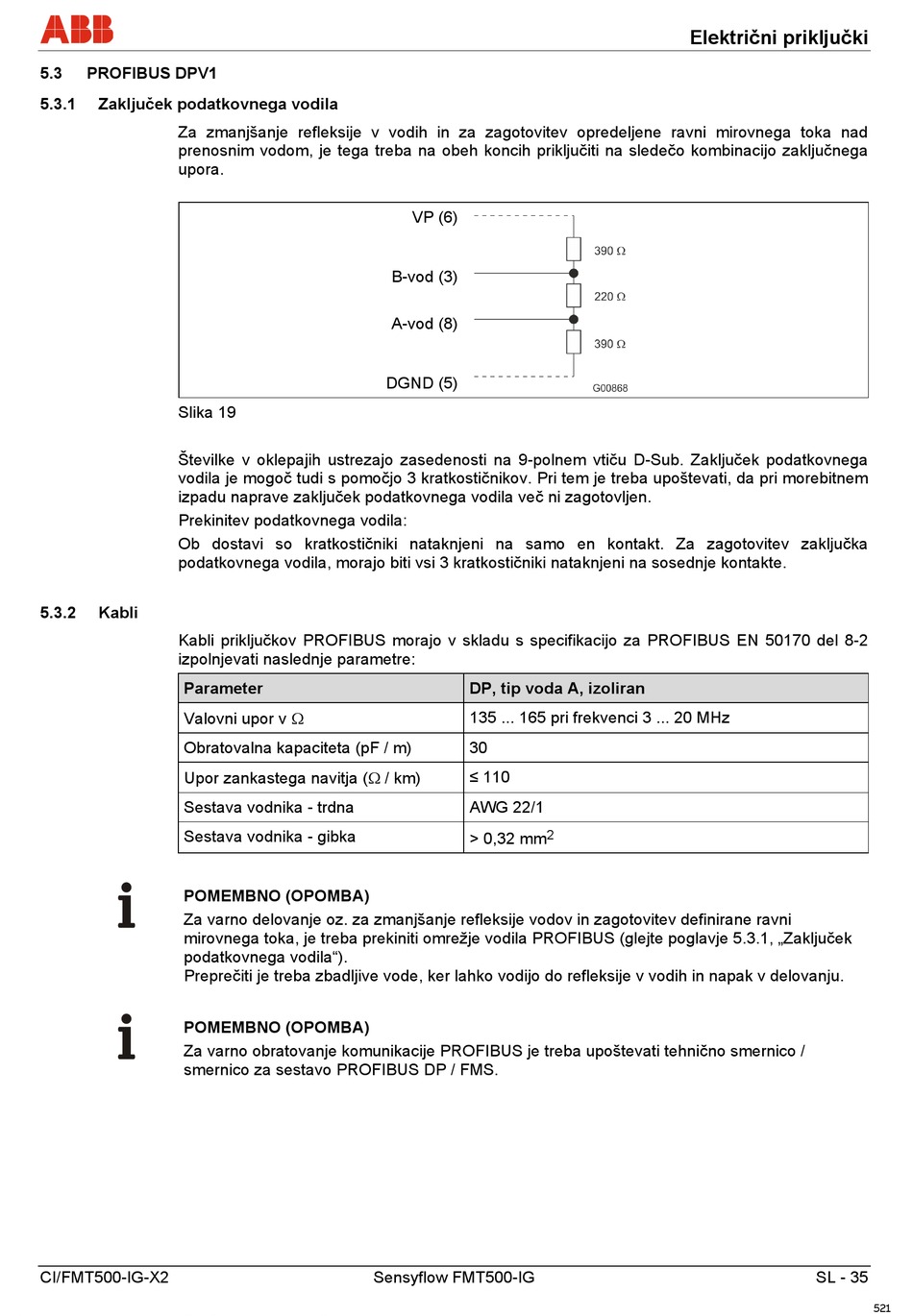

5.3

PROFIBUS DPV1

5.3.1 Zaključek podatkovnega vodila
Za zmanjšanje refleksije v vodih in za zagotovitev opredeljene ravni mirovnega toka nad
prenosnim vodom, je tega treba na obeh koncih priključiti na sledečo kombinacijo zaključnega
upora.
Slika 19
Številke v oklepajih ustrezajo zasedenosti na 9-polnem vtiču D-Sub. Zaključek podatkovnega
vodila je mogoč tudi s pomočjo 3 kratkostičnikov. Pri tem je treba upoštevati, da pri morebitnem
izpadu naprave zaključek podatkovnega vodila več ni zagotovljen.
Prekinitev podatkovnega vodila:
Ob dostavi so kratkostičniki nataknjeni na samo en kontakt. Za zagotovitev zaključka
podatkovnega vodila, morajo biti vsi 3 kratkostičniki nataknjeni na sosednje kontakte.
5.3.2

Kabli

Kabli priključkov PROFIBUS morajo v skladu s specifikacijo za PROFIBUS EN 50170 del 8-2
izpolnjevati naslednje parametre:
Parameter
Valovni upor v 
Obratovalna kapaciteta (pF / m)
Upor zankastega navitja ( / km)
Sestava vodnika - trdna
Sestava vodnika - gibka
POMEMBNO (OPOMBA)
Za varno delovanje oz. za zmanjšanje refleksije vodov in zagotovitev definirane ravni
mirovnega toka, je treba prekiniti omrežje vodila PROFIBUS (glejte poglavje 5.3.1, „Zaključek
podatkovnega vodila").
Preprečiti je treba zbadljive vode, ker lahko vodijo do refleksije v vodih in napak v delovanju.
POMEMBNO (OPOMBA)
Za varno obratovanje komunikacije PROFIBUS je treba upoštevati tehnično smernico /
smernico za sestavo PROFIBUS DP / FMS.
CI/FMT500-IG-X2
VP (6)
B-vod (3)
A-vod (8)
DGND (5)
DP, tip voda A, izoliran
135 ... 165 pri frekvenci 3 ... 20 MHz
30
≤ 110
AWG 22/1
> 0,32 mm
Sensyflow FMT500-IG
Električni priključki
