4.7 Házfej és kijelző beállítása
Kompakt kivitelnél, a jobb leolvashatóság érdekében elfordíthatóan helyezik el a mérőátalakító
tokját. A középhelyzetből kb. 170°-kal jobbra és balra ütközésig lehet elfordítani. A rögzítéshez
húzza meg a 3 hernyócsavart (lásd 16).
90°-os lépésekben fordítható el a kijelző. Ehhez le kell csavarozni az elülső tokfedelet (nem
robbanásveszélyes környezetben), és ki kell húzni a kijelző fedőlapját. A robbanásbiztos kivitelű
készülékek estén a tokfedél leszereléséhez előbb ki kell oldani a fedélbiztosítást.
FIGYELMEZTETÉS
Robbanásveszélyes térségben ne bontsa meg az elülső tokfedelet.
Robbanásveszély! Ezáltal súlyos sérülések történhetnek vagy halál következhet be.
Feltétlenül feszültségmentesítse a készüléket a készülék előlapjának levétele előtt.
A részegységek érintése előtt mindig tegyen elektrosztatikus kisülés elleni védelmi
intézkedéseket.
A 4 rögzítőcsavar kioldása után húzható ki a kijelzőlap, majd a kívánt helyzetbe lehet rádugni.
Ezt követően csavarozza ismét vissza a rögzítőcsavarokat, dugja rá a kijelző fedőlapot és
csavarozza rá a tokfedelet. Robbanásbiztos kivitelű készülékek esetében a fedélbiztosítást is
ismét fel kell szerelni.

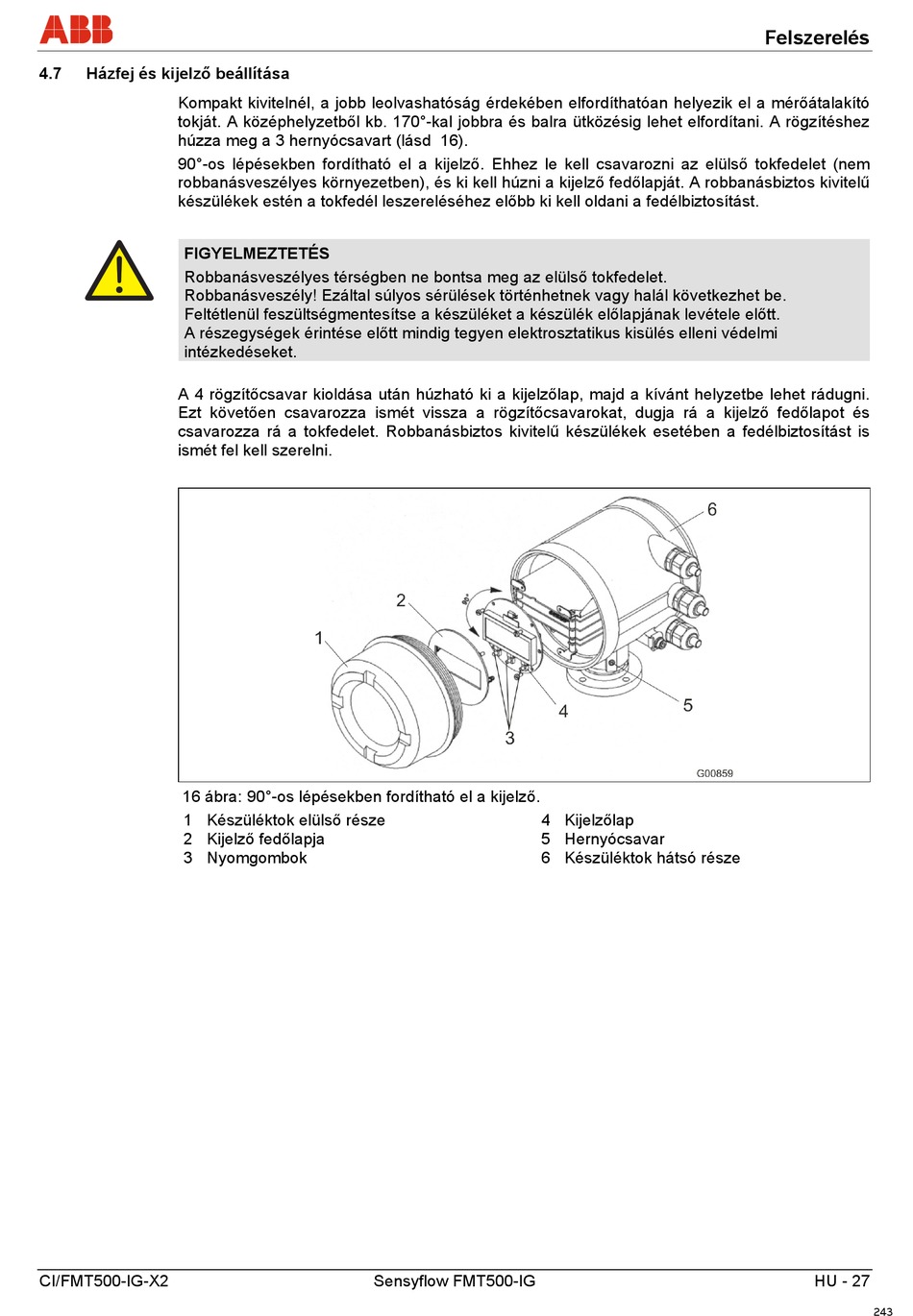

16 ábra: 90°-os lépésekben fordítható el a kijelző.
1 Készüléktok elülső része
2 Kijelző fedőlapja
3 Nyomgombok
CI/FMT500-IG-X2
4 Kijelzőlap
5 Hernyócsavar
6 Készüléktok hátsó része
