Pentru montarea senzorului de măsurare, robinetul cu bilă trebuie să fie în permanenţă deschis.
Atunci senzorul de măsurare poate fi montat şi înşurubat cu garnitura adecvată.
Înaintea demontării senzorului de măsurare trebuie să vă asiguraţi că conducta este
depresurizată. Atunci şuruburile pot fi desfăcute de la flanşă, senzorul de măsurare poate fi
deşurubat şi robinetul cu bilă poate fi închis.
ATENŢIE - deteriorarea componentelor!
Închiderea robinetului cu bilă înaintea scoaterii senzorului de măsurare poate conduce la
deteriorări grave ale carcasei de protecţie sau ale elementelor senzorului.
Închideţi robinetul cu bilă abia după scoaterea senzorului de măsurare.

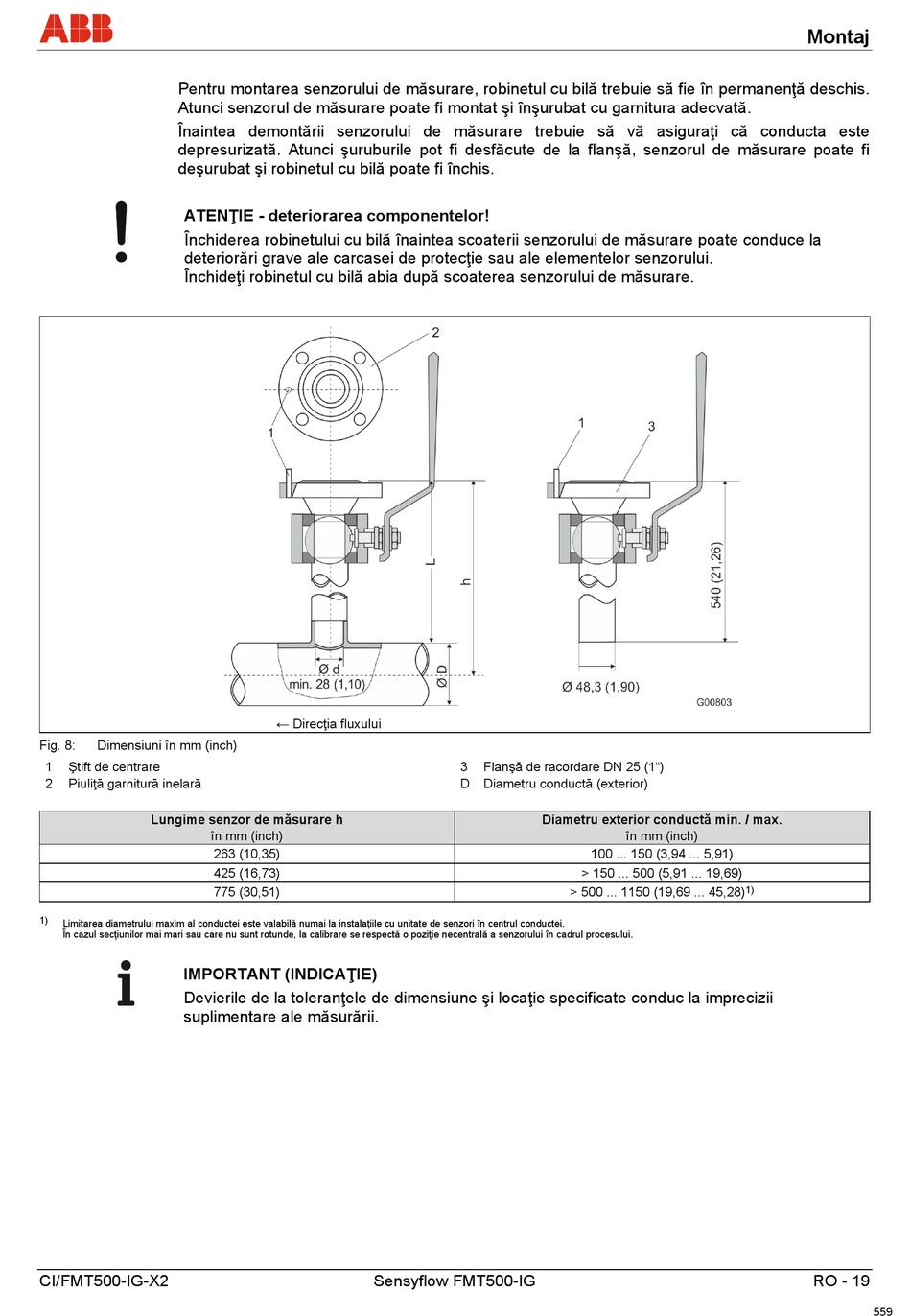

Fig. 8: Dimensiuni în mm (inch)
1 Ştift de centrare
2 Piuliţă garnitură inelară
Lungime senzor de măsurare h
în mm (inch)
1)
Limitarea diametrului maxim al conductei este valabilă numai la instalaţiile cu unitate de senzori în centrul conductei.
În cazul secţiunilor mai mari sau care nu sunt rotunde, la calibrare se respectă o poziţie necentrală a senzorului în cadrul procesului.
IMPORTANT (INDICAŢIE)
Devierile de la toleranţele de dimensiune şi locaţie specificate conduc la imprecizii
suplimentare ale măsurării.
CI/FMT500-IG-X2
← Direcţia fluxului
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT500-IG
3 Flanşă de racordare DN 25 (1")
D Diametru conductă (exterior)
Diametru exterior conductă min. / max.
în mm (inch)
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
Montaj
1)
