Racordurile electrice
Modul analogic / HART
31 + I out Ieşire analogică / HART
32 - I out Ieşire analogică / HART
33 D out 1
34 GND D out (D out 1)
35 D out 2
36 GND D out (D out 2)
37 D in 1
38 GND D in (D in 1)
39 D in 2
40 GND D in (D in 2)
Tip de protecţie împotriva aprinderii: Ex ib sau Ex e (ATEX), IS sau XP,
NI (FM)
La racordul conductorilor magistralei de câmp / de semnal, trebuie
respectaţi parametrii tehnici de siguranţă în conformitate cu certificatele
valabile.
Modul PROFIBUS
A PROFIBUS DPV1 semnal in / out
B PROFIBUS DPV1 semnal in / out
Tip de protecţie împotriva aprinderii
Racord numai la PROFIBUS DP cu siguranţă intrinsecă (structură
compactă şi modulară)
Terminarea magistralei intern cu rezistenţa de 150 Ω sau extern
conform specificaţiei RS485 IS
La racordul conductorilor magistralei de câmp / de semnal, trebuie
respectaţi parametrii tehnici de siguranţă în conformitate cu certificatele
valabile.
IMPORTANT (NOTÃ)
La execuţiile ATEX, deschiderile pentru cabluri şi piesele de racord cu tipul de protecţie
împotriva aprinderii cu siguranţă sporită „e" trebuie executate adecvat pentru condiţiile de
operare şi trebuie montate corespunzător. Orificiile neutilizate se vor închide conform
EN 60079.
IMPORTANT (NOTÃ)
La execuţiile FM, conexiunea electrică se poate realiza printr-o îmbinare cu şurub a cablului
permisă sau printr-o îmbinare cu îmbinare cu şurub a conductei permisă şi adecvată cu
blocare a flăcării (care se găseşte direct la aparat). Pentru îmbinările cu şurub ale conductelor
şi cablurilor trebuie să existe certificatele de verificare corespunzătoare. Nu este permisă
utilizarea intrării cablului sau a racordului şi a dopurilor de racord de tip constructiv simplu.
Îmbinările cu şurub ale cablurilor şi conductelor nu fac parte din pachetul de livrare al
aparatului.
34 - RO
574

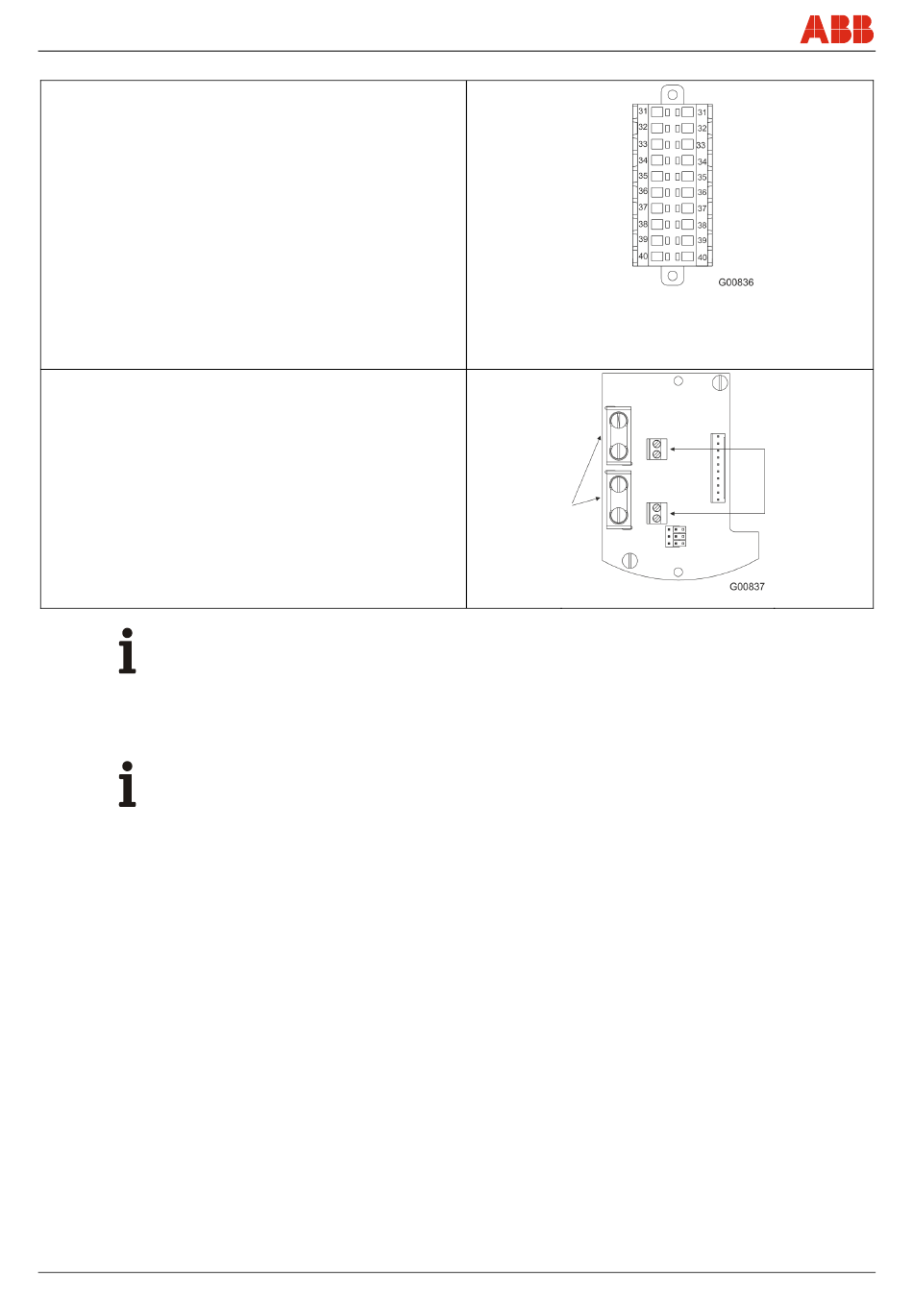

Ex ib (ATEX), IS (FM)
Sensyflow FMT500-IG
Ecranarea
cablurilor legată
la egalizarea de
potenţial (PA)
Borne de
racordare
PROFIBUS
X2/X3 borne
A/B
CI/FMT500-IG-X2
