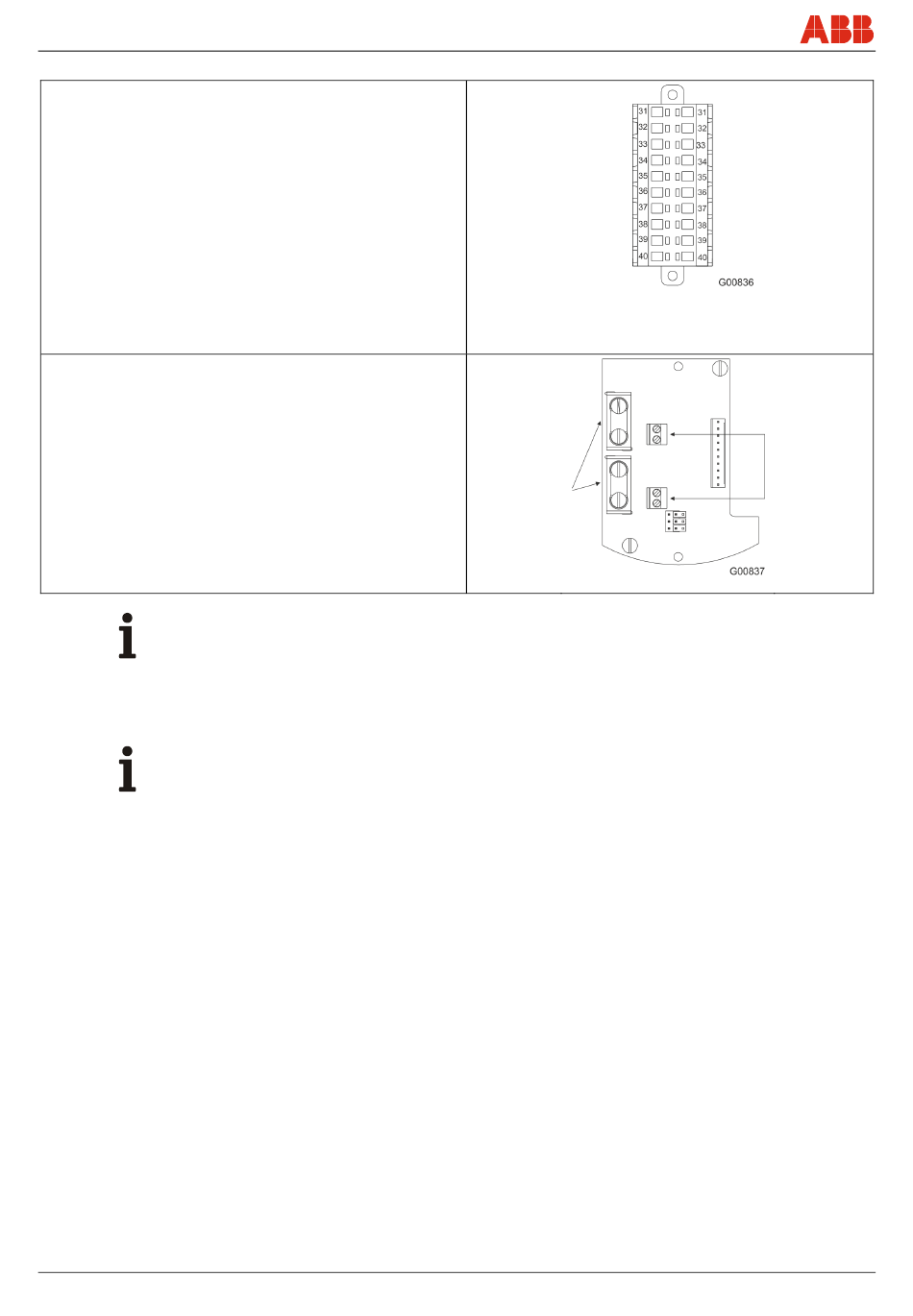

Електрически връзки
Аналогов / HART модул
31 + I out Аналогов изход / HART
32 - I out Аналогов изход / HART
33 D out 1
34 GND D out (D out 1)
35 D out 2
36 GND D out (D out 2)
37 D in 1
38 GND D in (D in 1)
39 D in 2
40 GND D in (D in 2)
Тип взривозащита: Ex ib или Ex e (ATEX), IS или XP, NI (FM)
При връзката на Feldbus- / сигналните проводници трябва да се
спазват параметрите за техническа безопасност в зависимост от
валидните сертификати.
PROFIBUS модул
A Сигнал на PROFIBUS DPV1 in / out (вход/изход)
B Сигнал на PROFIBUS DPV1 in / out (вход/изход)
Тип взривозащита Ex ib (ATEX), IS (FM)
Връзка само към искробезопасен PROFIBUS DP (компактна и
отделена конструкция)
Вътрешно терминиране на шината чрез съпротивление от 150 Ω
или външно – съгласно спецификацията RS485 IS
Привръзката на Feldbus- / сигналните проводници трябва да се
спазват параметрите за техническа безопасност в зависимост от
валидните сертификати.
ВАЖНО (УКАЗАНИЕ)
При моделите ATEX кабелните входове и заключващите елементи трябва да се
изпълнят в тип взривозащита с повишена сигурност „e", подходяща за работните
условия, и да се монтират целесъобразно. Неизползваните отвори трябва да се
затворят в съответствие с EN 60079.
ВАЖНО (УКАЗАНИЕ)
При моделите FM електрическото свързване може да се извърши чрез разрешен
кабелен конектор или чрез подходящо одобрено резбово тръбно съединение с
блокировка за пламък (намираща се непосредствено до уреда). За тръбните
съединения и кабелните конектори трябва да са налице съответните сертификати за
изпитания. Използването на проводи за кабели и проводници, както и на затварящи
тапи с обикновена конструкция не се допуска. Кабелните и тръбни винтови връзки не са
включени в обхвата на доставка на уреда.
34 - BG
628
Екранировката
на кабела е
свързана с
изравняването
на
потенциалите
(PA)
Sensyflow FMT500-IG
PROFIBUS-
скачващи
клеми X2/X3,
клеми A/B
CI/FMT500-IG-X2
