Működtetés
8 Működtetés
8.1 Menünavigáció
A helyi kezelés a grafikus kijelzőn (120 x 32 képpont) és a 3 nyomógombon keresztül történik,
melyeket a mágneses ceruza kapcsol.
A kisfeszültségű változatoknál az előlap és a kijelző takarókeretének levétele után a
nyomógombokat is lehet paraméterezéshez használni (lásd 16).
VESZÉLY
Robbanásveszélyes környezetben, elöl nyitott tokfedélnél robbanásveszély áll fenn.
Ezáltal súlyos sérülések történhetnek vagy halál következhet be.
Paraméterezéshez kizárólag a mágneses ceruzát használja.
VIGYÁZAT – Alkatrészek sérülése!
A részegységek érintése előtt mindig tegyen elektrosztatikus kisülés elleni védelmi
intézkedéseket.

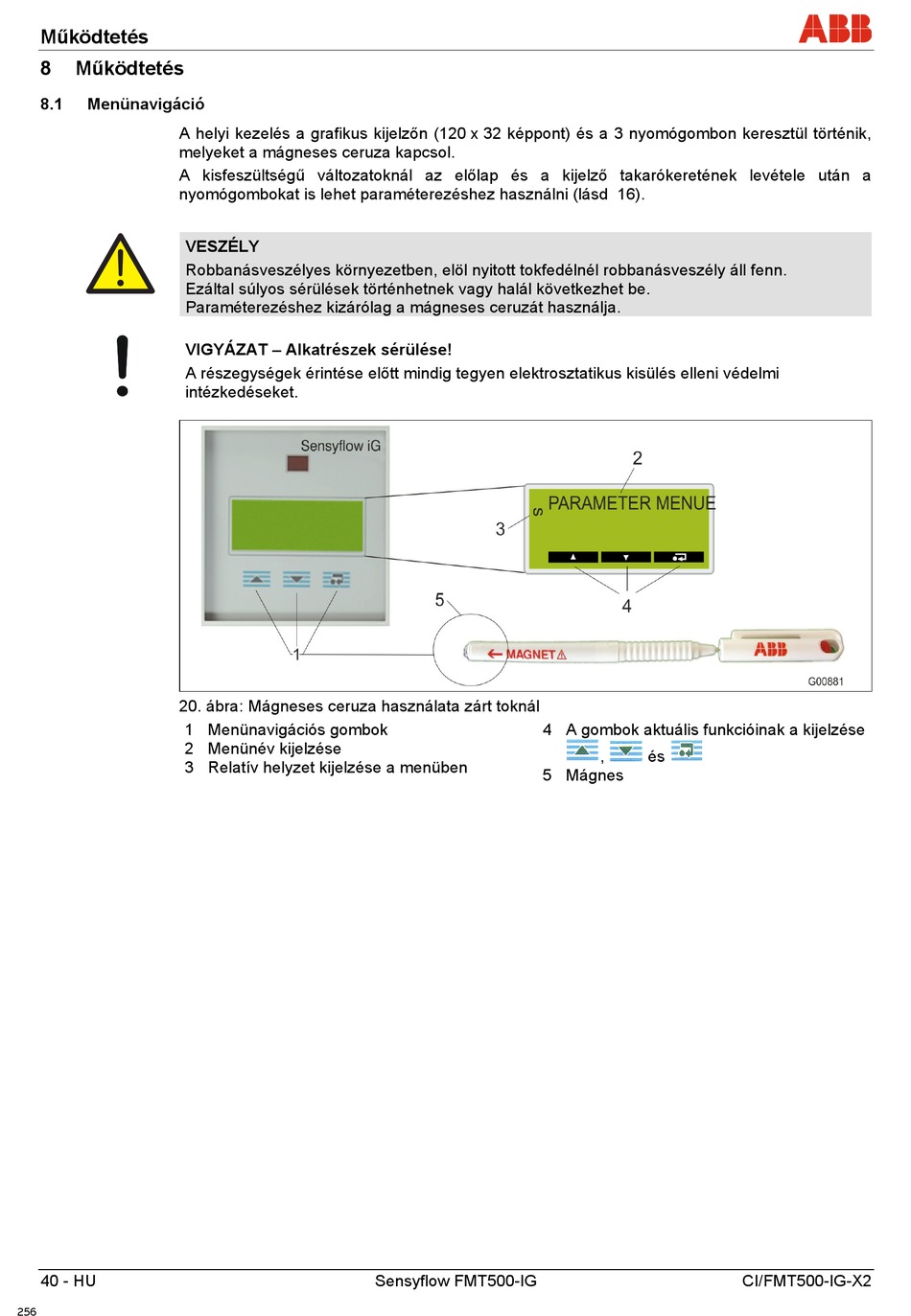

20. ábra: Mágneses ceruza használata zárt toknál
1 Menünavigációs gombok
2 Menünév kijelzése
3 Relatív helyzet kijelzése a menüben
40 - HU
256
4 A gombok aktuális funkcióinak a kijelzése
5 Mágnes
Sensyflow FMT500-IG
, és
CI/FMT500-IG-X2
