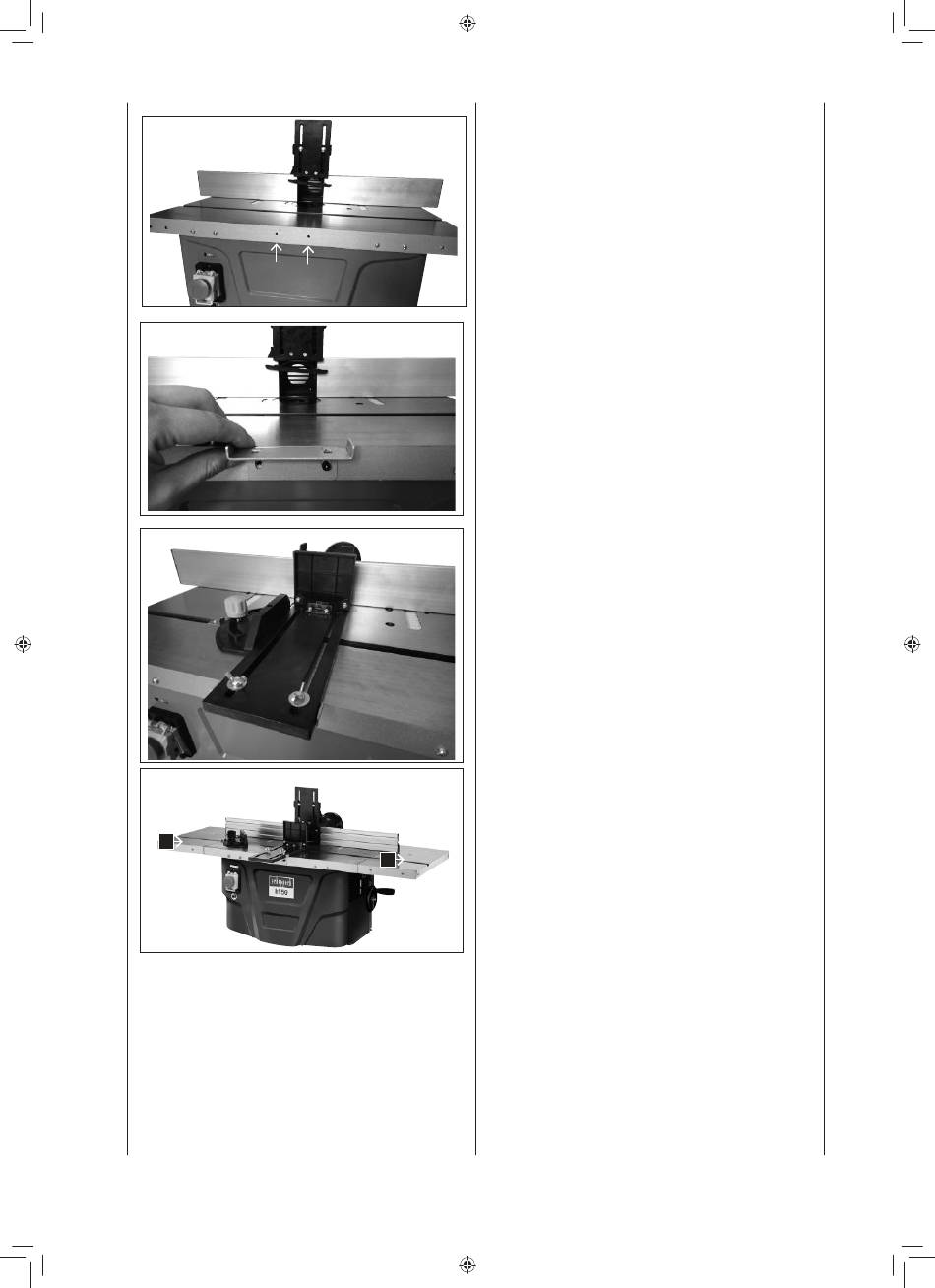

fig. 13
fig. 14
fig. 15
fig. 2
12
88
BA hf 50 scheppach classic.indd 88
montering af sikkerhedsbarrieren med tilbageslag
• Find de to huller i midten på maskinen forside (Fig.
13).
• Så skal sikkerhedsbarrieren flugte med de to huller
(Fig. 14).
• Sæt de to bolte og de tilhørende spændskiver i de to
huller og spænd dem solidt med en fire-vejs topnøgle.
• Derefter skal barrieren installeres på sådan en måde,
at det kan glide og justeres i forhold til tykkelsen på
emnet.
• Efter anbringelsen skal den fastgøres ved at bruge de
to bolte (Fig. 15).
montering af arbejdsdybden
For at justere eller reducere højden på akslen (bruges ved
justering af højden på savklingerne) skal man dreje på
håndtaget (se figur) for at kunne reducere eller øge høj-
den efter behov.
For din egen sikkerhed anbefales det kraftigt at bruge
den savklinge med den laveste højde i relation til bordets
kant til de fleste opgaver.
montering af bordets bredde-forlængelser, fig. 2, 11 and 12
Bordets bredde-forlængelser forstørrer bordets overflade,
så det bliver muligt at håndtere større emner og udføre
specielle form-opgaver.
11
Bordets bredde-forlængelser kan fastgøres til begge sider
af støbejernsbordet. For at gøre dette skal man sætte de
på forhånd samlede stifter med gevind i hullerne, som er
på støbejernsbordet og fastgøre dem med modsatte mø-
trikker.
Tilslutning af udsugningsudstyr til støv til spindelformen
Der kan leveres et eksternt udsugningsudstyr eller -enhed
til at fjerne støv og træsplinter (følger ikke med maski-
nen).
Sæt slangen af udsugningen på udsugets tilslutningsstyk-
ke på enden af formbarrieren. Ved brug af slanger med
en diameter på 100 mm skal man bruge en kegleformet
adapter, som findes i pakken med udstyret.
