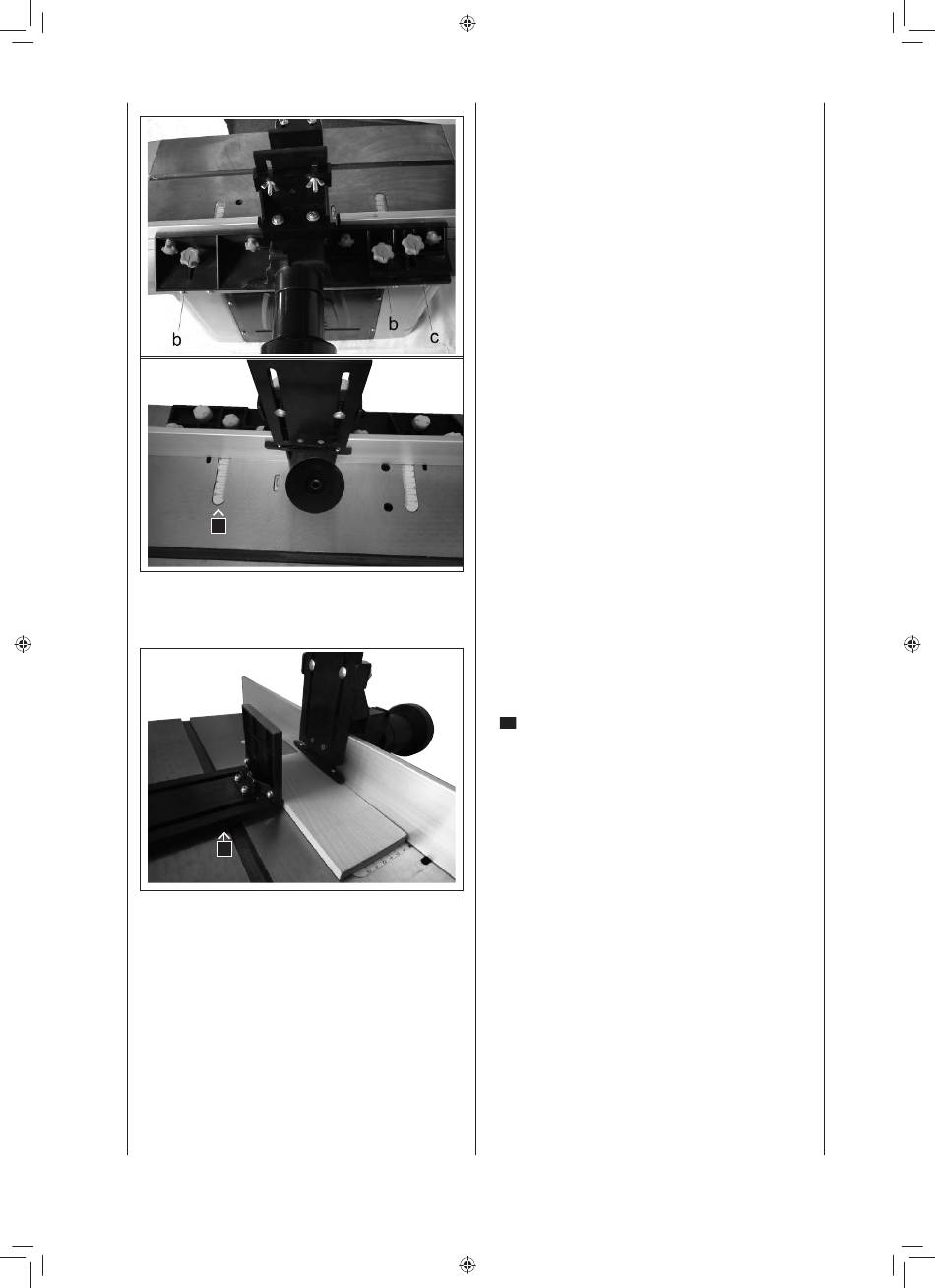

nastavení drážky (Obr 20, 21)
Drážka musí být nastavena dle velikosti obrobku a dráž-
kovacího nástroje.
Povolte dva upínací šrouby (B) v zadní části drážky.
obr 21
Zatlačte drážku dopředu nebo dozadu do požadované
pozice. Použijte stupnici na stole (C) k určení vzdálenosti
a k určení středu frézovacího nástroje.
Znovu utáhněte dva upínací šrouby (obr. 20, B) v zadní
části abyste zajistili drážku v dané pozici.
nastavení odpadu drážky (Obr 20)
• Odpad ze dřeva je materiál z obrobku, který je vypou-
štěn z výstupu frézovacího nástroje. Je mnohem tenčí,
než obrobek, který opracováváte.
• Hrazení musí být nastaveno na tento tenčí materiál,
což umožní přesnější řez a lepší vedení obrobku. Toto
provedete tak, že uvolníte upínací šrouby, zatlačíte
hrazení dopředu a dotáhnete jej.
instalování a nastavení tlakových mezí
Tlakové meze (5) jsou navrženy tak, aby obrobek držel
na místě a nezvrátil se.
naStaVení PříPraVku PrO Příčný řez
Pro provedení pokosového řezu nebo pro uklizení odpa-
dového dřev,a přípravek (8) posouvejte vodorovně podél
stolu.
Aby se přípravek nastavili do požadovaném úhlu, povol-
te pojistný knoflík (7), a nastavte požadovaný úhel. Poté
zajistěte pojistný knoflík (7).
obr 24
Pokaždé si udělejte testovací řez na odpadovém dřevě,
abyste se ujistili, že vaše nastavení bylo správné.
