Asennus
Huomio:
Vetäkää pistoke pois pistorasiasta ennen säätö- tai huol-
totöiden tekemistä.
Koneen kiinnitys
Koneen käyttöä varten suosittelemme sen kiinnittämistä
neljän reiän avulla työpenkkiin/alustaan.
Jos konetta on käytettävä kannettavana laitteena, kiinnit-
täkää se vakaalle alustalle, jotta voitte työskennellä sillä
vaarattomasti.
Koneen jaloissa on neljä reikää lujaa kiinnittämistä var-
ten.
1 Asennettavaan pintaan täytyy porata ennalta reiät ja
huomioida silloin kahden rungossa olevan kiinnitys-
reiän välimatka.
2 Jokainen jalka täytyy kiinnittää ruuvien (ei toimiteta
mukana) avulla.
3 Ruuvien on oltava riittävän pitkiä: Ottakaa huomioon
työtason vahvuus, johon kone on kiinnitetty.
4 Käyttäkää prikkoja ja ruuvatkaa mutterit kiinni työ-
tasoon.
5 Työtason on oltava riittävän suuri, jotta estetään yksi-
kön kaatuminen työskentelyn aikana.
6 Huomio: Varmistakaa ennen työskentelyn aloittamista,
että työtaso on vakaa.

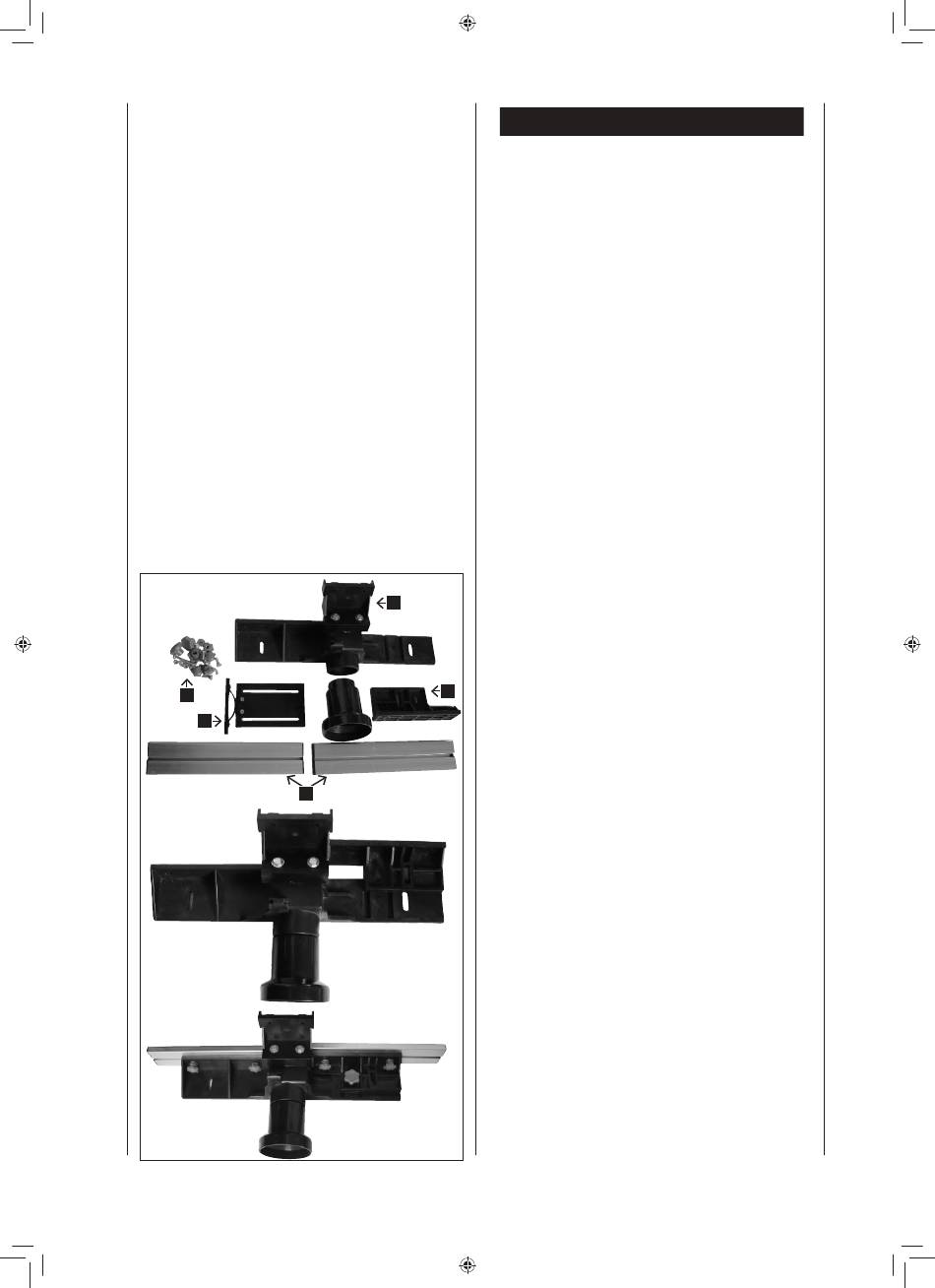

Jyrsimen vasteiden asennus, kuva 3–5
Jyrsimen vasteen kokoaminen
Jyrsimen vasteet ovat pakkauksessa osina. Ennen työn
aloittamista ne täytyy ehdottomasti koota ja asentaa sit-
ten työpöydälle.
Vaihe 1: osien A ja b kokoaminen:
Työntäkää osa B osan A päälle siinä näkyvään uraan (kat-
so kuva 4). Nyt pistäkää pyöreäpääruuvi reikään ja kiristä-
kää se prikkaa ja kiristysvipua käyttäen.
Vaihe 2: rajoitinlistan c asentaminen
Asettakaa kaksi pyöreäpääruuvia kiinnitysreikiin, ruuvat-
kaa ne kevyesti prikkaa käyttäen kiinnitysruuvilla, työntä-
kää rajoitinlista, jossa on uurre, pyöreäpäisen ruuvin läpi
ja kiinnittäkää molemmat kiinnitysruuvilla.
Tehkää sama asennus toisen puolen rajoitinlistalle. Huo-
mioikaa, että asennatte osat C oikeaan suuntaan. Varmis-
tautukaa, että osat C ovat samalla korkeudella kuin osa A.
Riippuen työstänne täytyy teidän asentaa joko puristus-
lista, kuva 6 tai läpinäkyvä työkalusuojus, kuva 7 vas-
telistalle. Näitä molempia elementtejä ei voida asentaa
samanaikaisesti.
