Scheppach hf 50 Originalanleitung Seite 105

fig. 1
3b
8
1
2
10
fig. 2
12
BA hf 50 scheppach classic.indd 105
4
5 3a
7
6
9
11

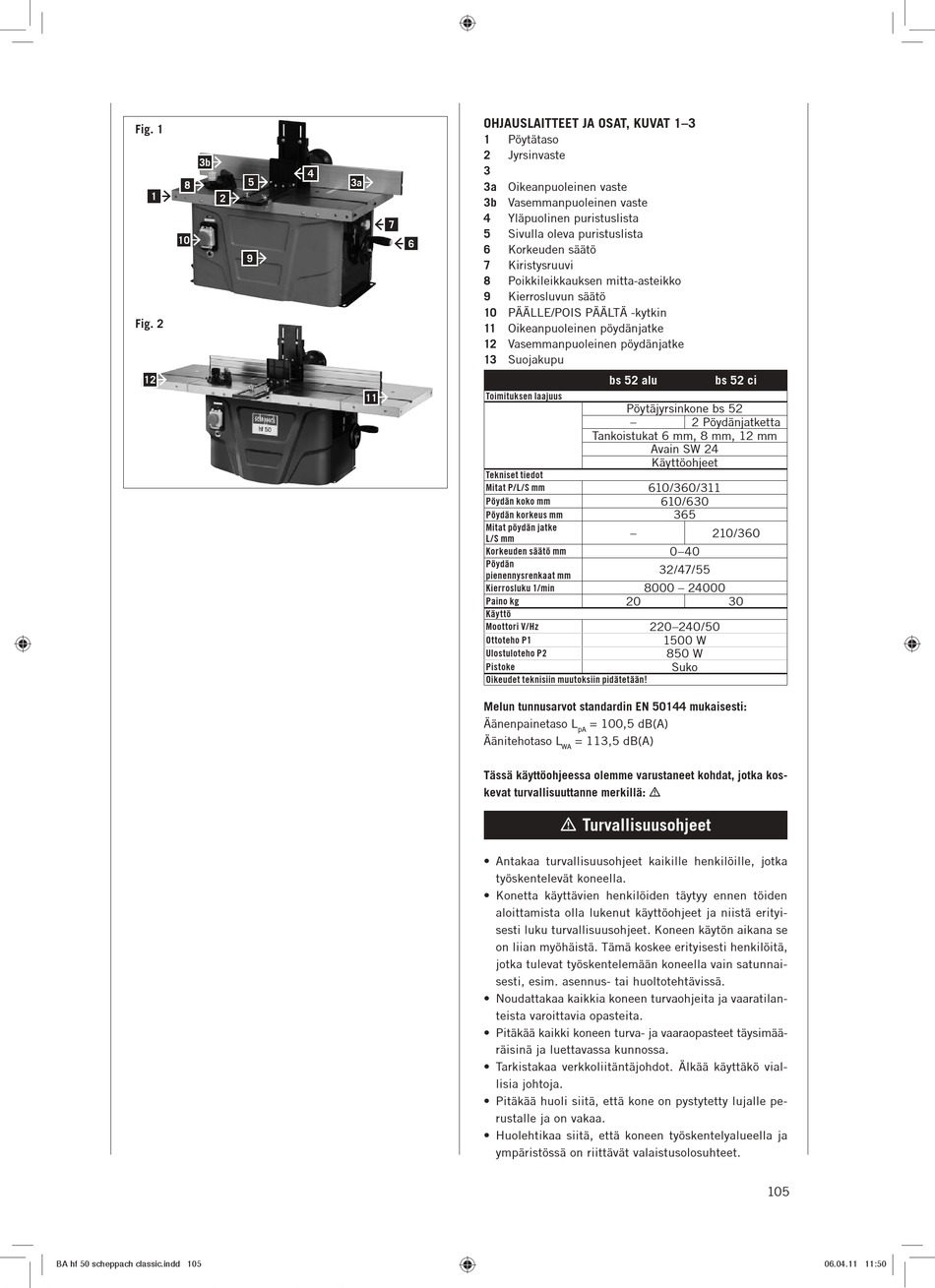

oHJAuslAitteet JA osAt, KuVAt 1–3
1
Pöytätaso
2
Jyrsinvaste
3
3a Oikeanpuoleinen vaste
3b Vasemmanpuoleinen vaste
4 Yläpuolinen puristuslista
5 Sivulla oleva puristuslista
6 Korkeuden säätö
7 Kiristysruuvi
8 Poikkileikkauksen mitta-asteikko
9 Kierrosluvun säätö
10 PÄÄLLE/POIS PÄÄLTÄ -kytkin
11 Oikeanpuoleinen pöydänjatke
12 Vasemmanpuoleinen pöydänjatke
13 Suojakupu
bs 52 alu
Toimituksen laajuus
Pöytäjyrsinkone bs 52
–
Tankoistukat 6 mm, 8 mm, 12 mm
Avain SW 24
Käyttöohjeet
Tekniset tiedot
610/360/311
Mitat P/L/S mm
Pöydän koko mm
Pöydän korkeus mm
Mitat pöydän jatke
–
L/S mm
Korkeuden säätö mm
Pöydän
32/47/55
pienennysrenkaat mm
8000 – 24000
Kierrosluku 1/min
20
Paino kg
Käyttö
220–240/50
Moottori V/Hz
Ottoteho P1
Ulostuloteho P2
Pistoke
Oikeudet teknisiin muutoksiin pidätetään!
melun tunnusarvot standardin en 50144 mukaisesti:
Äänenpainetaso L = 100,5 dB(A)
pA
Äänitehotaso L = 113,5 dB(A)
WA
tässä käyttöohjeessa olemme varustaneet kohdat, jotka kos-
kevat turvallisuuttanne merkillä: m
m turvallisuusohjeet
• Antakaa turvallisuusohjeet kaikille henkilöille, jotka
työskentelevät koneella.
• Konetta käyttävien henkilöiden täytyy ennen töiden
aloittamista olla lukenut käyttöohjeet ja niistä erityi-
sesti luku turvallisuusohjeet. Koneen käytön aikana se
on liian myöhäistä. Tämä koskee erityisesti henkilöitä,
jotka tulevat työskentelemään koneella vain satunnai-
sesti, esim. asennus- tai huoltotehtävissä.
• Noudattakaa kaikkia koneen turvaohjeita ja vaaratilan-
teista varoittavia opasteita.
• Pitäkää kaikki koneen turva- ja vaaraopasteet täysimää-
räisinä ja luettavassa kunnossa.
• Tarkistakaa verkkoliitäntäjohdot. Älkää käyttäkö vial-
lisia johtoja.
• Pitäkää huoli siitä, että kone on pystytetty lujalle pe-
rustalle ja on vakaa.
• Huolehtikaa siitä, että koneen työskentelyalueella ja
ympäristössä on riittävät valaistusolosuhteet.
bs 52 ci
2 Pöydänjatketta
610/630
365
210/360
0–40
30
1500 W
850 W
Suko
105
