malle materiaalille. Tämän tarkoituksena on materiaa-
lin tukeminen ja se varmistaa tarkemman leikkauksen.
Sitä varten löysätkää kiinnitysruuvi, asettakaa vaste
eteenpäin ja kiinnittäkää se.

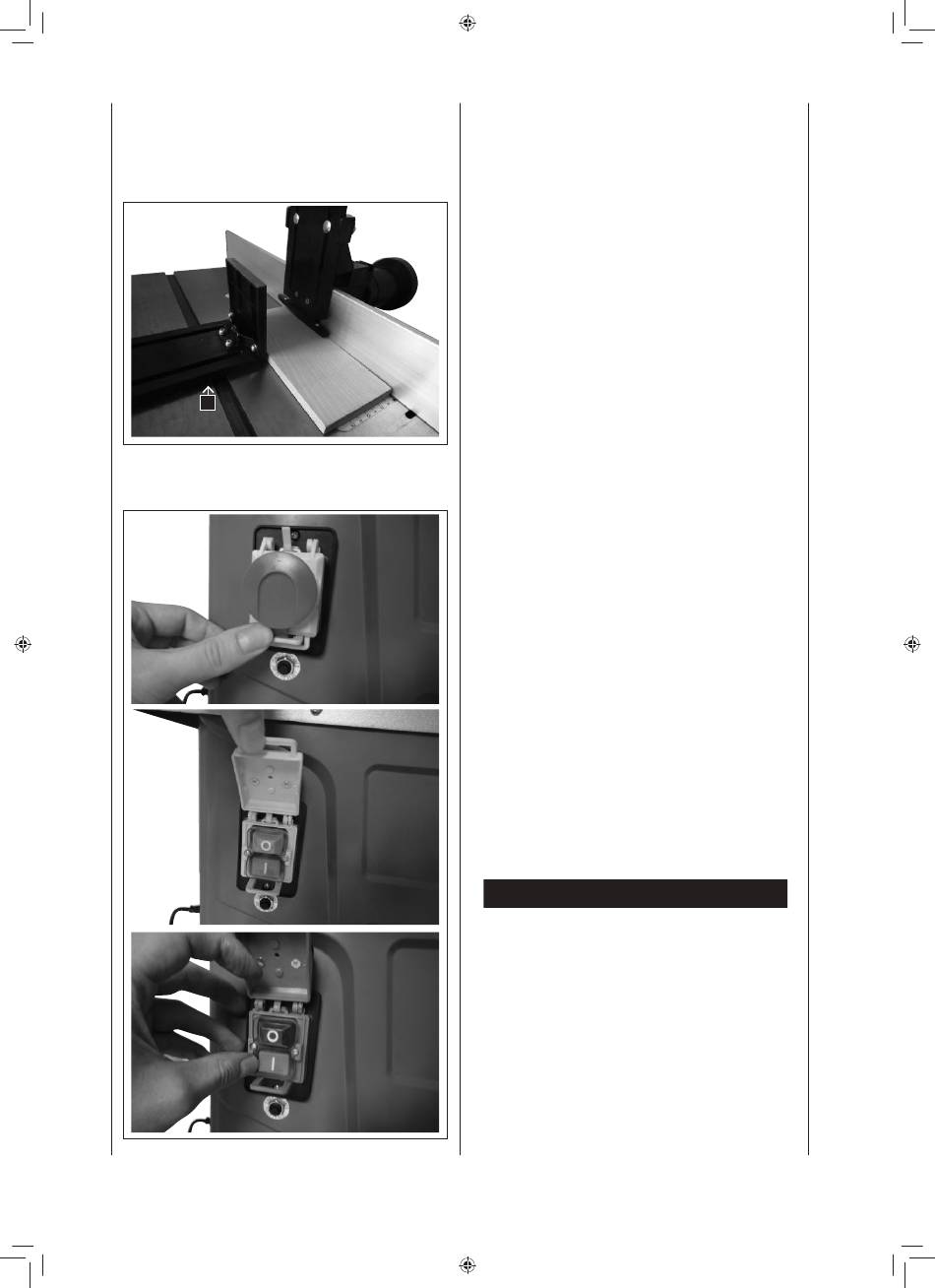

puristuslistojen asentaminen ja säätäminen, kuva 24
• Puristuslistat on suunniteltu pitämään työstettävä kap-
pale paikoillaan ja ehkäisemään takaiskuja.
poikkileikkauksen mitta-asteikko
• Poikkileikkauksen mitta-asteikko (8) liukuu horisontaa-
lisesti pitkin pöytää, jotta voidaan tehdä särmäys- ja
viisteleikkauksia.
• Poikkileikkausasteikon säätämiseksi haluttuun kul-
maan löysätkää asteikon lukitusnappula (7) ja kään-
täkää se haluttuun kulmaan.
Kiristäkää poikkileikkauksen mitta-asteikon lukitusnap-
pula.
Kuva 24
• Tehkää aina koejyrsintä jätemateriaalipalalla, jotta voit-
te varmistaa, että säädöt pitävät paikkansa.
päälle ja pois päältä kytkeminen, kuva 25–27
Varmistakaa, että kaikki avaimet ja säätötyökalut on pois-
tettu jyrsinpöydältä, että säädöt ovat täydelliset ja kaikki
suojakannet on asennettu.
PÄÄLLE/POIS PÄÄLTÄ -kytkimet kytkeytyvät turvakyt-
kimellä, jonka päällyskansi on punainen ja joka kääntyy
PÄÄLLE/POIS PÄÄLTÄ -kytkimen päälle. päälle kytkemis-
tä varten painakaa ensin lukitusnappia (kuva 25), kään-
täkää kansi ylöspäin ja pitäkää kiinni (kuva 26), sitten
painakaa käynnistysnappia (kuva 27). Nyt kone käynnis-
tyy. Antakaa kannen kääntyä kytkimien päälle. Älkää lu-
kitko kantta.
Pois päältä kytkemiseksi painakaa yksinkertaisesti pu-
naista päällystä, joka sitten lukittuu. Se painaa sen
alapuolella olevaa POIS PÄÄLTÄ -nappia ja katkaisee
virransyötön. Uudelleen kytkemistä varten, kansi täytyy
vapauttaa ja nostaa. Tässä tuotteessa on lisäsuojana säh-
kömagneettinen kytkin. Kun virransyöttö keskeytyy, kytkin
palautuu takaisin POIS PÄÄLTÄ -asentoon. Moottorin uu-
delleen käynnistämiseksi, vihreää PÄÄLLE-nappia täytyy
painaa uudelleen.
Käyttö
• Asentakaa ja varmistakaa jyrsinterä.
• Säätäkää nopeus, leikkaussyvyys, jousien kiinnitys-
lauta, vasteiden suuntaus ja poikkileikkauksen mitta-
asteikko.
• Varmistakaa, että säädätte syöttövasteen siten, että se
tukee leikkaamatonta materiaalia ja ulostulon vasteen
siten, että se tukee leikattua materiaalia, ja että tällöin
luodaan tasapaino poistetulle materiaalille.
• Kytkekää jyrsin päälle.
• Varmistakaa, että työstökappale painetaan voimakkaas-
ti vasteeseen.
• Työntäkää työstökappaletta pehmeästi oikealta vasem-
malle työkalun pyörimissuuntaa vastaan.
• Pitäkää työntönopeus vakiona. Älkää työntäkö liian no-
