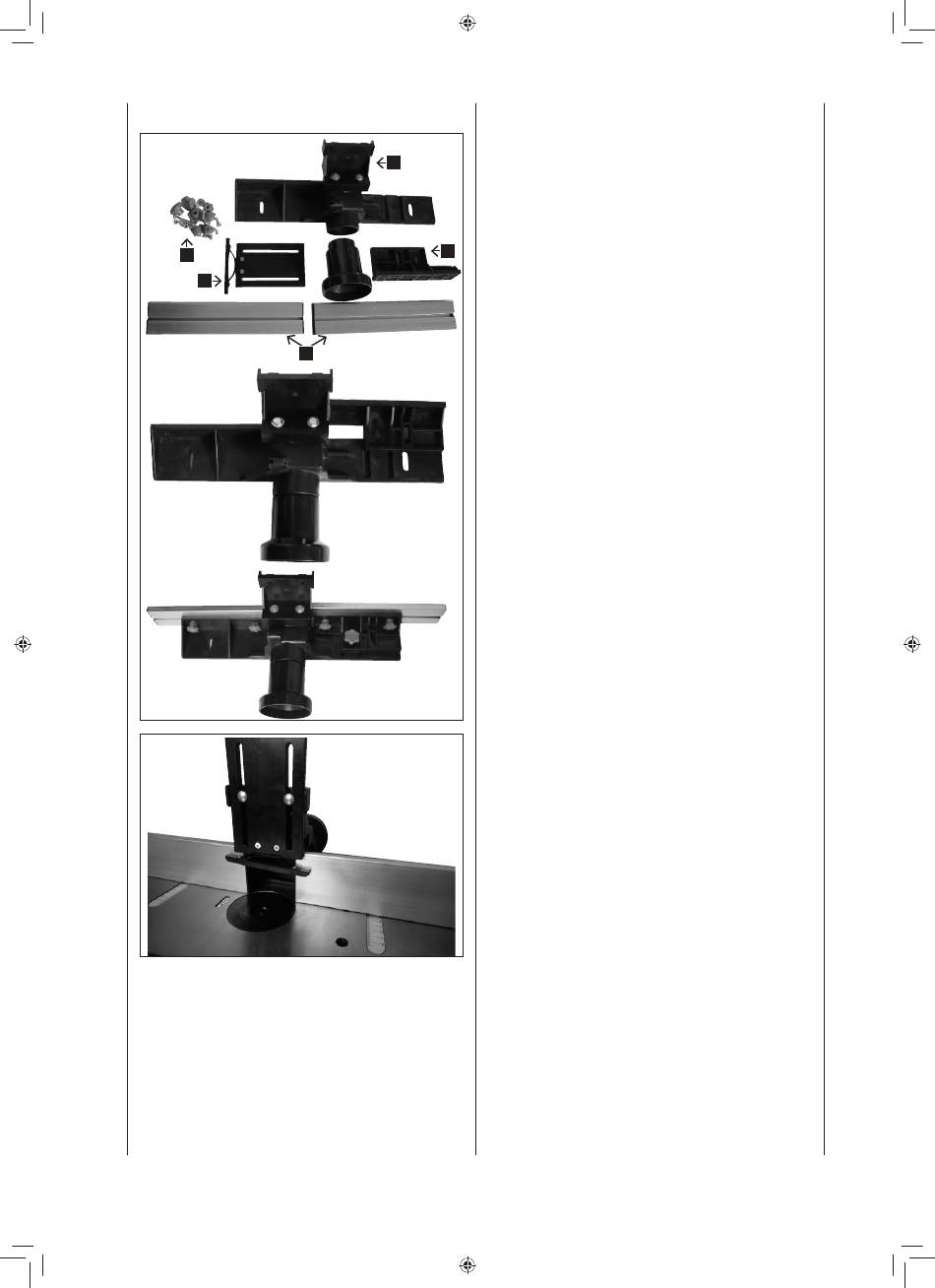

montering af form barrieren, fig. 3–5
Montering af form barrieren:
Form barrieren sendes i en papkasse usamlet. Det skal
samles og monteres på arbejdsbordet inden brug.
trin 1: montering af del A og b
Læg del B ovenpå del A i den dertil indrettet rille (se Fig.
4). Så sættes den rundhovedet bolt i og spændes solidt
med en spændeskive og fastspændingsgreb.
trin 2: montering af stopbarriererne c
Sæt de to rundhovedede bolte i monteringshullerne, skru
dem en smule i med spændeskiven og svensknøglen, får
den stopbarriere med rillen gennem det runde hoved og
spænd begge med svensknøglen.
Udfør den samme montering på den anden side af bar-
rieren. Sørg for at montere C delene i den rigtige retning.
Sørg også for at C delene er i samme højde som del A.
Alt efter hvilken type arbejde, du skal lave, fastgør en-
ten trykdelen i Fig. 6 eller den transparente beskyttelses-
skærm vist i Fig. 7 på barrieren. Disse to elementer kan
ikke fastgøres samtidig.
trin 3: montering af trykdel d, fig. 6
Fastgør del D på barrieren med to rundhovedede bolte
og to spændskiver og spænd dem med to vingemøtrikker.
