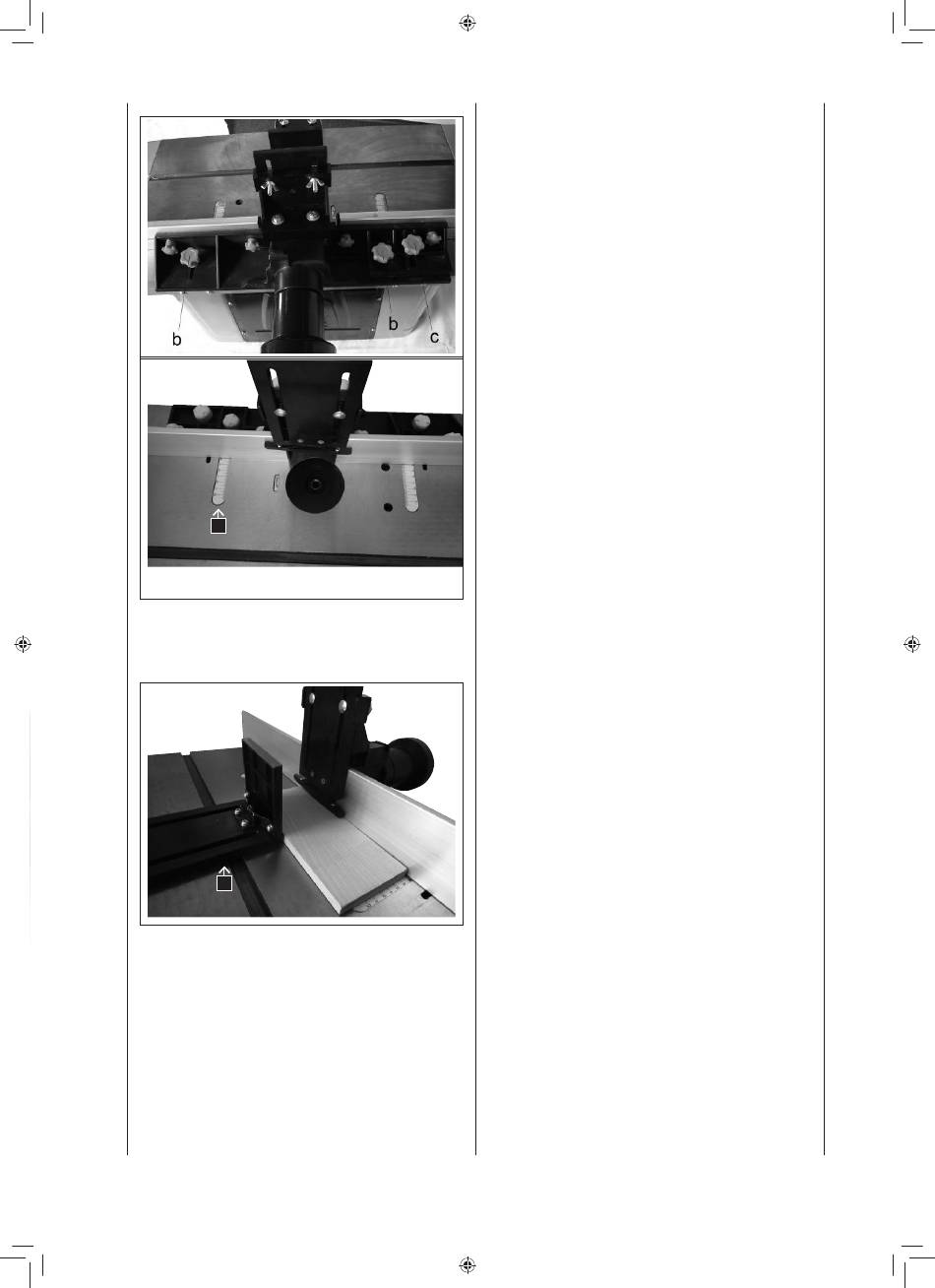

einstellen des Anschlages, fig. 20, 21
• Der Anschlag ist auf die Größe des Werkstücks und des
Fräswerkzeuges einzustellen.
• Lösen Sie die zwei Klemmschrauben (b) an der Rück-
seite des Anschlags.
fig. 21
• Schieben Sie den Anschlag nach hinten oder nach vorn
in die gewünschte Position. Verwenden Sie die Skala
(c) am Tisch, um die Entfernung wischen Anschlag und
Fräsermitte festzustellen.
• Ziehen Sie die zwei Klemmschrauben (fig. 20, b) an
der Rückseite wieder an, um den Anschlag in dieser
Position festzuhalten.
einstellen des Anschlags für besäumen, fig. 20
• Beim Besäumen von Holz ist das Material, das links
vom Fräser herauskommt, dünner als das Material, auf
der rechten Seite.
• Die linke Anschlagleiste muss zur Anpassung an das
dünnere Material eingestellt werden. Dies dient der
Stützung des Materials und sichert einen genaueren
Schnitt. Dazu die Klemmschraube lösen, den Anschlag
nach vorne stellen und festklemmen.
installieren und einstellen der druckleisten, fig. 24
• Die Druckleisten sind konstruiert, um das Werkstück
an Ort und Stelle zu halten und Rückschlag zu ver-
meiden.
einstellen der Querschneidlehre
• Die Querschneidlehre (8) gleitet horizontal den Tisch
entlang, um Besäum- und Gehrungsschnitte auszu-
führen.
• Um die Querschneidlehre auf den gewünschten Winkel
einzustellen, lösen Sie den Sperrknopf
schneidlehre und drehen Sie diese in den gewünsch-
ten Winkel.
Ziehen Sie den Sperrknopf der Querschneidlehre
wieder an.
fig. 24
• Machen Sie immer einen Probeschnitt an einem Stück
Abfallmaterial, um sicherzustellen, dass die Einstel-
lungen stimmen.
(7???) der Quer-
(7???)
