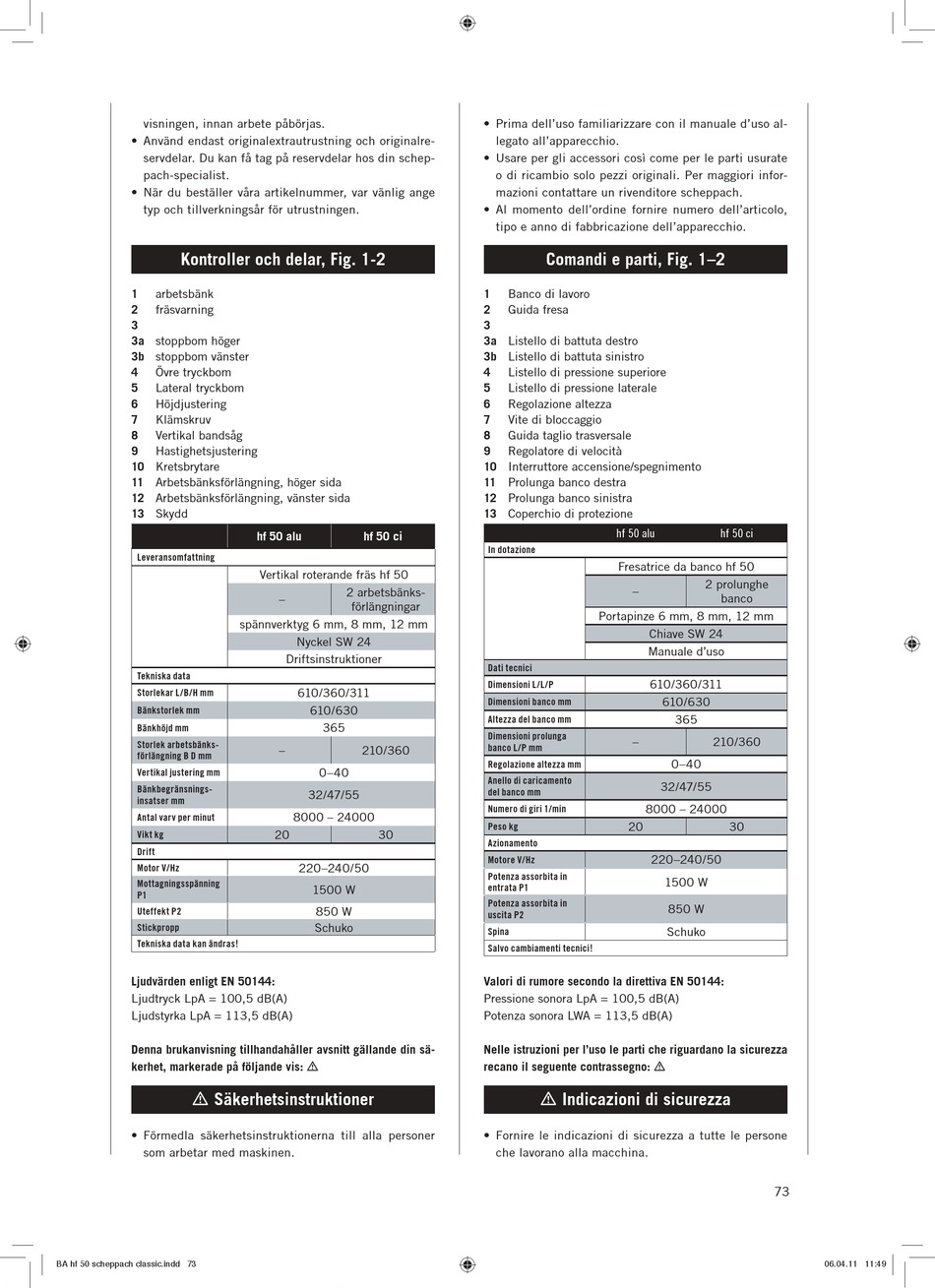

Scheppach hf 50 Originalanleitung Seite 73

visningen, innan arbete påbörjas.
• Använd endast originalextrautrustning och originalre-
servdelar. Du kan få tag på reservdelar hos din schep-
pach-specialist.
• När du beställer våra artikelnummer, var vänlig ange
typ och tillverkningsår för utrustningen.
Kontroller och delar, fig. 1-2
1 arbetsbänk
2 fräsvarning
3
3a stoppbom höger
3b stoppbom vänster
4 Övre tryckbom
5 Lateral tryckbom
6 Höjdjustering
7 Klämskruv
8 Vertikal bandsåg
9 Hastighetsjustering
10 Kretsbrytare
11 Arbetsbänksförlängning, höger sida
12 Arbetsbänksförlängning, vänster sida
13 Skydd
Leveransomfattning
Tekniska data
Storlekar L/B/H mm
Bänkstorlek mm
Bänkhöjd mm
Storlek arbetsbänks-
förlängning B D mm
Vertikal justering mm
Bänkbegränsnings-
insatser mm
Antal varv per minut
Vikt kg
Drift
Motor V/Hz
Mottagningsspänning
P1
Uteffekt P2
Stickpropp
Tekniska data kan ändras!
ljudvärden enligt en 50144:
Ljudtryck LpA = 100,5 dB(A)
Ljudstyrka LpA = 113,5 dB(A)
denna brukanvisning tillhandahåller avsnitt gällande din sä-
kerhet, markerade på följande vis: m
m säkerhetsinstruktioner
• Förmedla säkerhetsinstruktionerna till alla personer
som arbetar med maskinen.
BA hf 50 scheppach classic.indd 73
hf 50 alu hf 50 ci
Vertikal roterande fräs hf 50
2 arbetsbänks-
–
förlängningar
spännverktyg 6 mm, 8 mm, 12 mm
Nyckel SW 24
Driftsinstruktioner
610/360/311
610/630
365
– 210/360
0–40
32/47/55
8000 – 24000
20 30
220–240/50
1500 W
850 W
Schuko
• Prima dell'uso familiarizzare con il manuale d'uso al-
legato all'apparecchio.
• Usare per gli accessori così come per le parti usurate
o di ricambio solo pezzi originali. Per maggiori infor-
mazioni contattare un rivenditore scheppach.
• Al momento dell'ordine fornire numero dell'articolo,
tipo e anno di fabbricazione dell'apparecchio.
comandi e parti, fig. 1–2
1 Banco di lavoro
2 Guida fresa
3
3a Listello di battuta destro
3b Listello di battuta sinistro
4 Listello di pressione superiore
5 Listello di pressione laterale
6 Regolazione altezza
7 Vite di bloccaggio
8 Guida taglio trasversale
9 Regolatore di velocità
10 Interruttore accensione/spegnimento
11 Prolunga banco destra
12 Prolunga banco sinistra
13 Coperchio di protezione
hf 50 alu
In dotazione
Fresatrice da banco hf 50
–
Portapinze 6 mm, 8 mm, 12 mm
Chiave SW 24
Manuale d'uso
Dati tecnici
610/360/311
Dimensioni L/L/P
Dimensioni banco mm
Altezza del banco mm
Dimensioni prolunga
–
banco L/P mm
Regolazione altezza mm
Anello di caricamento
del banco mm
8000 – 24000
Numero di giri 1/min
20
Peso kg
Azionamento
220–240/50
Motore V/Hz
Potenza assorbita in
entrata P1
Potenza assorbita in
uscita P2
Spina
Salvo cambiamenti tecnici!
Valori di rumore secondo la direttiva en 50144:
Pressione sonora LpA = 100,5 dB(A)
Potenza sonora LWA = 113,5 dB(A)
nelle istruzioni per l'uso le parti che riguardano la sicurezza
recano il seguente contrassegno: m
m indicazioni di sicurezza
• Fornire le indicazioni di sicurezza a tutte le persone
che lavorano alla macchina.
hf 50 ci
2 prolunghe
banco
610/630
365
210/360
0–40
32/47/55
30
1500 W
850 W
Schuko
73
