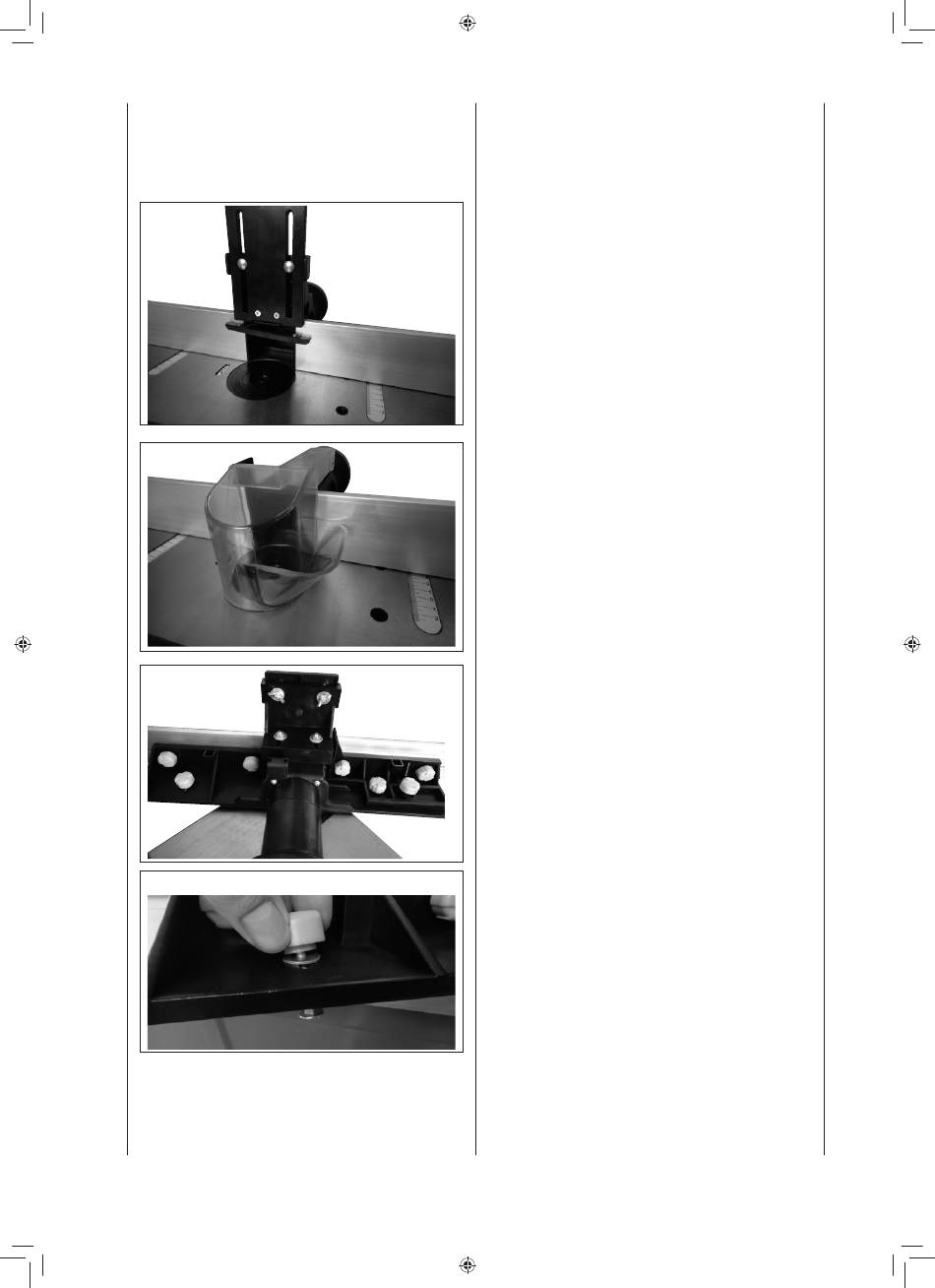

fig. 6
fig. 7
fig. 8
fig. 9
20
BA hf 50 scheppach classic.indd 20
Abhängig von Ihrer Arbeit müssen Sie entweder die
Druckleiste Fig. 6 oder den durchsichtigen Werkzeug-
schutz Fig. 7 auf dem Anschlag montieren. Diese beiden
Elemente können nicht gleichzeitig montiert werden.
schritt 3: montage der druckleiste d, fig. 6
Montieren Sie das Teil D an den Anschlag mit 2 Rund-
kopfschrauben, 2 Beilagscheiben und ziehen diese mit 2
Flügelmuttern fest an.
schritt 4: montage des durchsichtigen werkzeugschutzes,
fig. 7
Dazu müssen Sie die Druckleiste Fig. 6 entfernen.
Der durchsichtige Werkzeugschutz schützt Sie vor einem
möglichen Kontakt mit den Fräsmessern.
Setzen Sie den durchsichtigen Schutz auf den Fräsan-
schlag und sichern diesen mit einem Bolzen in dem vor-
gesehenem Loch.
Prüfen Sie ob sich der Schutz abklappen lässt und sicher
befestigt ist.
Ihr Fräsanschlag ist jetzt montiert.
montage des fräsanschlags auf dem Arbeitstisch, fig. 8–11
Zum Installieren des Fräsanschlags müssen Sie wie folgt
vorgehen:
Montieren Sie die 2 Rundkopfschrauben mit den Beilag-
scheiben in den Nuten des Fräsanschlags (fig. 9).
