montage der tischverbreiterungen fig.2, 11 und 12
Die Tischverbreiterungen vergrößern die Tischoberfläche
und ermöglichen damit das Bearbeiten großer Werkstü-
cke und das Ausführen besonderer Fräsarbeiten.
11
Die Tischverbreiterungen werden beidseitig an den
Gusstisch angebaut. Dazu werden die vormontierten Ge-
windestifte in die vorgefertigten Löcher am Gusstisch ein-
geführt und mit Gegenmuttern gesichert.
Anschluss der fräsmaschine an eine Absauganlage
Ein Anschluss an eine externe Absauganlage zum Absau-
gen von Staub und Spänen (nicht mitgeliefert) ist vorge-
sehen.
Schieben Sie den Saugschlauch der Absauganlage auf
den Absaugstutzen hinten am Fräsanschlag. Für Schläu-
che mit einem Durchmesser von 100 mm finden Sie ei-
nen konischen Adapter in der Verpackung.
Achtung: Die Fräsmaschine hat eine Achse, die vertikal
auf dem horizontalen Tisch steht. Die Achse dient der
Aufnahme der Fräswerkzeuge Scheiben und Formfräser.
Die Fräsmaschine wird gebraucht zur Herstellung von
Friesen, einfachen oder mehrfachen Vertiefungen, Nuten,
Falzen, Profilen und Gegenprofilen auf geraden und gebo-
genen Oberflächen, usw.
Mit der Fräsmaschine dürfen nur Fräser bis 50 mm
Durchmesser verwendet werden. Wenn größere Durch-
messer erforderlich sind, empfehlen wir das Arbeiten in
mehreren Schritten und das wiederholte Anpassen mithil-
fe des Höhenstellknopfes, oder das Einstellen nach und
nach des Anschlags.

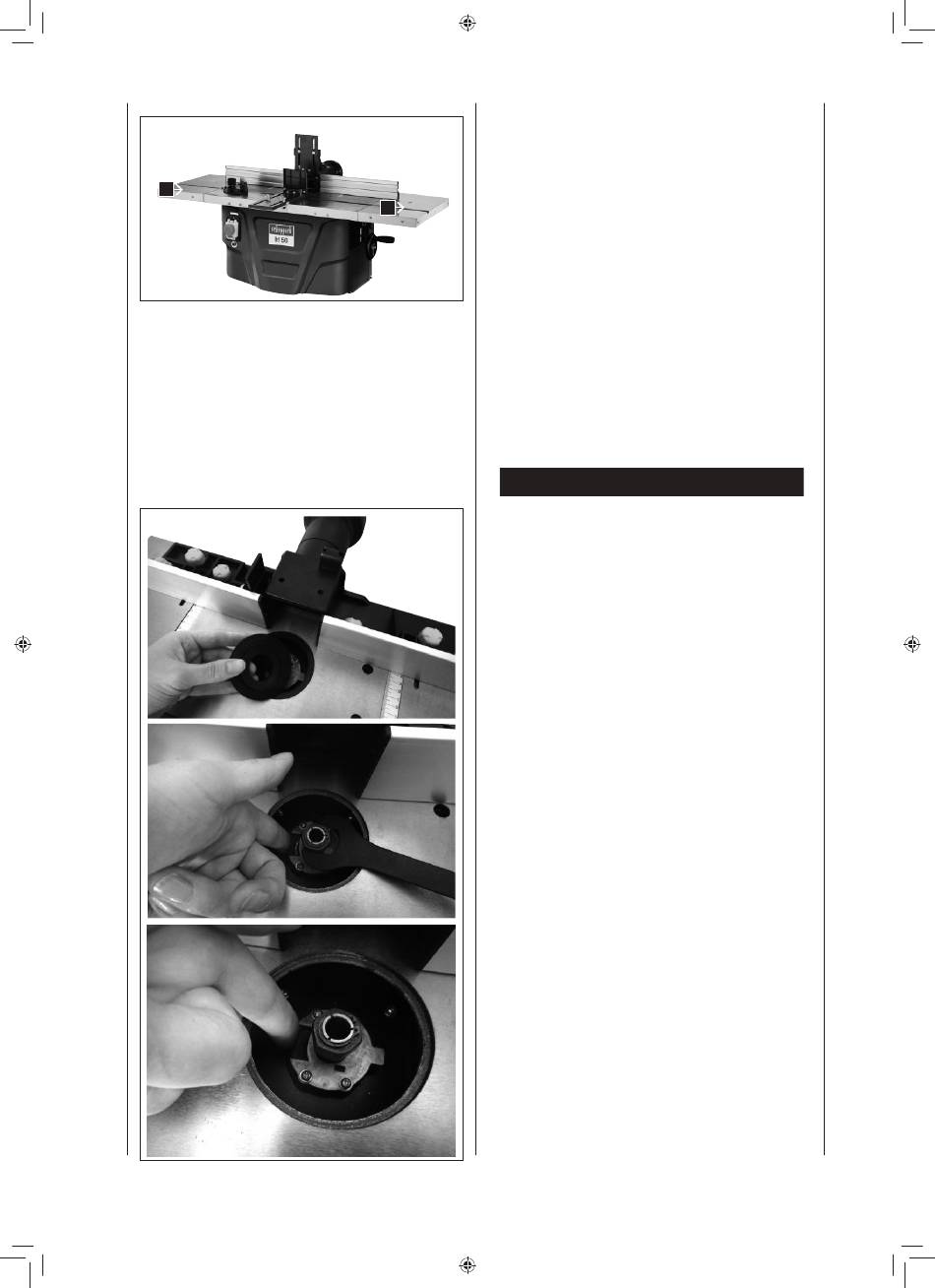

installation und Ändern der Klemmen für oberfräsen
• Vor dem Wechseln der Klemmen ziehen Sie den Netz-
stecker Ihrer Maschine. Wählen Sie die Klemme aus,
die genau dem Durchmesser Ihres Fräsers entspricht.
• Entfernen Sie das Reduzierstück der Öffnung (fig. 16).
• Arretieren Sie die Spindel mit dem Knopf, der sich
unten an der Spindel befindet (fig. 18).
• Lösen Sie die Sicherungsmutter der Klemme mithilfe
des mitgelieferten Schlüssels (fig.17).
• Fügen Sie die Klemme, die sich in der Mutter befindet,
ein oder entfernen Sie sie.
• Ziehen Sie die Mutter der Klemme fest an, während
Sie die Spindel arretiert halten. Vergewissern Sie sich
vor jedem Einsatz der Maschine, dass das Fräswerk-
zeug am Ende der Spindel sicher eingespannt ist.
• Bringen Sie das Reduzierstück für die Öffnung in seine
ursprüngliche Stellung zurück.
• Justieren Sie den Anschlag je nach Bedarf mithilfe der
Skala auf dem Tisch.
• Schließen Sie die Absauganlage an. Es wird dringend
empfohlen, eine Absauganlage (oder ein Absaugsys-
tem) anzuschließen, um die Öffnung von Spänen frei-
inbetriebnahme
